8.4.2 Anlæg (1.2)

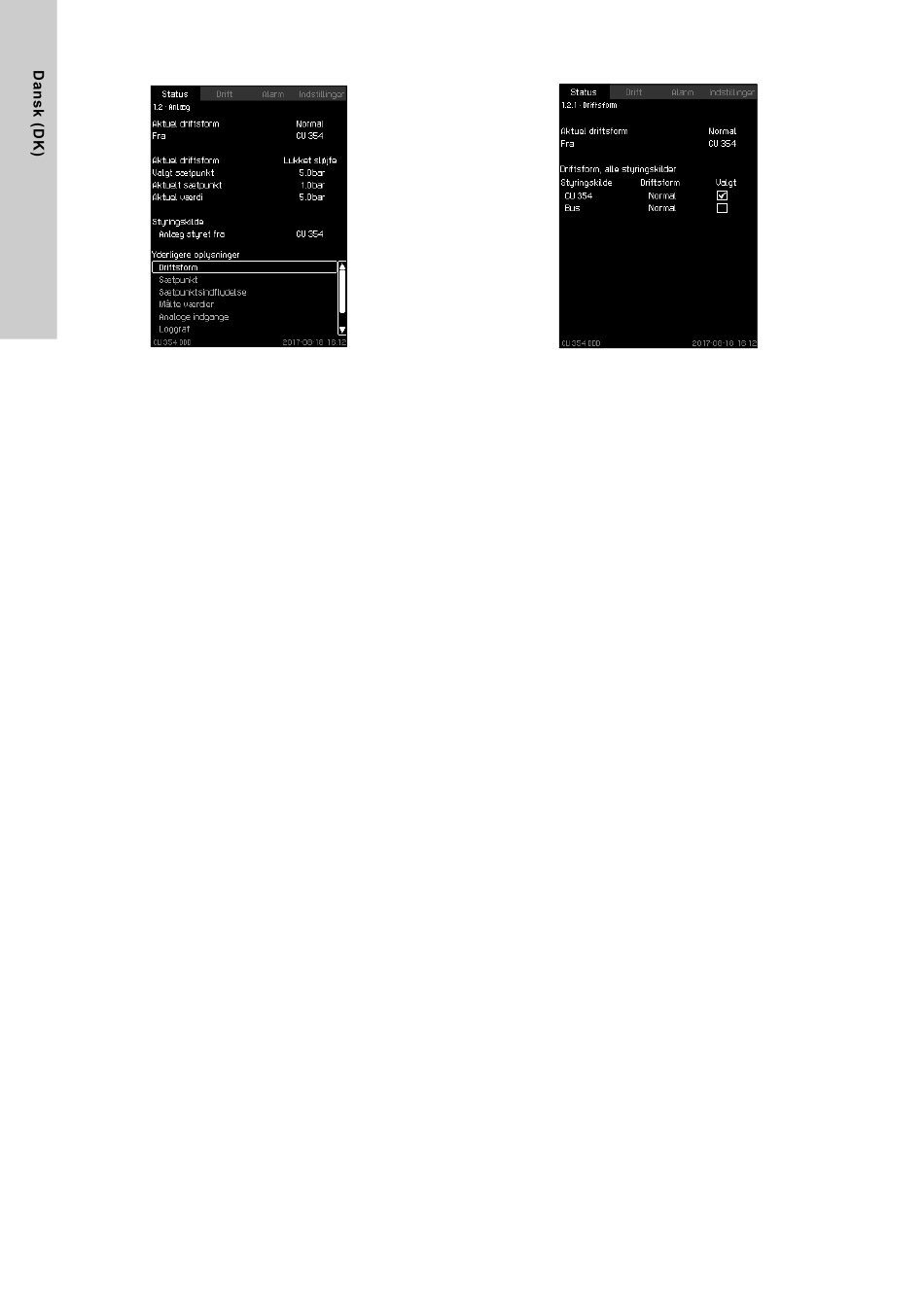

Fig. 20 Anlæg
Beskrivelse
Billedet viser anlæggets driftstilstand. Gå til underliggende bille-
der der giver detaljer.
Billedet gør det muligt at åbne følgende billeder:
• Driftsform
• Sætpunkt
• Sætpunktsindflydelse
• Målte værdier
• Analoge indgange
• Loggraf
• Batteristatus
• Fjernsensorers status
• CU354 GSM.
144
8.4.3 Driftsform (1.2.1)
Fig. 21 Driftsform
Beskrivelse
Billedet viser anlæggets driftsform, og hvorfra det bliver styret.
Driftsformer
Anlægget har fire driftsformer:
1. Normal
– Pumperne tilpasser deres ydelse til behovet.
2. Brugerdef.
– Pumperne kører med en konstant hastighed der er indstillet
af brugeren. Normalt er det en ydelse mellem "Maks." og
"Min.".
3. Stop
– Alle pumper er blevet stoppet.
4. Nøddrift
– Pumperne kører efter indstillingen der blev foretaget i billede
Nøddrift (4.3.5).
Den påkrævede ydelse i disse driftsformer kan indstilles i menuen
"Indstillinger":
• Brugerdefineret
• Nøddrift.
Se afsnit 8.7.44 Brugerdefineret drift (4.3.26)
(4.3.5).
Den aktuelle driftsform kan styres fra fire forskellige kilder der er
vist nedenfor i prioriteret rækkefølge:
• fejl
• eksternt signal
• CU 354
• bus.
Styringskilde
Du kan indstille anlægget til at blive fjernstyret via en ekstern bus
(tilvalg). I så fald skal du indstille et sætpunkt og en driftsform via
bussen.
I menuen "Indstillinger" kan du vælge om CU 354 eller den eks-
terne bus skal være styringskilden.
Status på denne indstilling vises i billedet "Driftsform".
og 8.7.25 Nøddrift
