Zakres ustawień
Na każdym z ekranów można ustawić jedną funkcję:
• Brak funkcji
• Praca, zestaw
• Alarm, zestaw
• Ostrzeżenie, zestaw
• Gotowość, zestaw
• Brak wody
• Min. ciśnienie
• Maks. ciśnienie
• Praca awaryjna
• Pompa poza zakr. obciążenia
• Praca, pompa(y)
• Praca, pompa 1-6
• Alarm, pompa 1-6
• Alarm, przekroczenie ogran. 1
• Ostrzeż., przekroczenie ogr. 1
• Alarm, przekroczenie ogran. 2
• Ostrzeż., przekroczenie ogr. 2
• Praca zredukowana.
• Wszystkie pompy 100%
• Usterka zdalnego czujnika 1-10
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Wyjścia cyfrowe.
Ustawienie fabryczne
Wyjście cyfrowe Funkcja
DO1 (CU 354) [71] Alarm, zestaw
DO2 (CU 354) [74] Praca, zestaw
8.7.32 Wyjścia analogowe (4.3.10)

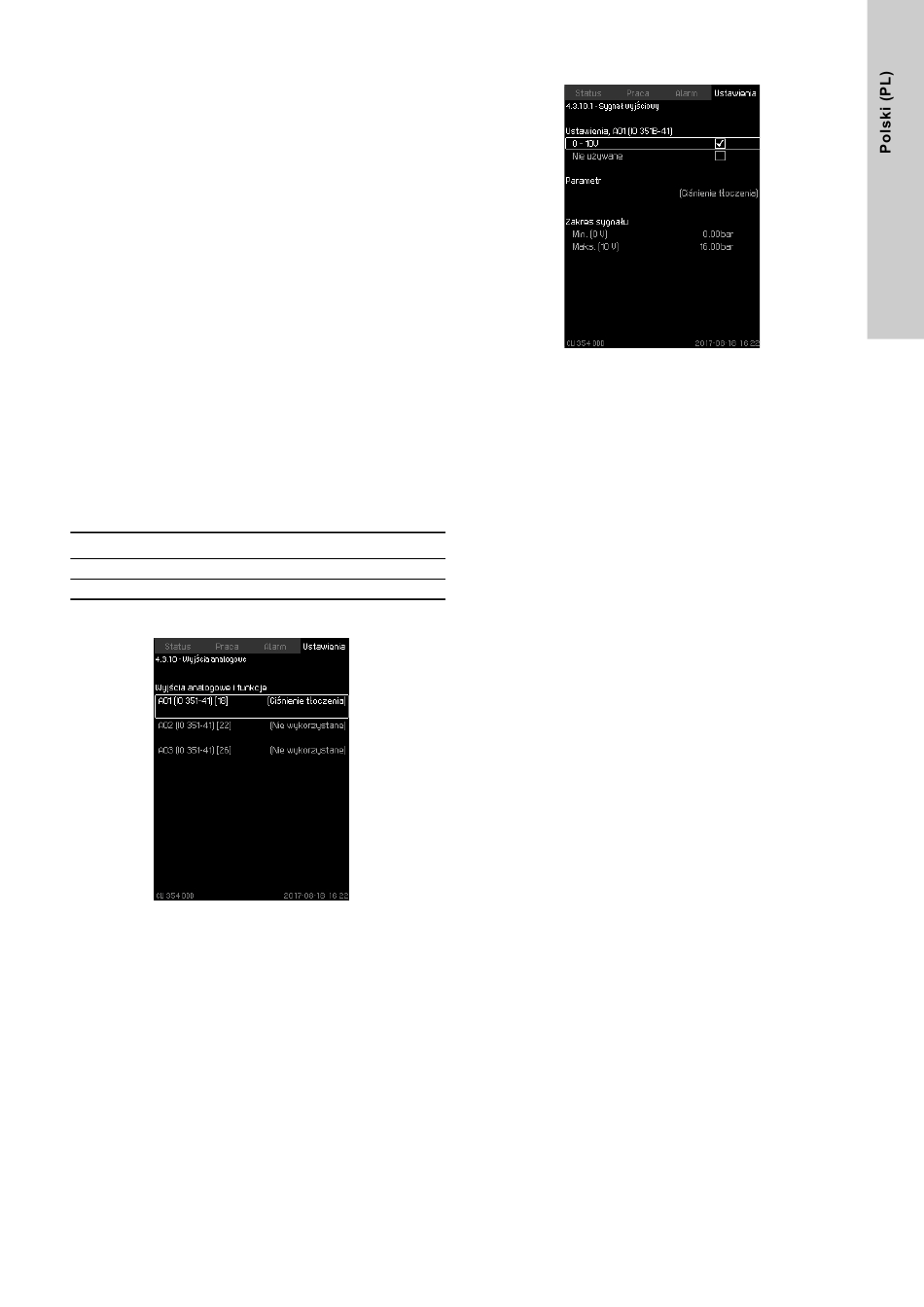

Rys. 83 Wyjścia analogowe
Opis
Zestaw DDD posiada trzy wyjścia analogowe 0-10 V.
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Wyjścia analogowe.
8.7.33 Sygnał wyjściowy (4.3.10.1 - 4.3.10.3)
Rys. 84 Sygnał wyjściowy
Opis
To menu umożliwia skonfigurowanie poniższych parametrów.
Zakres ustawień
• Sygnał 0-100%
• Ciśnienie wlotowe
• Ciśnienie tłoczenia
• Ciśnienie zewnętrzne
• Ciśnienie zestawu
• Temperatura otoczenia
• Zasilanie systemu
• Moc, pompa 1-6
• Moc, VFD
• Prędkość, pompa 1-6
• Prąd, pompa 1-6
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Wyjścia analogowe.
1. Wybrać wyjście analogowe i zakres.
2. Wybrać: Parametr. Pojawi się ekran 4,3.10,2.
3. Wybrać wyjście.
4. Nacisnąć przycisk wstecz.
5. Ustawić: Zakres sygnału.
