8.4.4 Sollwert (1.2.2)

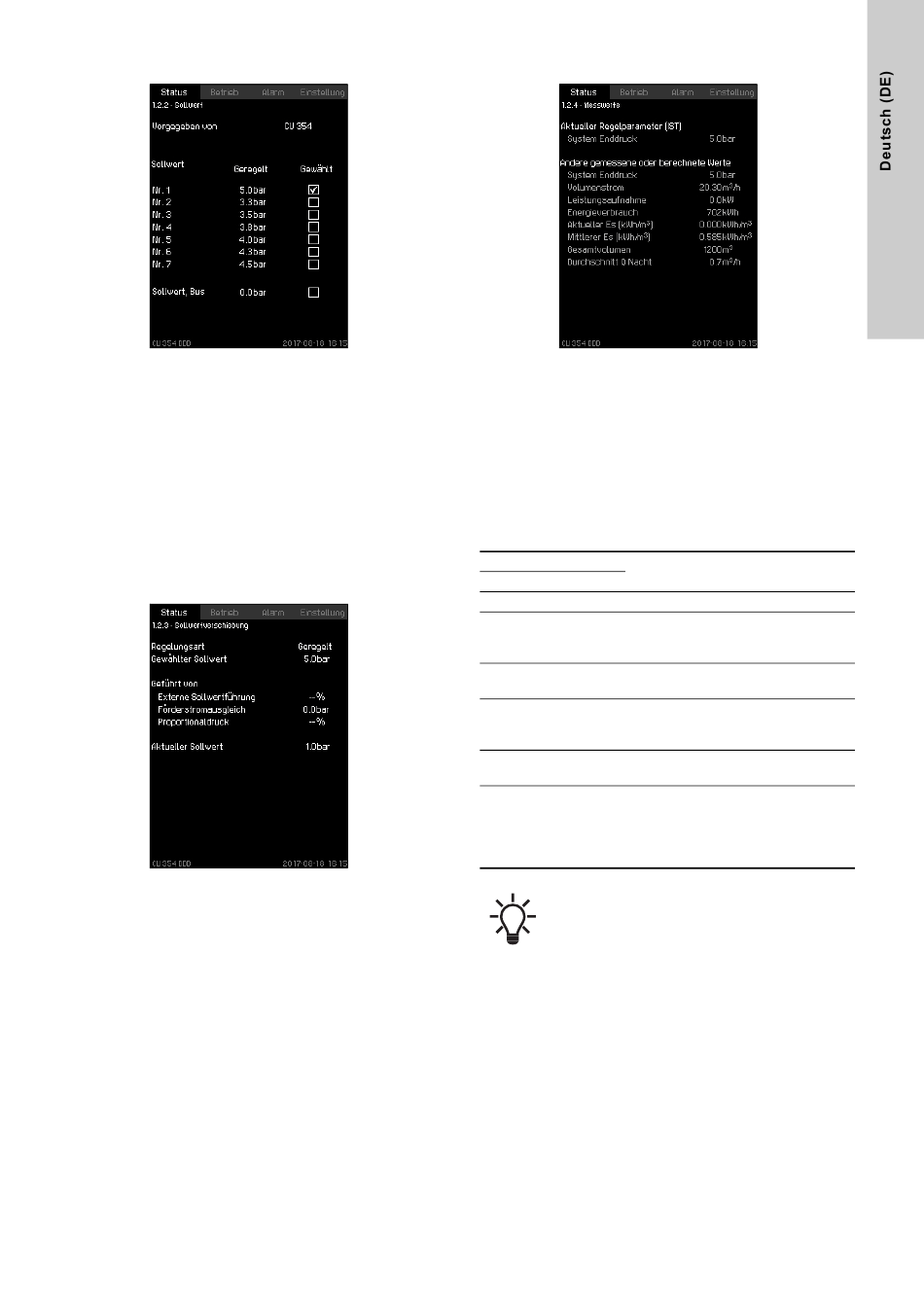

Abb. 22 Sollwert
Beschreibung
Auf dieser Bildschirmseite wird der ausgewählte Sollwert ange-
zeigt und angegeben, ob dieser von der CU 354 oder einem
externen Bus vorgegeben wird.
Sie zeigt auch alle sieben Sollwerte an, die von der CU 354 vor-
gegeben werden können. Ebenso wird der ausgewählte Sollwert
angezeigt.
Da es sich um einen Statusbildschirm handelt, können keine Ein-
stellungen vorgenommen werden.
Die Sollwerte können im Menü "Betrieb" oder "Einstellung" verän-
dert werden. Siehe Abschnitt
8.7.3 Alternative Sollwerte
8.4.5 Sollwertverschiebung (1.2.3)
Abb. 23 Sollwertverschiebung
Beschreibung
Der ausgewählte Sollwert kann durch bestimmte Parameter ver-
schoben werden. Die Parameter werden als Prozentwert zwi-
schen 0 und 100 % oder als Druck in bar angezeigt. Sie können
den Sollwert nur reduzieren, da zur Berechnung die Führungs-
größe (Prozentwert) durch 100 geteilt und mit dem ausgewählten
Sollwert multipliziert wird:
Aktueller Sollwert (SOLL) = ausgewählter Sollwert x Führungs-
größe (1) x Führungsgröße (2) usw.
Auf der Bildschirmseite werden die Parameter, die den ausge-
wählten Sollwert verschieben, und die Führungsgröße bzw. der
Prozentwert angezeigt.
Einige der Parameter können auf der Bildschirmseite
wertführung (4.1.3)
eingestellt werden. Der Parameter "Förderstrom-
ausgleich" wird in Form eines EIN/AUS-Bands als Prozentwert des
auf der Bildschirmseite
Stoppfunktion (4.3.1)
werts eingestellt. Der Parameter wird auf der Bildschirmseite
portionaldruck (4.1.7)
als Prozentwert eingestellt.
Zuletzt wird der aus der Sollwertverschiebung resultierende aktu-
elle Sollwert (SOLL) angezeigt.
8.4.6 Messwerte (1.2.4)
Beschreibung
Auf dieser Bildschirmseite wird eine Übersicht über die gemesse-
nen und berechneten Parameter angezeigt. Bei Anlagen mit
DDD-E/-EC, die mit einem Durchflussmesser ausgerüstet sind,
wird der spezifische Energieverbrauch als Durchschnittswert und
aktueller Wert (gemittelt über die letzte Minute) angezeigt. Der
Durchschnittswert basiert auf dem aufsummierten Förderstrom,
der als Gesamtvolumen angezeigt wird. Das Gesamtvolumen und
der Durchschnittswert des spezifischen Energieverbrauchs kön-
nen auf dieser Bildschirmseite zurückgesetzt werden.
(4.1.2).
System Enddruck
Volumenstrom
Leistungsaufnahme
Energieverbrauch
Aktueller Es (kWh/m³)
Mittlerer Es (kWh/m³)
Gesamtvolumen
Durchschnitt Q Nacht
Externe Soll-
vorgegebenen Soll-
Pro-
Abb. 24 Messwerte
Istwert von den Sensoren
Tatsächlicher Verbrauch aller Pumpen
Von allen Pumpen verbrauchte Ener-
gie seit Einschaltung (oder letztem
Reset)
Tatsächlich verbrauchte Energie zum
Fördern von 1 m
Im Durchschnitt verbrauchte Energie
zum Fördern von 1 m
Einschaltung (oder letztem Reset)
Geförderte Gesamtmenge seit Ein-
schaltung (oder letztem Reset)
Ist die Überwachung des Förder-
stroms in der Nacht aktiviert, zeigt die
Bildschirmseite den durchschnittlichen
Förderstrom des letzten Überwa-
chungszeitraums an.
Die Zeilen "Leistungsaufnahme", "Energiever-
brauch", "Aktueller Es (kWh/m³)" und "Mittlerer Es
(kWh/m³)" werden nur in Anlagen vom Typ DDD-E/-
EC angezeigt.
3
Wasser
3
Wasser seit
83
