8.3 Beschreibung der Funktionen
Die Beschreibung der Funktionen bezieht sich auf die vier Haupt-
menüs der CU 354:
•
Status
•
Betrieb
•
Alarm
•
Einstellung.
Sofern nicht anders angegeben, gelten die Funktionen für alle
Steuerungsvarianten.
8.4 Status (1)
Diese Bildschirmseite erscheint beim Einschalten der Stromver-
sorgung oder wenn innerhalb von 15 Minuten keine Taste am
Bedienfeld gedrückt wurde.
E
I
C
D

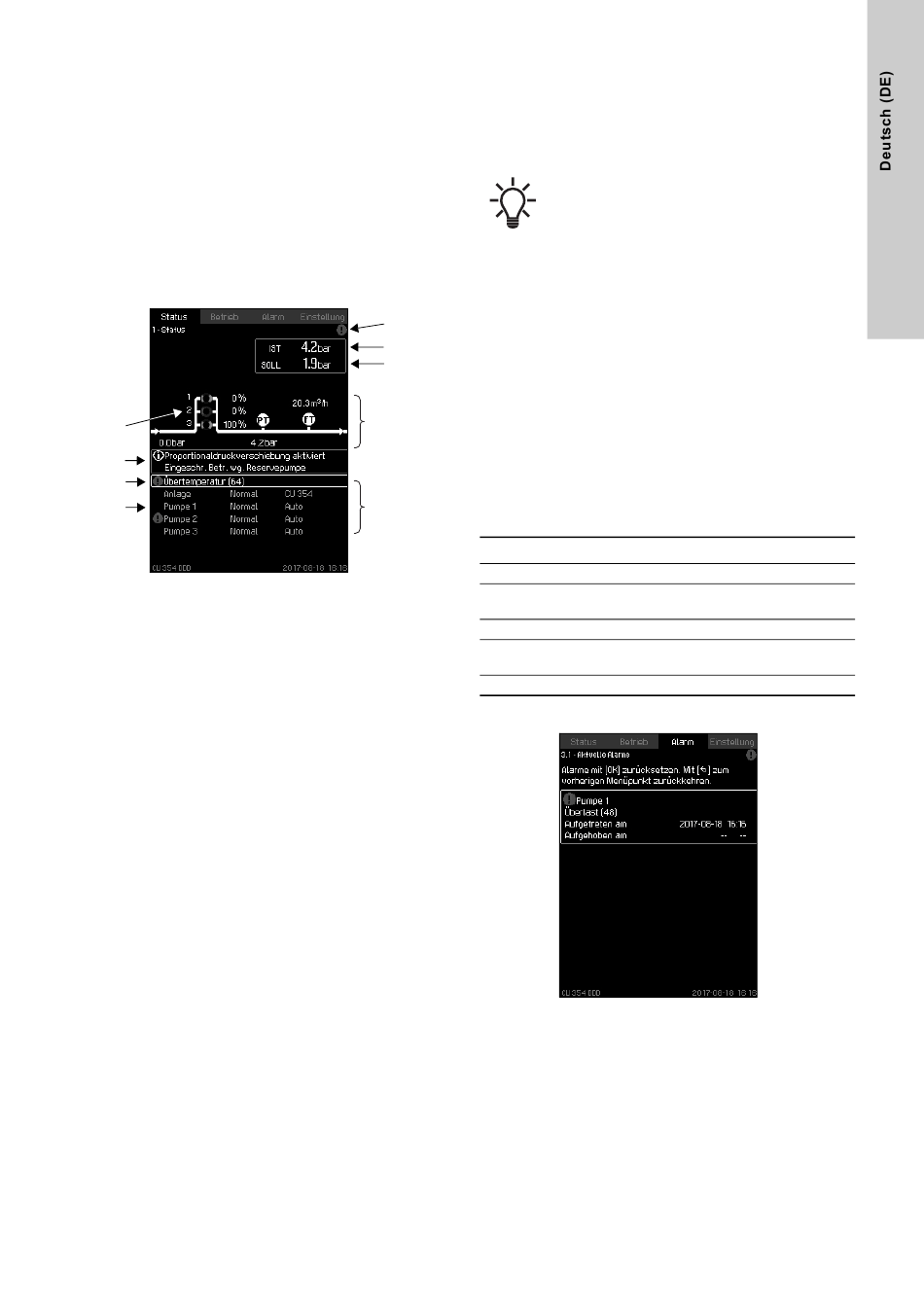

Abb. 18 Status
Beschreibung
In diesem Menü können keine Einstellungen vorgenommen wer-
den.
Der Istwert des Regelparameters (Prozesswert, IST), in der
Regel der System Enddruck, wird zusammen mit dem ausge-
wählten Sollwert (SOLL) (H) in der oberen rechten Ecke (G)
angezeigt.
In der oberen Hälfte des Bildschirms (A) wird eine grafische Dar-
stellung der Pumpenanlage angezeigt. Die ausgewählten
Messparameter werden zusammen mit dem Sensorsymbol und
dem Istwert angezeigt.
In der Mitte des Bildschirms wird ein Informationsfeld (I) ange-
zeigt, sobald eines der folgenden Ereignisse eintritt:
•
Eingeschr. Betr. wg. Reservepumpe
•
Proportionaldruckverschiebung aktiviert (im Handbetrieb)
•
Externe Sollwertführung aktiviert
•
Alternativer Sollwert aktiviert
•
Förderstromausgleich aktiviert
•
Zeitprogramm aktiviert
•
Ferngeregelt über Ethernet
•
Ferngeregelt über GENIbus (RS-485)
•
Begrenzt wegen reduziertem Betrieb
•
Abgesch. wegen ger. Vol.-Strom.
In der unteren Bildschirmhälfte (B) wird Folgendes angezeigt:
•
der letzte aktive Alarm, falls vorhanden, sowie die Störungsur-
sache und der dazugehörige Störungscode in Klammern
•
der Anlagenstatus mit der aktuellen Betriebsart und Steuer-
quelle
•
der Pumpenstatus mit der aktuellen Betriebsart
Bei Auftreten einer Störung wird das Warn- oder
Alarmsymbol in Zeile (C) zusammen mit der Ursache
und dem dazugehörigen Störungscode angezeigt, z.
B. "Übertemperatur (64)".
Bezieht sich die Störung auf eine der Pumpen, wird das Warn-
oder Alarmsymbol auch vor der Statuszeile (D) der betreffenden
Pumpe angezeigt. Gleichzeitig wechselt die Pumpenstatusan-
zeige (E) auf Gelb oder Rot (wie in der Tabelle unten beschrie-
ben). Das Warn- oder Alarmsymbol wird in der rechten oberen
F
Ecke des Displays angezeigt (F). Solange eine Störung vorliegt,
wird das Symbol in der obersten Zeile aller Bildschirmseiten
G
angezeigt.
H
Wählen Sie zum Aufrufen einer Menüzeile die entsprechende
Zeile mithilfe der Tasten [ ∨ ] oder [ ∧ ] aus und drücken Sie
anschließend auf [OK].
A
Über diese Bildschirmseite können weitere Status-Bildschirmsei-
ten aufgerufen werden, die Folgendes anzeigen:
•
aktuelle Alarme
•
Anlagenstatus
•
Status jeder Pumpe
B
Beschreibung der Pumpenstatusanzeige (E)
Pumpenstatusanzeige
Grün, drehend
Grün, dauerhaft leuch-
tend
Gelb, drehend
Gelb, dauerhaft leuch-
tend
Rot, dauerhaft leuchtend Alarm. Die Pumpe ist abgeschaltet.
8.4.1 Aktuelle Alarme (3.1)
Abb. 19 Aktuelle Alarme
Beschreibung
Auf dieser Bildschirmseite werden aktive, noch nicht quittierte
Alarm- und Warnmeldungen angezeigt.
Weitere Informationen finden Sie in den Abschnitten
8.6.2 Aktuelle Alarme (3.1)
Beschreibung
Die Pumpe läuft.
Die Pumpe ist betriebsbereit, läuft
aber nicht.
Warnung. Die Pumpe läuft.
Warnung. Die Pumpe ist betriebsbe-
reit, läuft aber nicht.
und
8.6.3 Alarmspeicher
(3.2).
81
