5. 操作面板
位于控制柜前盖上的控制面板有以下结构: 一个显示屏、若干按钮
和两个指示灯。 可通过操作面板进行手动设置和对系统性能进行监
控。
1

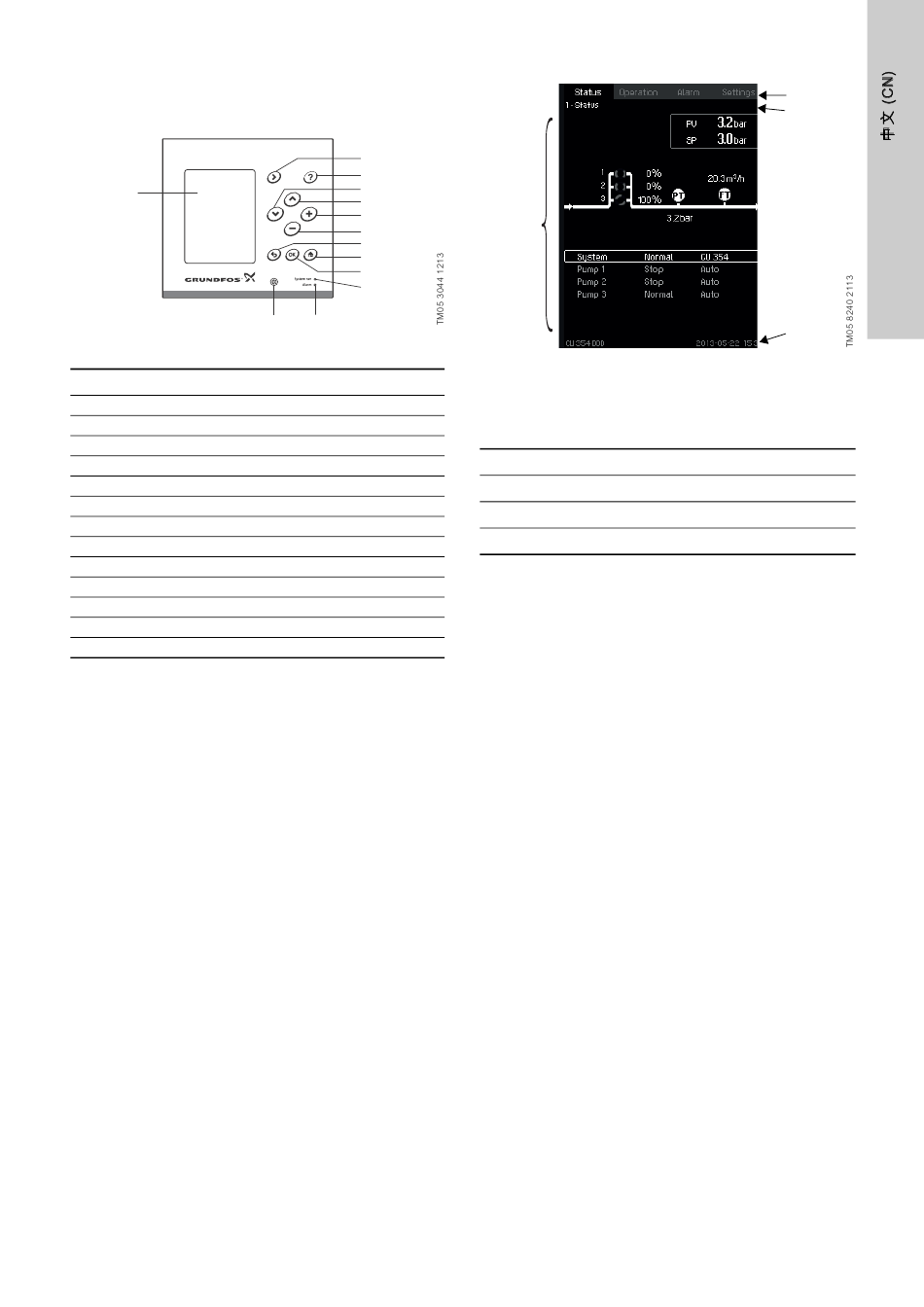

图 2 操作面板
位置 描述
1 显示屏
2 右指箭头
3 帮助
4 向上
5 下移
6 加
7 减
8 返回
9 主页
10 确认
11 运行指示灯 （绿色）
12 故障指示灯 （红色）
13 亮度
2
3
5
4
6
7
8
9
10
11
13 12
5.1 显示屏
D
图 3 显示屏设计
5.1.1 菜单条
菜单条 （A ）如3图中所示。
显示屏有四个主菜单：
状态 说明系统所处状态
运行 改变运行参数，如设定值
报警 报警记录用于故障排除
设置 更改设置
5.1.2 最上条
最上条 (B) 如图3所示。 其显示内容如下：
•
显示屏序号和名称 （左侧）
• 选定的菜单 （左侧）
• 发生报警时的报警符号 （右侧）
• 发生警告时的警告符号 （右侧）
• 选定的服务语言符号 （右侧） 。
5.1.3 图形显示
根据在菜单结构中所处的位置，图形显示(D)可显示状态、指征或其
它因素。
此图形可以显示整个系统或系统的一部分以及各种不同设置。
5.1.4 滚动条
如果插图元素列表超出显示范围，则符号[向上]和[向下]按钮将出现
在右侧的滚动条中。 使用这些按钮在列表中上下移动。
5.1.5 最底条
最底条 （C）表示控制器的类型、日期和时间。
A
B
C
