8.7.28 Analoge indgange (4.3.8)

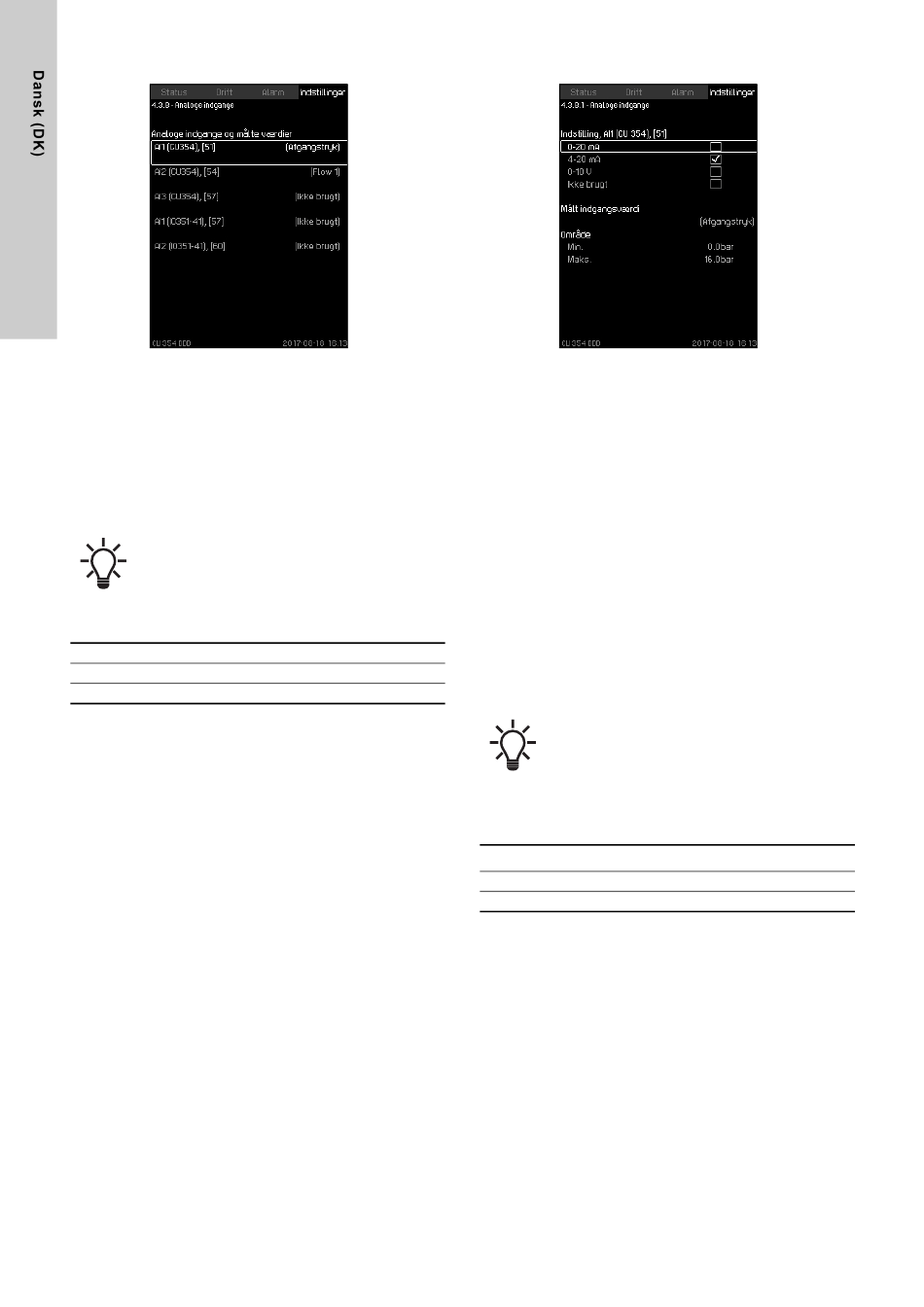

Fig. 79 Analoge indgange
Beskrivelse
Hver analog indgang på CU 354 og IO 351B kan aktiveres og
knyttes til en bestemt funktion.
Anlægget har som standard fem analoge indgange.
Alle analoge indgange er vist således at deres fysiske placering i
anlægget kan identificeres. En redundant primær sensor kan
monteres som reserve for den primære sensor for at øge drifts-
sikkerheden og forhindre driftsstop.
Hvis to sensorer skal være redundante, skal de have
separate analoge indgange.
Eksempel
AI1 (CU 354) [51]:
AI1:
Analog indgang nr. 1
(CU 354):
CU 354
[51]:
Klemme nr. 51
Indstilling via betjeningspanel
•
Indstillinger > Sekundære funktioner > Analoge indgange.
168
8.7.29 Analoge indgange (4.3.8.1 - 4.3.8.7)
Fig. 80 Analoge indgange
Beskrivelse
I denne menu kan du indstille analoge indgange. Hvert billede er
delt i tre dele:
•
indstilling af indgangssignal, for eksempel 4-20 mA
•
indgangens målte værdi, for eksempel "Afgangstryk"
•
sensorens eller signaltransmitterens måleområde, for eksem-
pel 0-16 bar.
Indstillingsområde
Du kan indstille følgende parametre i hvert billede:
•
Ikke brugt
•
Område for indgangssignal, 0-20 mA, 4-20 mA, 0-10 V
•
Målt indgangsværdi
•
Sensorområde.
Indstilling via betjeningspanel
•
Indstillinger > Sekundære funktioner > Analoge indgange.
Hvis en analog indgang er deaktiveret, vil billedet
kun vise den øverste del, det vil sige den analoge
indgangs indstilling.
Hvis indgangen er aktiveret, vises den mellemste
del, "Målt indgangsværdi". Det gør det muligt at
knytte en funktion til den analoge indgang i et andet
billede. Når den analoge indgang er blevet knyttet til
en funktion, vender CU 354 tilbage til billedet for ind-
stilling af analoge indgange.
Fabriksindstilling
Analog indgang
Funktion
AI1 (CU 354) [51] Afgangstryk
AI3 (CU 354) [57] Flow 1-3
