8.7.64 Estado software (4.5.9)

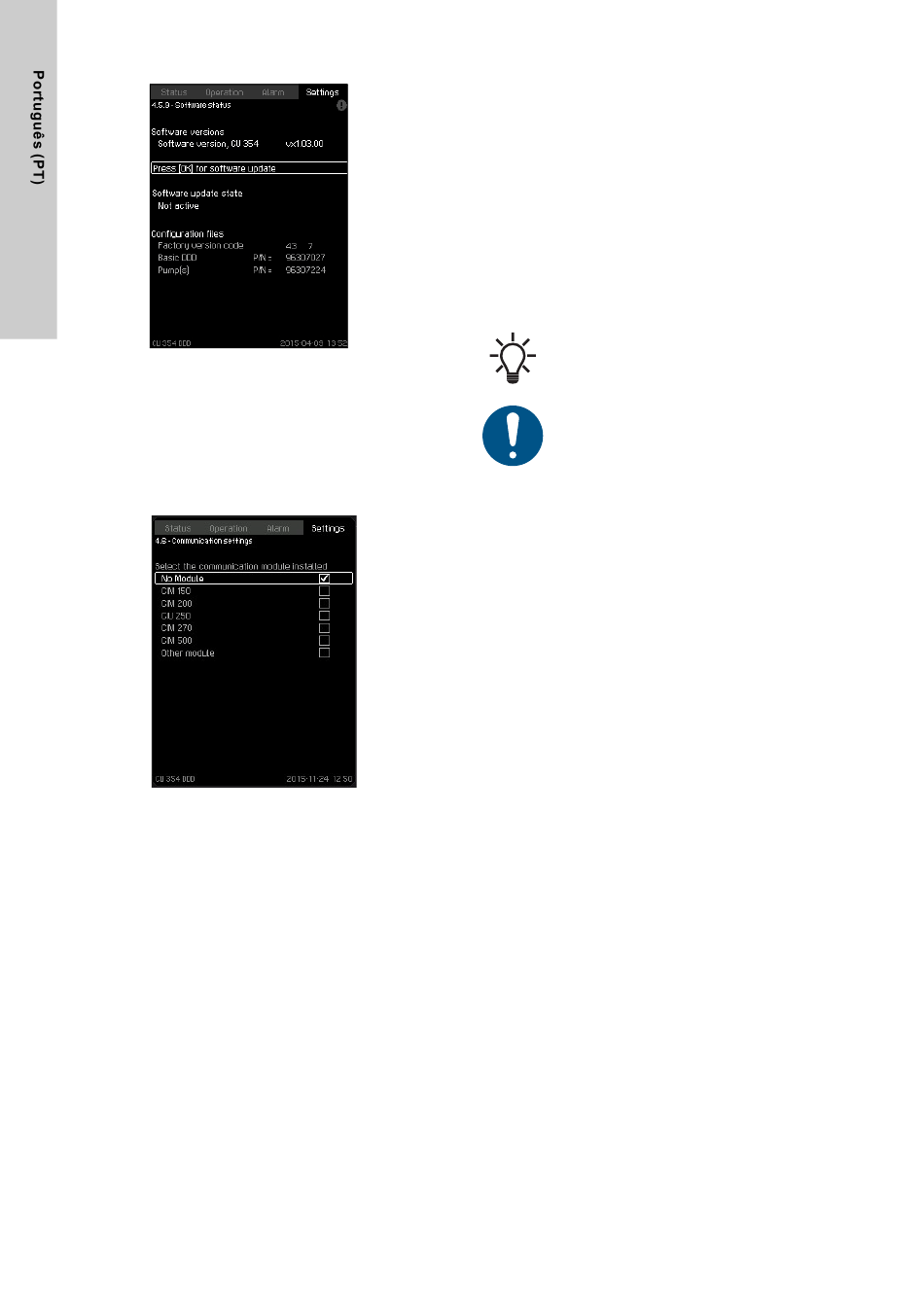

Fig. 119Estado software
Descrição
O visor apresenta o estado do software instalado no CU 354. Adi-
cionalmente, são apresentados o código da versão e os códigos
dos ficheiros de configuração (GSC) lidos na unidade. Pode tam-
bém realizar a atualização da versão de software. Para mais
informações, contacte a Grundfos.
8.7.65 Configuraç . de comunicação (4,6)
Fig. 120Configuraç . de comunicação
Seleção do módulo de comunicação CIM
Neste visor, deve selecionar o módulo de comunicação CIM ins-
talado no CU 354. Este módulo não deve ser confundido com o
módulo CIM 250 que comunica com os transdutores de pressão
externos.
Selecione cada um dos submenus e introduza os dados requeri-
dos em cada menu.
Cada módulo de comunicação dispõe de uma série de submenus
de configuração e de funções especiais.
438
O CU 354 suporta estes protocolos:
• GENIbus RS-485
• Profibus DP
• Modbus RTU através de RS-485
• Modbus TCP e SMS através de GSM ou GPRS
• Gestão Remota Grundfos (GRM)
O CU 354 suporta estes módulos CIM:
• Nenhum módulo, unidade DDD independente
• CIM 150
• CIM 200
• CIM 250
• CIM 270
• CIM 500
• Outros módulos (futuros módulos de comunicação).
O tipo de módulo de comunicação utilizado pode ser
encontrado na parte traseira do CU 354.
O código PIN do cartão SIM tem de ser configurado
para 4321 para o CIM 270 estabelecer comunicação
com uma rede GSM.
Altere o código PIN inserindo o cartão SIM num telemóvel. Para
mais informações, consulte o manual de instruções do seu tele-
móvel.
Configuração através da rede
Quando o módulo CIM instalado no CU 354 tiver sido configu-
rado, é possível efetuar a restante configuração utilizando a linha
de comunicação estabelecida.
