8.7.47 Tryk-/niveauafbryder (4.4.1.1)

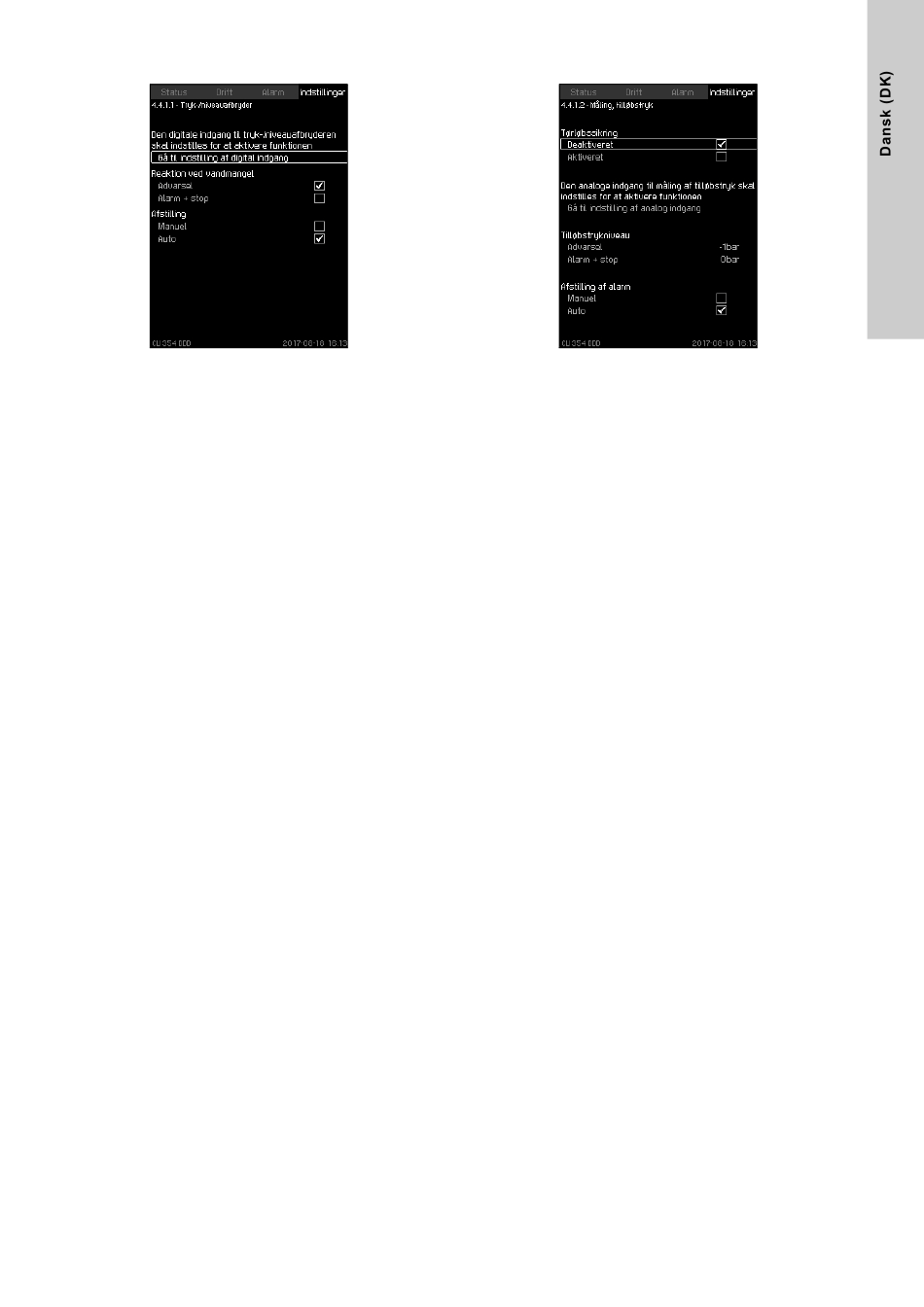

Fig. 101Tryk-/niveauafbryder
Beskrivelse
Funktionen er konstrueret til at overvåge op til seks forskellige
indgangsværdier og lade dem påvirke eller begrænse sætpunk-
tet. Indflydelsen kan være forskellig fra den primære sensors, så
den primære styring kan for eksempel indstilles til flowstyring, og
overvågningen kan indstilles til afgangstryk for at overvåge og
sikre at afgangstrykket aldrig kommer under et bestemt niveau.
Indstillingsområde
• Sætpunktsgrænser:
Funktionens indstillinger ændrer styresætpunktet op eller ned i
henhold til overvågningstilbagemeldingen.
• Indstil Overvågning 1-6 afhængigt af de parametre der skal
overvåges.
Indstilling via betjeningspanelet
• Indstillinger > Sekundære funktioner > Målingsovervågning.
1. Indstil Sætpunktsgrænser. Vælg minimums- og maksimums-
grænsen.
2. Vælg Overvågning 1 til Overvågning 6 for at sætte de indivi-
duelle indstillinger for hver overvågningsparameter.
8.7.48 Overvågning 1 til Overvågning 6 (4.3.28.1 - 6)
Fig. 102Overvågning 1 til Overvågning 6
Beskrivelse
Hvert overvågningsparameter skal defineres.
Indstillingsområde
• Tændt-slukket
– Deaktivér altid: overvågningsparameteren er deaktiveret.
– Aktivér altid: overvågningsparameteren er aktiveret.
– Aktivér via digital indgang: indstil den digitale indgang til at
aktivere overvågningsparameteren.
• Indgangsværdi der skal overvåges: vælg den indgangsværdi
der skal overvåges.
• Overvågningsgrænser: minimums- og maksimumsgrænserne
for den valgte indgangsværdi.
• Forstærkning Kp: -30 til 30. Ved invers regulering skal Kp ind-
stilles til en negativ værdi.
• Integraltid Ti: 0,0 til 3600 sekunder.
Indstilling via betjeningspanelet
• Indstillinger > Sekundære funktioner > Målingsovervågning >
Overvågning 1.
1. Indstil Tændt-slukket:
• Deaktivér altid
• Aktivér altid
• Aktivér via digital indgang
– Gå til indstillingerne for digital indgang: indstil den digitale
indgang.
– Tryk på [Tilbage].
2. Vælg den indgangsværdi der skal overvåges.
3. Tryk på [Tilbage].
4. Indstil Sætpunktsgrænser. Vælg minimums- og maksimums-
grænsen.
5. Indstil Forstærkning Kp.
6. Indstil Integraltid Ti.
