8.7.7 Sensore primario (4.1.4)

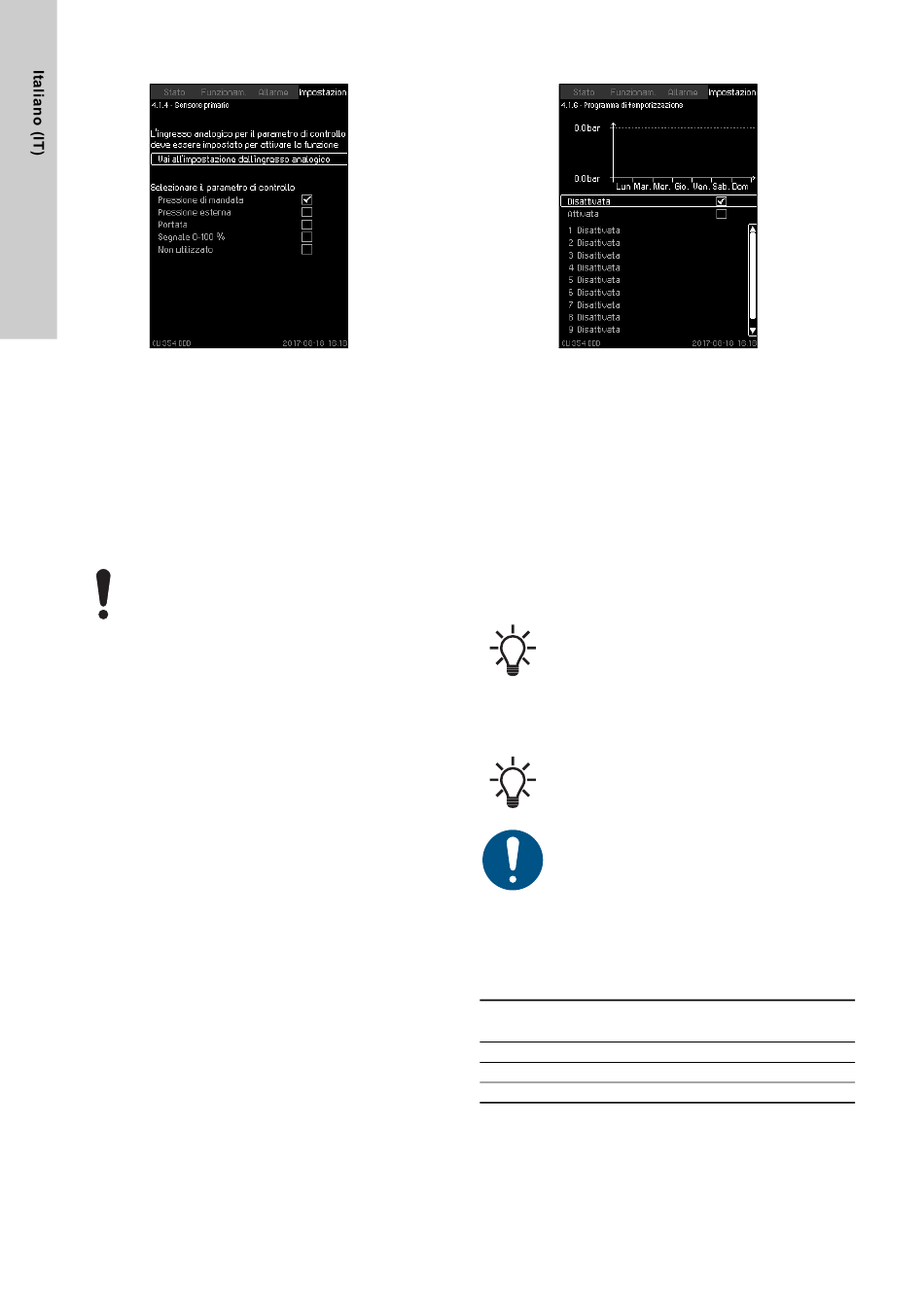

Fig. 49 Sensore primario
Descrizione
È possibile selezionare il parametro di controllo dell'impianto e
impostare il sensore per misurare il valore.
Intervallo di impostazione
•
Pressione di mandata
•
Pressione esterna
•
Portata-3
•
Segnale 0-100 %
•
Non utilizzato.
Il parametro di controllo primario deve essere sem-
pre impostato su "Pressione di mandata".
Impostazione tramite quadro comandi
•
Impostazioni > Regolatore primario > Sensore primario > Vai
all'impostazione dell'ingresso analogico. Viene visualizzata la
schermata
Ingressi analogici
1. Selezionare l'ingresso analogico (AI) del sensore primario ed
impostare i parametri.
2. Premere [Indietro].
3. Selezionare il parametro di controllo per il sensore primario.
Impostazione di fabbrica
Il parametro primario è "Pressione di mandata". Il sensore è colle-
gato all'ingresso analogico AI1 (CU 354). Nella procedura di
avviamento guidata è possibile selezionare altri parametri pri-
mari.
282
(4.3.8).
8.7.8 Programma di temporizzazione (4.1.6)
Fig. 50 Programma di temporizzazione
Descrizione
Con questa funzione, è possibile regolare il setpoint, nonché il
giorno e l'ora della loro attivazione. È anche possibile impostare il
giorno e l'ora per l'arresto dell'impianto.
Il programma di temporizzazione funziona in due modi diversi, a
seconda della modalità desiderata. Vedi sotto.
Per ulteriori informazioni, vedi sezione
nale
(4.1.7).
Adattamento automatico
In questa modalità, il valore è un offset aggiunto al setpoint di tutti
i sensori remoti. L'impianto, pertanto, aumenta la pressione sul
sensore remoto con il valore determinato. Utilizzare i valori nega-
tivi per ridurre la pressione.
Se si disabilita "Programma di temporizzazione" in
modalità "Adattamento automatico", il setpoint di tutti
i sensori remoti viene riportato ai relativi valori deter-
minati (offset = 0).
Adattamento manuale e Disattivata
Per queste modalità, il valore immesso è la pressione di mandata
assoluta sulla stazione di pompaggio.
Se si disattiva "Programma di temporizzazione" in
modalità "Adattamento manuale" o in modalità
"Disattivata", l'ultimo setpoint utilizzato del pro-
gramma di temporizzazione sarà il setpoint attivo.
Sono necessari minimo due eventi quando si attiva
"Programma di temporizzazione": uno per avviare
l'impianto e l'altro per arrestarlo.
Se si modifica l'offset utilizzando gli eventi, fare attenzione che se
si aggiungono 0,5 bar in una fascia oraria e, subito dopo, 0,5 bar,
la pressione risultante per entrambe le impostazioni sarà il
setpoint +0,5.
L'offset viene sempre aggiunto al setpoint originale. Vedere la
tabella seguente.
Tempo
Setpoint
[hh:mm]
[bar]
08:00 - 09:00
2,5
09:00 - 10:00
2,5
10:00 - 11:00
2,5
8.7.9 Pressione proporzio-
Offset
Pressione risultante
[bar]
[bar]
0,5
3,0
0,5
3,0
1,0
3,5
