8.7.35 Pilotpumpekurvedata (4.3.18)

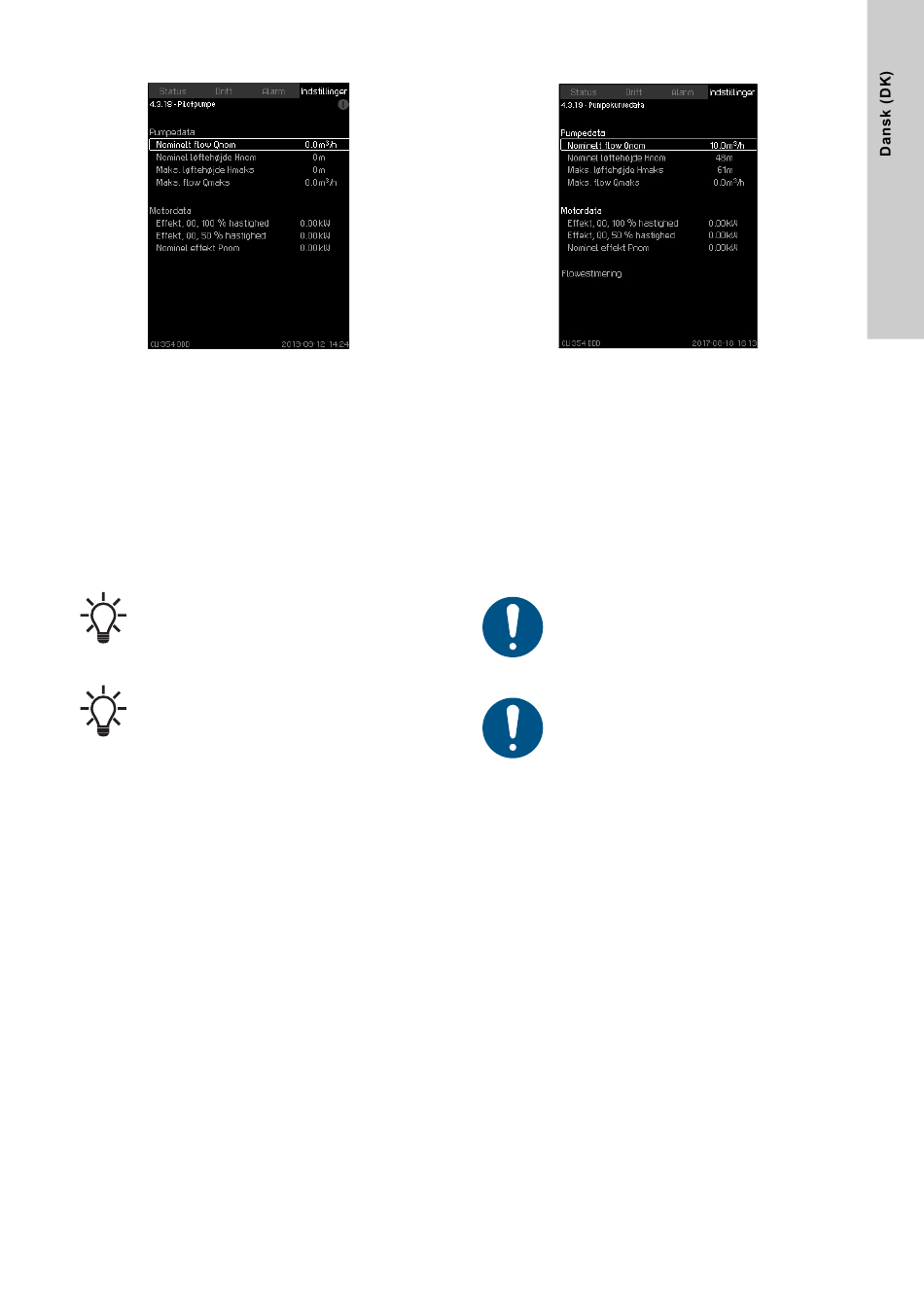

Fig. 86 Pilotpumpekurvedata
Beskrivelse
Pilotpumpedata er nødvendige for at pilotpumpefunktionen kan
fungere. Funktionen bruger følgende data:
• Nominelt flow Qnom [m3/t]
• Nominel løftehøjde Hnom [m]
• Maks. løftehøjde Hmaks. [m]
• Maks. flow Qmaks. [m3/t]
• Effekt, Q0, 100 % hastighed [kW]
• Effekt, Q0, 50 % hastighed [kW]
• Nominel effekt Pnom [kW]
Grundfos kan levere hydrauliske data for CR-, CRI-,
CRE- og CRIE-pumper hvor GSC-filer kan downloa-
des til CU 354.
Ved alle andre pumper skal hydrauliske pumpedata
indtastes manuelt.
Indtast de elektriske data Effekt, Q0, 100 % hastig-
hed og Effekt, Q0, 50 % hastighed manuelt ved alle
pumpetyper, herunder CR, CRI, CRE og CRIE.
Indtast data for indgangseffekt ved Grundfos
E-pumper (P1).
Læs dataene ved hjælp af pumpeydelseskurverne som kan ses i
Grundfos Product Center på www.grundfos.com. Se eksemplerne
i fig. 88 til 91.
Hvis du ikke kan få adgang til Grundfos Product Center, skal du
forsøge at bringe pumpen til de tre driftspunkter:
• Effekt, Q0, 100 % hastighed
• Effekt, Q0, 50 % hastighed
• Nominel effekt Pnom.
Se afsnit 8.7.37 Sådan læses pumpekurvediagrammerne
Grundfos Product Center.
Indstilling via betjeningspanel
• Indstillinger > Sekundære funktioner > "Pilotpumpekurvedata
• Vælg og indstil:
– Nominelt flow Qnom
– Nominel løftehøjde Hnom
– Maks. løftehøjde Hmaks
– Maks. flow Qmaks
– Effekt, Q0, 100 % hastighed
– Effekt, Q0, 50 % hastighed
– Nominel effekt Pnom.

8.7.36 Pumpekurvedata (4.3.19)

Fig. 87 Pumpekurvedata
Beskrivelse
CU 354 har en række funktioner der bruger disse pumpedata:
• Nominelt flow Qnom
• Nominel løftehøjde Hnom
• Maks. løftehøjde Hmaks
• Maks. flow Qmaks
• Effekt, Q0, 100 % hastighed
• Effekt, Q0, 50 % hastighed
• Nominel effekt Pnom
Grundfos kan levere hydrauliske data for CR-, CRI-,
CRE- og CRIE-pumper hvor du kan downloade GSC-
filer til CU 354.
Ved alle andre pumpetyper skal du indtaste hydrauli-
ske pumpedata manuelt.
Indtast altid de elektriske data "Effekt, Q0, 100 %
hastighed" og "Effekt, Q0, 50 % hastighed" manuelt
ved alle pumpetyper, herunder CR, CRI, CRE og
CRIE.
Indtast data for indgangseffekt (P1) ved Grundfos E-
pumper.
Læs dataene ved hjælp af pumpeydelseskurverne som kan ses i
Grundfos Product Center på www.grundfos.com. Se fig.
Hvis du ikke kan få adgang til Grundfos Product Center, skal du
forsøge at bringe pumpen til de tre driftspunkter:
• Effekt, Q0, 100 % hastighed
• Effekt, Q0, 50 % hastighed
• Nominel effekt Pnom.
i
3
[m /t]
[m]
[m]
3
[m /t]
[kW]
[kW]
[kW]
88 til 91.
