8.8.1 Ethernet
Ethernet to najpowszechniej używany standard dla sieci
lokalnych (LAN). Standaryzacja tej technologii doprowadziła do
stworzenia niektórych z najłatwiejszych w stosowaniu
i najtańszych sposobów prowadzenia komunikacji pomiędzy
urządzeniami elektrycznymi, np. pomiędzy komputerami lub
pomiędzy komputerami i urządzeniami sterującymi.
Serwer www sterownika CU 354 umożliwia podłączenie
komputera do CU 354 za pośrednictwem połączenia Ethernet.
Interfejs użytkownika można wyeksportować z CU 354 na
komputer, co pozwala monitorować sterownik CU 354 i sterować
nim, a w rezultacie całą instalacją, z zewnątrz.
Zalecamy kontakt z administratorem sieci w celu
ustalenia bezpiecznego połączenia ze sterownikiem
CU 354.
Do połączenia z serwerem www niezbędny jest adres IP
sterownika CU 354. Wszystkie urządzenia wchodzące w skład
sieci muszą posiadać niepowtarzalny adres IP, aby mogły
komunikować się ze sobą. Fabryczny adres IP sterownika
CU 354 to 192,168.0,102.
Zamiast nastawionego fabrycznie adresu IP możliwe jest
stosowanie dynamicznego przypisywania adresu IP. W tym celu
należy aktywować protokół DHCP (Dynamic Host Configuration
Protocol) z poziomu sterownika CU 354 lub serwera www. Zob.
przykład na rys. 122.

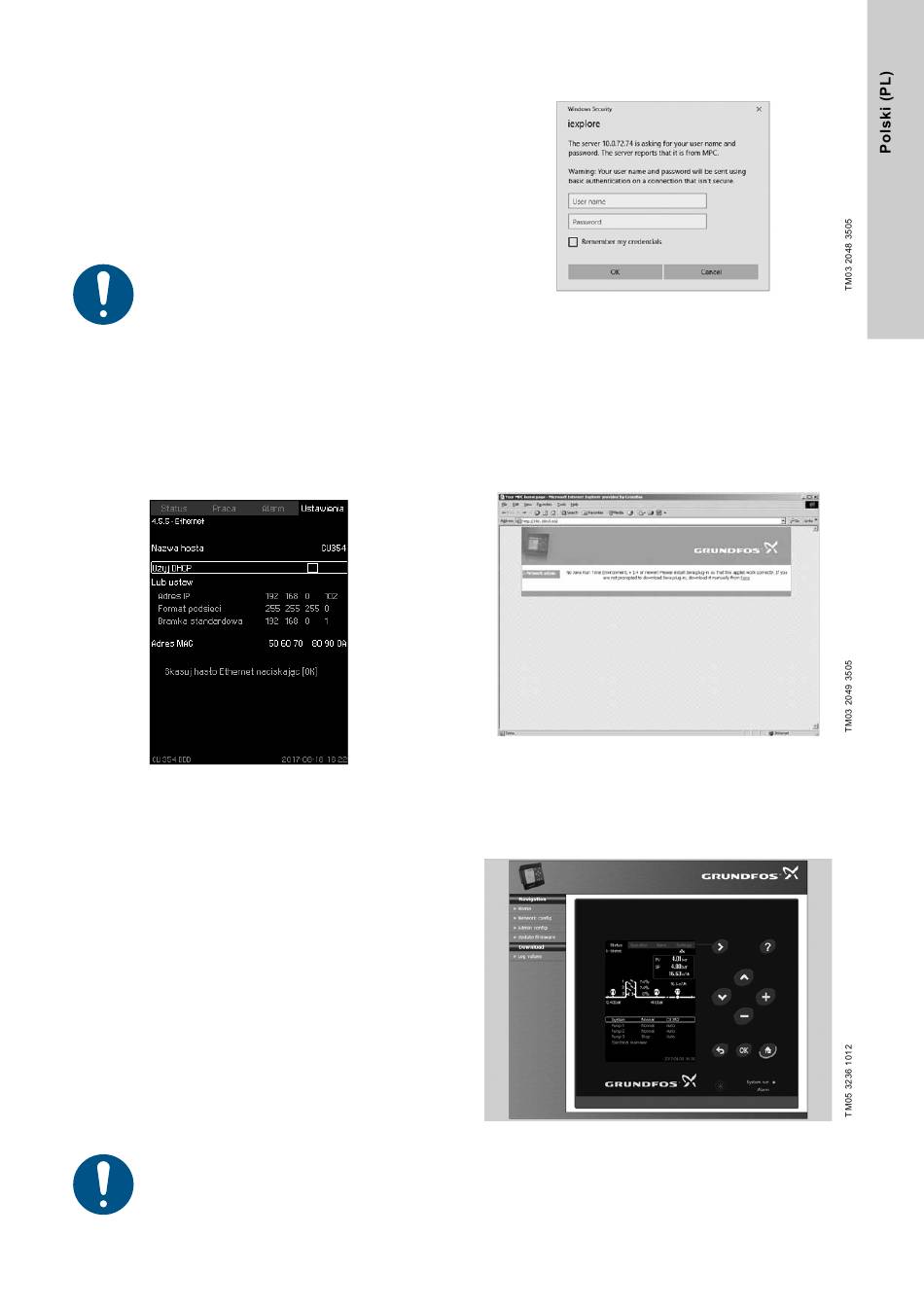

Rys. 122Przykład ustawień Ethernet
Dynamiczne przypisywanie adresu IP do sterownika CU 354
wymaga włączenia serwera DHCP do sieci. Serwer DHCP
przypisuje pewną liczbę adresów IP do urządzeń elektrycznych
i zapewnia, że dwa urządzenia nie otrzymują tego samego
adresu IP.
Do łączenia się z serwerem www sterownika CU 354
wykorzystywana jest zwykła przeglądarka internetowa.
Jeżeli użytkownik chce wykorzystywać fabrycznie nastawiony
adres IP, nie ma potrzeby wprowadzania zmian na tym ekranie.
Należy uruchomić przeglądarkę internetową i wprowadzić adres
IP sterownika CU 354.
Jeśli adres IP ma być przypisywany dynamicznie, należy włączyć
tę funkcję, wybierając opcję "Użyj DHCP" i naciskając przycisk
[OK]. Zaznaczone pole pokazuje, że funkcja została wybrana.
Należy otworzyć przeglądarkę internetową i zamiast adresu IP
wprowadzić nazwę hosta sterownika CU 354. Przeglądarka
internetowa nawiąże próbę połączenia ze sterownikiem CU 354.
Nazwa hosta jest wskazywana na ekranie, ale jej zmiana może
być przeprowadzona za pośrednictwem pliku GSC (pliku
konfiguracyjnego) lub przeglądarki. Zob.
sieciowych
na stronie 378.
Do korzystania z DHCP wymagana jest nazwa hosta.
Zmiana ustawień
Jest to pierwszy ekran pokazywany po nawiązaniu połączenia ze
sterownikiem CU 354.
Rys. 123Połączenie z CU 354
Ustawienie fabryczne
Nazwa użytkownika: admin
Hasło:
admin
Po wprowadzeniu nazwy użytkownika i hasła w sterowniku
CU 354 uruchomi się aplikacja Java Runtime Environment, pod
warunkiem że została ona zainstalowana na komputerze. Jeżeli
tak nie jest, a komputer jest podłączony do Internetu, należy
pobrać i zainstalować aplikację Java Runtime Environment,
wykorzystując łącze znajdujące się na ekranie.
Rys. 124Wyświetlacz z łączem do aplikacji JavaScript
Następnie aplikacja Java Runtime Environment wyeksportuje
interfejs użytkownika CU 354 (obejmujący wyświetlacz i panel
sterowania) na ekran komputera. Teraz możliwe jest
monitorowanie sterownika CU 354 i sterowanie nim z poziomu
komputera.
Rys. 125Ustawienia sieciowe
®
