8.7.7 Primær sensor (4.1.4)

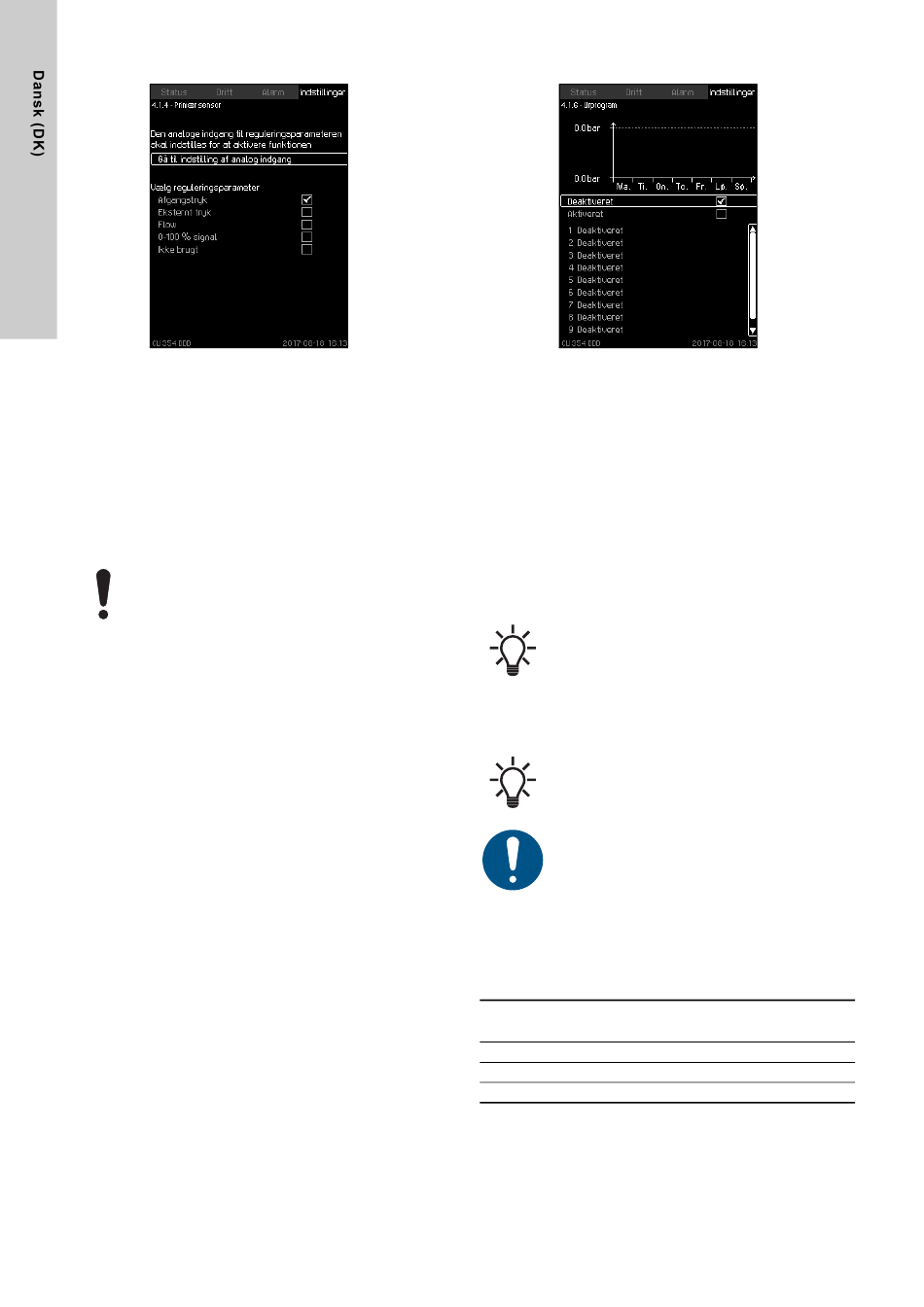

Fig. 49 Primær sensor
Beskrivelse
Du kan vælge reguleringsparameteren for anlægget og indstille
sensoren der skal måle værdien.
Indstillingsområde
• Afgangstryk
• Eksternt tryk
• Flow-3
• 0-100 % signal
• Ikke brugt.
Den primære reguleringsparameter skal altid indstil-
les til "Afgangstryk".
Indstilling via betjeningspanel
• Indstillinger > Primær regulator > Primær sensor > Gå til ind-
stilling af analog indgang. Billede
vises.
1. Vælg analog indgang (AI) til den primære sensor, og indstil
parametrene.
2. Tryk på [Back].
3. Vælg reguleringsparameter til den primære sensor.
Fabriksindstilling
Den primære parameter er "Afgangstryk". Sensoren er tilsluttet
AI1 (CU 354). Andre primære parametre kan vælges i opstarts-
guiden.
156
Analoge indgange (4.3.8)
8.7.8 Urprogram (4.1.6)
Fig. 50 Urprogram
Beskrivelse
Med denne funktion kan du justere sætpunkter samt dag og klok-
keslæt for deres aktivering. Du kan også indstille dag og klokke-
slæt for stop af anlægget.
Urprogrammet virker på to måder afhængig af den valgte funkti-
onstilstand. Se nedenfor.
For yderligere oplysninger, se afsnit
(4.1.7).
Automatisk tilpasning
I denne funktionstilstand er værdien en forskydning du tilføjer til
sætpunktet for alle fjernsensorer. Anlægget øger derfor trykket i
fjernsensorerne med den givne værdi. Brug negative værdier for
at reducere trykket.
Hvis "Urprogram" er deaktiveret i funktionstilstanden
"Automatisk tilpasning", vender alle fjernsensorernes
sætpunkt tilbage til deres givne værdier (forskydning
= 0).
Manuel tilpasning og Deaktiveret
Ved disse funktionstilstande er den værdi du indtaster det abso-
lutte afgangstryk ved pumpestationen.
Hvis "Urprogram" er deaktiveret i funktionstilstanden
"Manuel tilpasning" eller "Deaktiveret", er urprogram-
mets sidste brugte sætpunkt det aktive sætpunkt.
Der kræves mindst to hændelser ved aktivering af
"Urprogram": en til at starte anlægget og en til at
stoppe anlægget.
Hvis du ændrer forskydningen ved at bruge hændelserne, vær da
opmærksom på at hvis du tilføjer 0,5 bar i et tidsrum og 0,5 bar
lige efter, vil det resulterende tryk for begge indstillinger være
sætpunktet +0,5 bar.
Forskydningen tilføjes altid til det oprindelig sætpunkt. Se tabel-
len nedenfor.
Tid Sætpunkt Forskydning
[tt:mm] [bar]
08:00 - 09:00 2,5
09:00 - 10:00 2,5
10:00 - 11:00 2,5
8.7.9 Proportionaltryk
Resulterende tryk
[bar] [bar]
0,5 3,0
0,5 3,0
1,0 3,5
