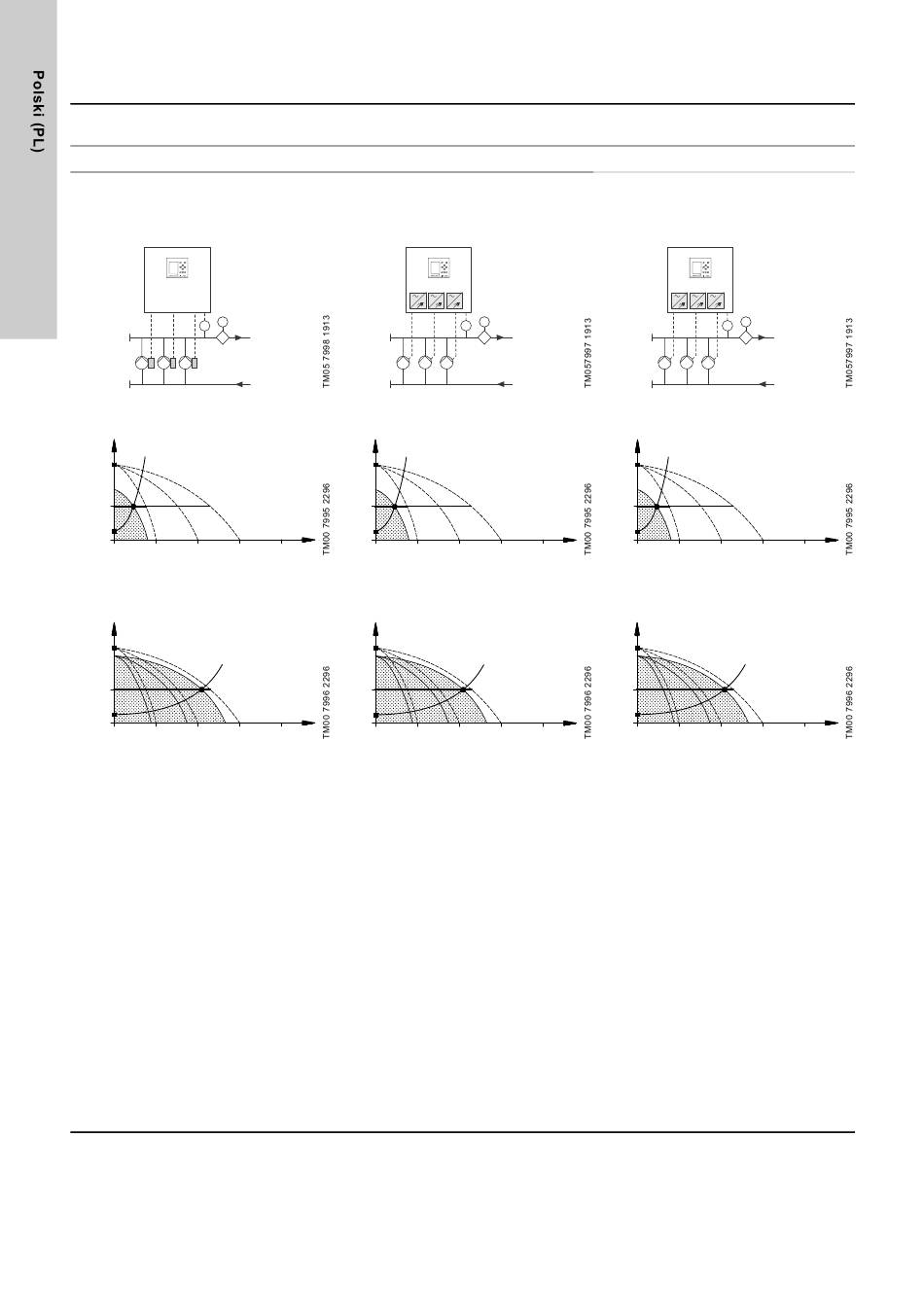

7. Przegląd wariantów regulacji
Poniższe przykłady bazują na możliwych instalacjach z regulacją prędkości.
Instalacje z pompami z regulowaną
prędkością
Control DDD-E
E: Control DDD z trzema pompami E.
FT
PT
Rys. 9
Przegląd zestawu, pompy E
H
H
set
Rys. 12 Pracuje jedna pompa E
H
H
set
Rys. 15 Pracują trzy pompy E
• Zestaw Control DDD-E utrzymuje stałą
wartość ciśnienia w krytycznych punktach
instalacji poprzez stałą regulację
prędkości pracy pomp.
• Osiągi zestawu regulowane są według
zapotrzebowania poprzez załączenie/
wyłączenie odpowiedniej liczby pomp
pracujących w układzie równoległym.
• Zamiana pomp następuje automatycznie
i zależy od obciążenia, godzin pracy
i zakłóceń.
• Wszystkie pompy pracują z taką samą
prędkością obrotową.
• Liczba pracujących pomp jest również
zależna od zużycia energii. Jeżeli
wymagana jest praca tylko jednej pompy,
dwie pompy będą pracowały z obniżoną
prędkością, jeżeli wynikiem będzie
mniejsze zużycie energii. Wymaga to
pomiaru różnicy ciśnienia na pompie
i danych charakterystyk pompy
dostępnych dla sterownika.
326
Instalacje z pompami podłączonymi do przetwornic częstotliwości
Control DDD-EC
EC: Control DDD z trzema pompami,
z których każda podłączona jest do
przetwornicy częstotliwości Grundfos
CUE.
FT
PT
Rys. 10 Przegląd zestawu, przetwornice
częstotliwości
H
H
set
Q
Rys. 13 Pracuje jedna pompa
podłączona do przetwornicy
częstotliwości.
H
H
set
Q
Rys. 16 Pracują trzy pompy podłączone
do przetwornic częstotliwości
• Zestaw Control DDD-EC utrzymuje stałą
wartość ciśnienia w krytycznych punktach
instalacji poprzez stałą regulację
prędkości pracy pomp.
• Osiągi zestawu regulowane są według
zapotrzebowania poprzez załączenie/
wyłączenie odpowiedniej liczby pomp
pracujących w układzie równoległym.
• Zamiana pomp następuje automatycznie
i zależy od obciążenia, godzin pracy
i zakłóceń.
• Wszystkie pompy pracują z taką samą
prędkością obrotową.
• Liczba pracujących pomp jest również
zależna od zużycia energii. Jeżeli
wymagana jest praca tylko jednej pompy,
dwie pompy będą pracowały z obniżoną
prędkością, jeżeli wynikiem będzie
mniejsze zużycie energii. Wymaga to
pomiaru różnicy ciśnienia na pompie
i danych charakterystyk pompy
dostępnych dla sterownika.
Control DDD-EF
EF: Control DDD z trzema pompami,
z których każda podłączona jest do
przetwornicy częstotliwości.
FT
PT
Rys. 11 Przegląd zestawu, przetwornice
częstotliwości
H
H
set
Q
Rys. 14 Pracuje jedna pompa
podłączona do przetwornicy
częstotliwości.
H
H
set
Q
Rys. 17 Pracują trzy pompy podłączone
do przetwornic częstotliwości
• Zestaw Control DDD-EF utrzymuje stałą
wartość ciśnienia w krytycznych punktach
instalacji poprzez stałą regulację
prędkości pracy pomp.
• Osiągi zestawu regulowane są według
zapotrzebowania poprzez załączenie/
wyłączenie odpowiedniej liczby pomp
pracujących w układzie równoległym.
• Zamiana pomp następuje automatycznie
i zależy od obciążenia, godzin pracy
i zakłóceń.
• Wszystkie pompy pracują z taką samą
prędkością obrotową.
• Liczba pracujących pomp jest również
zależna od zużycia energii. Jeżeli
wymagana jest praca tylko jednej pompy,
dwie pompy będą pracowały z obniżoną
prędkością, jeżeli wynikiem będzie
mniejsze zużycie energii. Wymaga to
pomiaru różnicy ciśnienia na pompie
i danych charakterystyk pompy
dostępnych dla sterownika.
Q
Q
