8.7.5 Influênc.valor ajuste externo (4.1.3)

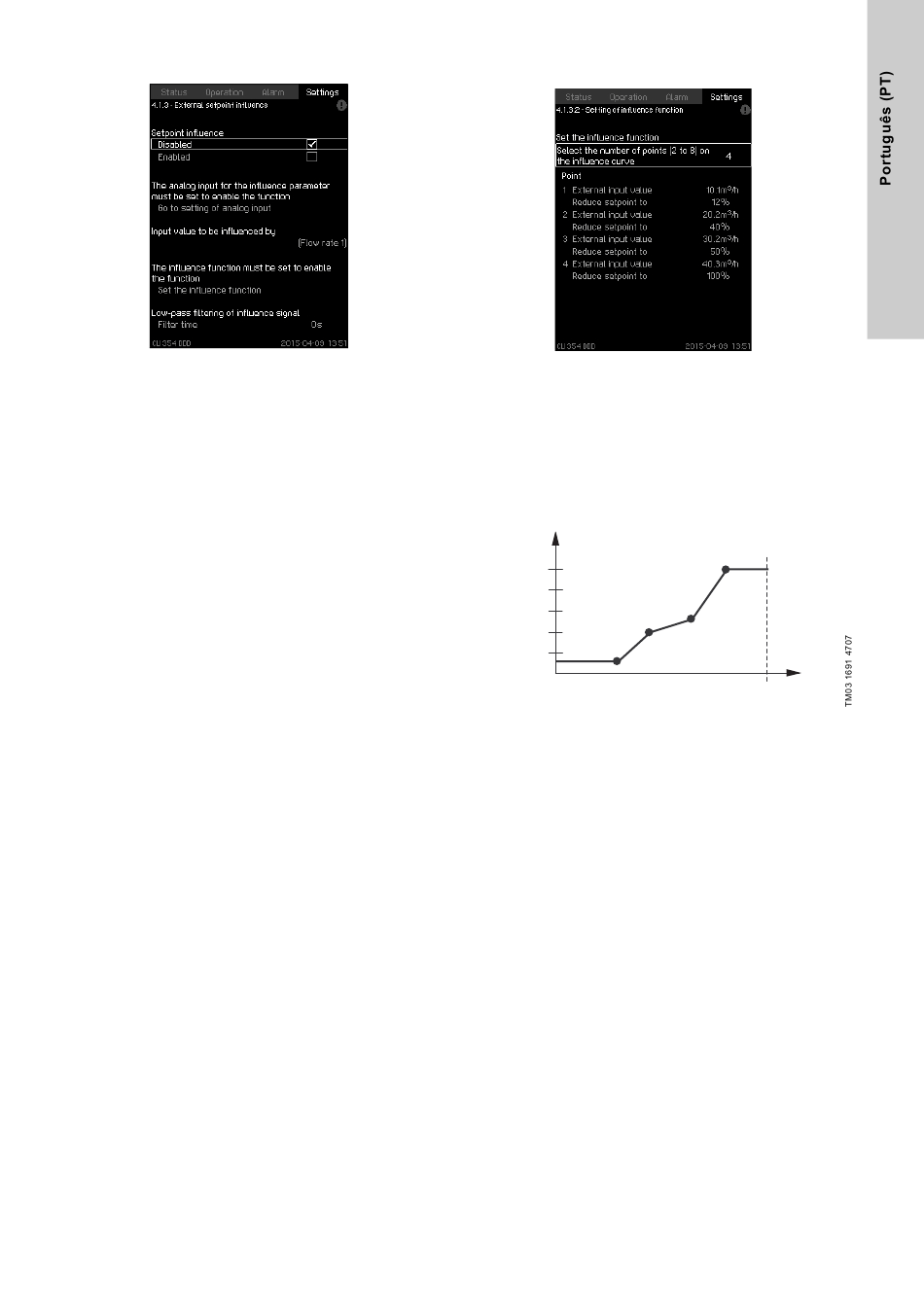

Fig. 46 Influênc.valor ajuste externo
Descrição
A função permite-lhe adaptar o valor de ajuste, deixando que os
parâmetros de medição influenciem o valor de ajuste. Normal-
mente, um sinal analógico de um transmissor de caudal ou um
transmissor similar. A secção 9. Parâmetros de medição
senta uma visão geral dos tipos de transmissores e das posições
possíveis.
Como exemplo, o valor de ajuste pode ser adaptado aos parâme-
tros capazes de influenciar a pressão de descarga do sistema.
Os parâmetros que influenciam o rendimento do sistema são
apresentados em percentagem de 0 a 100 %. Apenas podem
reduzir o valor de ajuste, uma vez que a influência em percenta-
gem dividida por 100 é multiplicada pelo valor de ajuste:
Valor de ajuste atual (SP) = valor de ajuste selecionado x influên-
cia (1) x influência (2)
Os valores de influência podem ser configurados individualmente.
Um filtro de passagem baixa assegura a suavidade do valor
medido que influencia o valor de ajuste. Isto resulta em altera-
ções estáveis do valor de ajuste.
Gama de configuração
• Sinal 0-100%
• Pressão entrada
• Pressão descarga
• Pressão externa
• Pressão dif., bomba
• Pressão dif., externa
• Caudal
• Nível depós., lado descarga
• Nível depós., lado aspir.
• Temp.tubagem alimentação
• Temperatura ambiente.
Configuração através do painel de controlo
• Ajustes > Controlador princ. > Influênc.valor ajuste externo >
Valor entrada a ser influenc. por. Surge uma lista dos parâme-
tros disponíveis.
1. Selecione o parâmetro que deverá influenciar o valor de ajuste.
2. Prima [Anterior].
3. Configure a função de influência.
(Consulte a secção 8.7.6 Config. função de influência
4. Configure o número de pontos.
5. Configure: Valor entrada externa (Ponto 1).
6. Configure como percentagem: Reduz.valor ajuste p/ (Ponto 1).
7. Repita os passos 4 a 6 para todos os parâmetros pretendidos.
8. Prima [Anterior].
9. Configure em segundos: Tempo filtro.
10. Selecione: Activada.
Configuração de fábrica
A função está desativada.
8.7.6 Config. função de influência (4.1.3.2)
Fig. 47 Config. função de influência
Descrição
Pode selecionar em percentagem a relação entre o parâmetro de
medição que deverá influenciar o valor de ajuste e a influência
pretendida.
apre-
A relação é configurada introduzindo os valores numa tabela com
o máximo de oito pontos através do painel de controlo.
Exemplo:
Influência do valor de ajuste [%]
100
80
60
40
20
Fig. 48 Relação entre a influência do valor de ajuste e o cau-
dal
A unidade de controlo traça linhas retas entre os pontos.
É traçada uma linha horizontal do valor mínimo do sensor rele-
3
vante (0 m /h no exemplo) até ao primeiro ponto. O mesmo acon-
tece do último ponto até ao valor máximo do sensor (exemplo 50
3
m /h).
Gama de configuração
É possível selecionar entre dois a oito pontos. Cada ponto con-
tém a relação entre o valor do parâmetro que deve influenciar o
valor de ajuste e a influência do valor.
Configuração através do painel de controlo
• Ajustes > Controlador princ. > Influênc.valor ajuste externo.
1. Configure a função de influência.
2. Configure o número de pontos.
3. Configure: Valor entrada externa (Ponto 1).
4. Configure como percentagem: Reduz.valor ajuste p/ (Ponto
1).
5. Repita os passos 2 a 4 para todos os parâmetros pretendidos.
(4.1.3.2).)
Configuração de fábrica
A função está desativada.
4
3
2
1
50
Caudal [m
3
/h]
