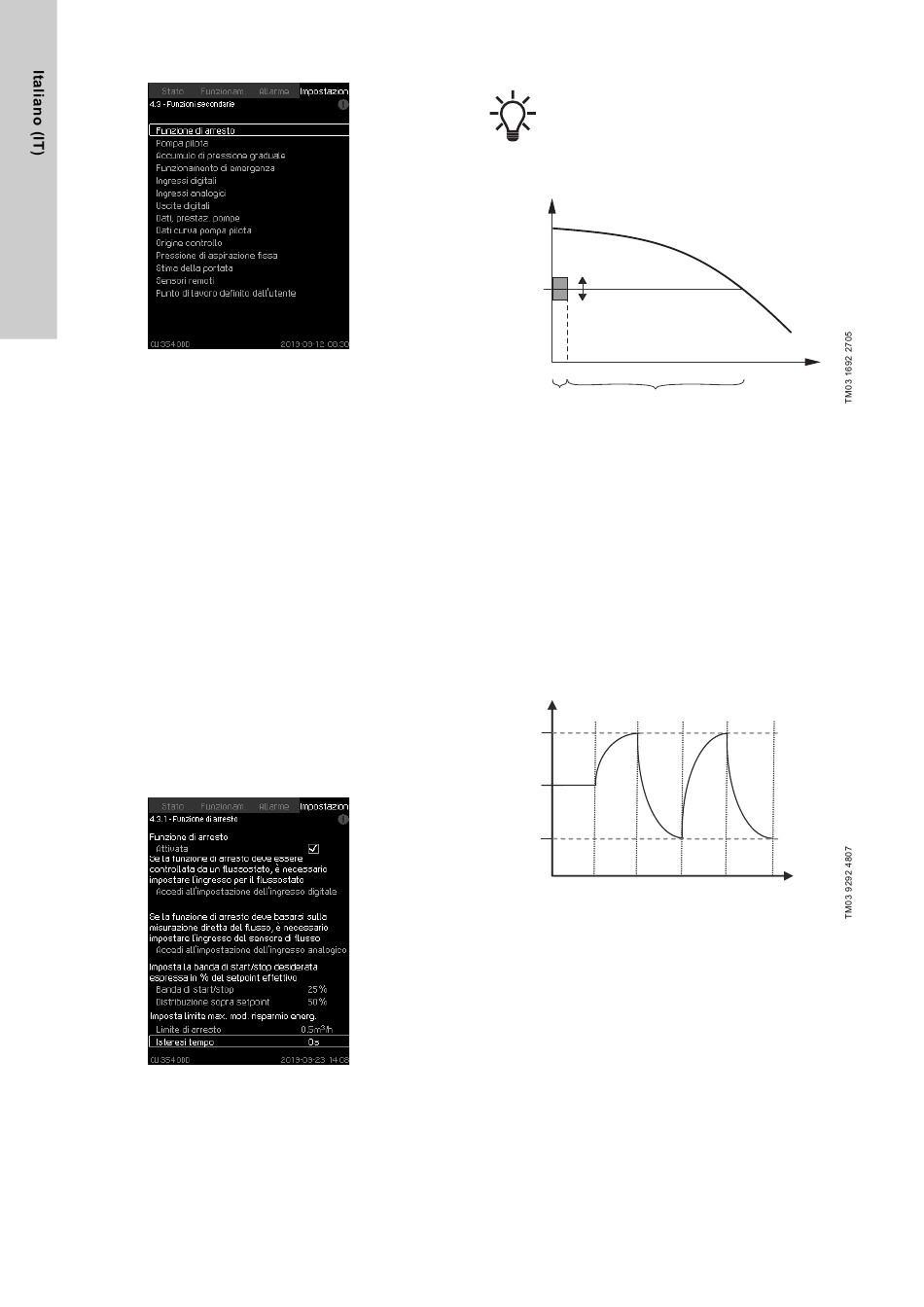

8.7.20 Funzioni secondarie (4.3)
Fig. 68 Funzioni secondarie
Descrizione
In questa schermata, è possibile impostare le funzioni secondarie
rispetto al normale funzionamento dell'impianto. Le funzioni
secondarie sono quelle che offrono funzionalità aggiuntive.
La schermata rende possibile l'apertura delle schermate facendo
visualizzare quanto segue:
•
Funzione di arresto (4.3.1)
•
Pompa pilota (4.3.2)
•
Accumulo di pressione graduale (4.3.3)
•
Ingressi digitali (4.3.7)
•
Ingressi analogici (4.3.8)
•
Uscite digitali (4.3.9)
•
Uscite analogiche (4.3.10)
•
Funzionamento di emergenza (4.3.5)
•
Dati curva pompa pilota (4.3.18)
•
Dati, prestaz. pompe (4.3.19)
•
Origine controllo (4.3.20)
•
Pressione di aspirazione fissa (4.3.22)
•
Stima della portata (4.3.23)
•
Funzionamento ridotto (4.3.24)
•
Sensori remoti
(4.3.25).
8.7.21 Funzione di arresto (4.3.1)
Fig. 69 Funzione di arresto
Descrizione
La funzione viene utilizzata per arrestare l'ultima pompa in caso
di consumo nullo o molto limitato.
Scopo della funzione:
•
risparmiare energia
•
evitare il riscaldamento delle superfici della tenuta meccanica
dovuto ad un maggior attrito meccanico a seguito di un ridotto
raffreddamento con il liquido pompato.
290
•
evitare il riscaldamento del liquido pompato.
Quando una pompa pilota è collegata all'impianto, i
parametri della funzione di arresto saranno validi per
la pompa pilota e non per la pompa principale, poi-
ché la pompa pilota sarà l'ultima pompa in funzione
La descrizione della funzione di arresto si riferisce a tutti gli
impianti DDD.
H
Banda di start/stop
Hset
Qmin
Funzionamento normale
Fig. 70 Banda di start/stop
Quando la funzione di arresto è attivata, il funzionamento viene
controllato continuamente per rilevare una bassa portata.
Quando l'unità CU 354 rileva una portata nulla o bassa (Q <
Qmin), passa al funzionamento a pressione costante al controllo
accensione/spegnimento dell'ultima pompa in funzione.
Prima dell'arresto, la pompa aumenta la pressione ad una valvola
corrispondente a Hset più (distribuzione sopra il setpoint/ 100) x
banda di avviamento/arresto. La pompa viene riavviata quando la
pressione è pari a Hset meno (distribuzione a 100 sopra il
setpoint) / 100 x banda di avviamento/arresto. Vedi fig. 71. La
banda di avviamento/arresto può essere distribuita intorno al
setpoint.
A
B
Stop
Avvia-
mento
Stop: Hset + 0.5 x banda di avviamento/arresto
Avviamento: Hset - 0.5 x banda di avviamento/arresto
Fig. 71 Funzionamento on/off
La portata viene misurata dall'unità CU 352 quando la pompa si
trova nel periodo di arresto. Finché la portata è inferiore a Qmin,
la pompa funzionerà in modalità on/off. Se la portata aumenta
fino a superare Qmin, la pompa ritorna al normale funziona-
mento, Hset. Hset corrisponde al setpoint effettivo. Vedi sezione
Setpoint
(1.2.2).
Q
A: Funzionamento normale
B: Aumento pressione
C: Stop
C
B
C
