8.3 Opis funkcji
Funkcje opisano z podziałem na cztery główne menu sterownika
CU 354:
• Status
• Praca
• Alarm
• Ustawienia.
Jeżeli nie podano inaczej, funkcje dotyczą wszystkich wariantów
regulacji.
8.4 Status (1)
Ten ekran jest wyświetlany po włączeniu zasilania oraz jeżeli
przyciski na panelu sterowania nie były używane przez ponad 15
minut.
E
I
C
D

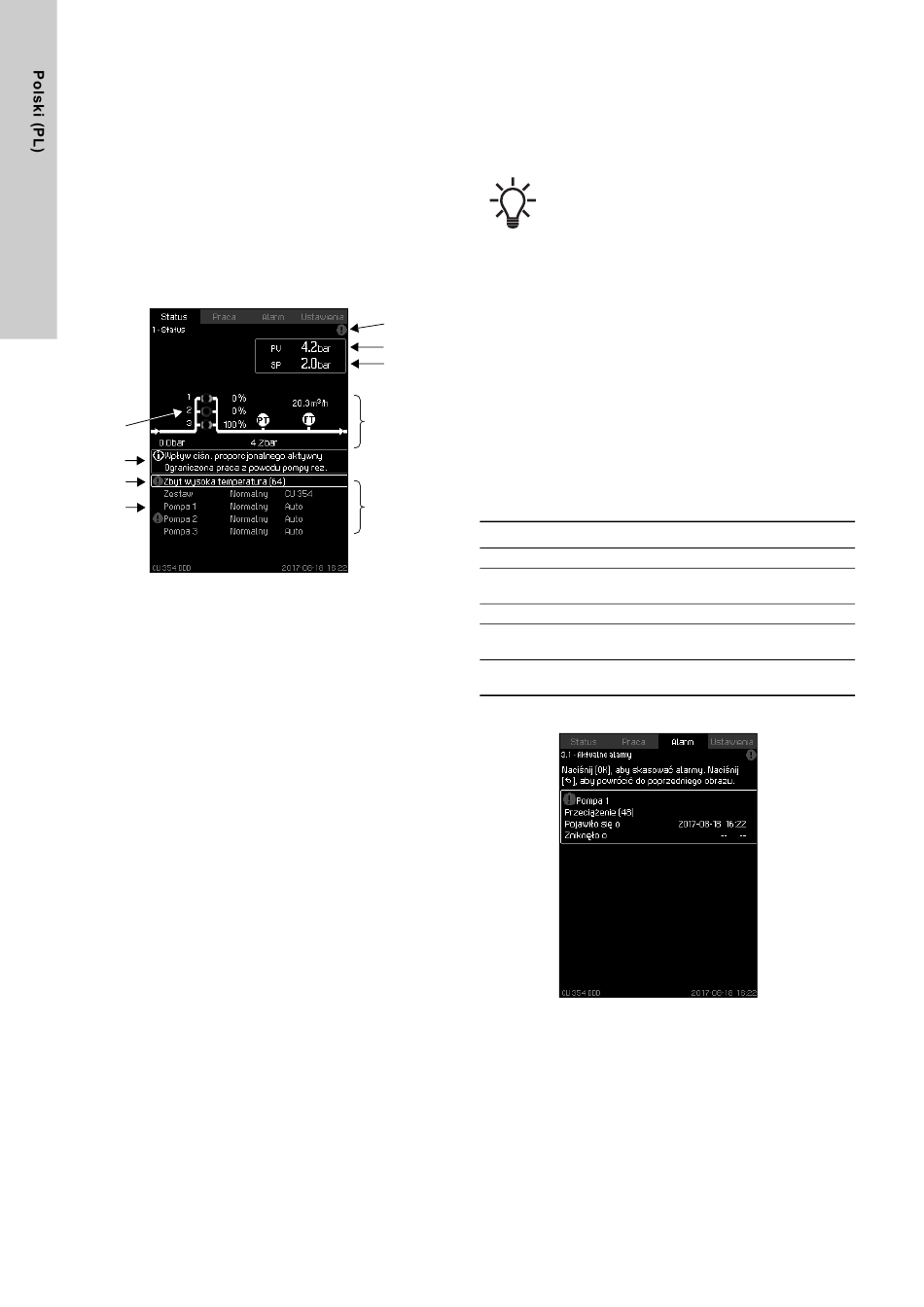

Rys. 18 Status
Opis
W tym menu nie można dokonywać żadnych ustawień.
Aktualna wartość (wartość procesowa, PV) regulowanego
parametru, przeważnie "Ciśnienie tłoczenia", jest wskazywana
w prawym górnym rogu (G) razem z wybraną wartością zadaną
(SP) (H).
W górnej połowie wyświetlacza (A) pokazany jest schemat
graficzny zestawu pompowego. Wybrane mierzone parametry są
wyświetlane z symbolem przetwornika oraz aktualną zmierzoną
wartością.
W środkowej części ekranu pojawi się pole informacyjne (I)
w przypadku wystąpienia któregokolwiek z poniższych zdarzeń:
• Ograniczona praca z powodu pompy rez.
• Wpływ ciśn. proporcjonalnego aktywny (podczas pracy
ręcznej)
• Zew. wpływ na wartość zadaną aktywny
• Alternatywna wartość zadana aktywna
• Zwiększenie małego przepływu aktywne
• Program czasowy aktywny
• Zdalne sterowanie przez Ethernet
• Zdalne sterowanie przez GENI (RS-485)
• Ograniczenie z powodu pracy zredukowanej
• Wyłączenie z powodu małego przepływu.
332
Dolna połowa wyświetlacza (B) pokazuje:
• ostatni aktualny alarm, jeśli zaistniał, oraz przyczynę
zakłócenia wraz z jego kodem w nawiasie
• status zestawu wraz z aktualnym trybem pracy i bieżącą
wartością parametru regulacji
• status pompy wraz z aktualnym trybem pracy.
W przypadku pojawienia się zakłócenia w wierszu
(C) pojawi się symbol ostrzeżenia lub symbol alarmu
wraz z przyczyną i kodem alarmu, na przykład "Zbyt
wysoka temperatura (64)".
W przypadku pojawienia się zakłócenia związanego z jedną
z pomp symbol ostrzeżenia lub alarmu pojawi się również na
początku wiersza statusu (D) danej pompy. Jednocześnie,
wskaźnik stanu pompy (E) zmieni kolor na żółty lub czerwony
w sposób opisany w poniższej tabeli. Symbol ostrzeżenia lub
F
alarmu pojawi się w prawym górnym rogu (F) na wyświetlaczu.
Symbol będzie wyświetlany w górnym wierszu wszystkich
G
ekranów tak długo, jak długo występować będzie zakłócenie.
H
Aby otworzyć pasek menu, należy zaznaczyć go za pomocą
strzałki w górę lub w dół i nacisnąć [OK].
Z poziomu wyświetlacza można przejść do ekranów statusu
A
zawierających następujące informacje:
• aktualne alarmy
• stan zestawu
• stan każdej pompy.
B Opis wskaźnika stanu pompy (E)
Wskaźnik stanu pompy Opis
Zielony, obracający się
Świeci ciągle na zielono
Żółty, obracający się
Świeci ciągle na żółto
Świeci ciągle na
czerwono
8.4.1 Aktualne alarmy (3.1)
Rys. 19 Aktualne alarmy
Opis
Ten ekran przedstawia wszystkie aktualne nieskasowane alarmy
i ostrzeżenia.
Więcej informacji podano w rozdziałach
(3.1) i 8.6.3 Alarm log
Pompa pracuje.
Pompa gotowa do pracy (nie
pracuje).
Ostrzeżenie. Pompa pracuje.
Ostrzeżenie. Pompa gotowa do pracy
(nie pracuje).
Alarm. Pompa zatrzymana.
8.6.2 Aktualne alarmy
(3.2).
