8.7.27 Ingressi analogici (4.3.8)

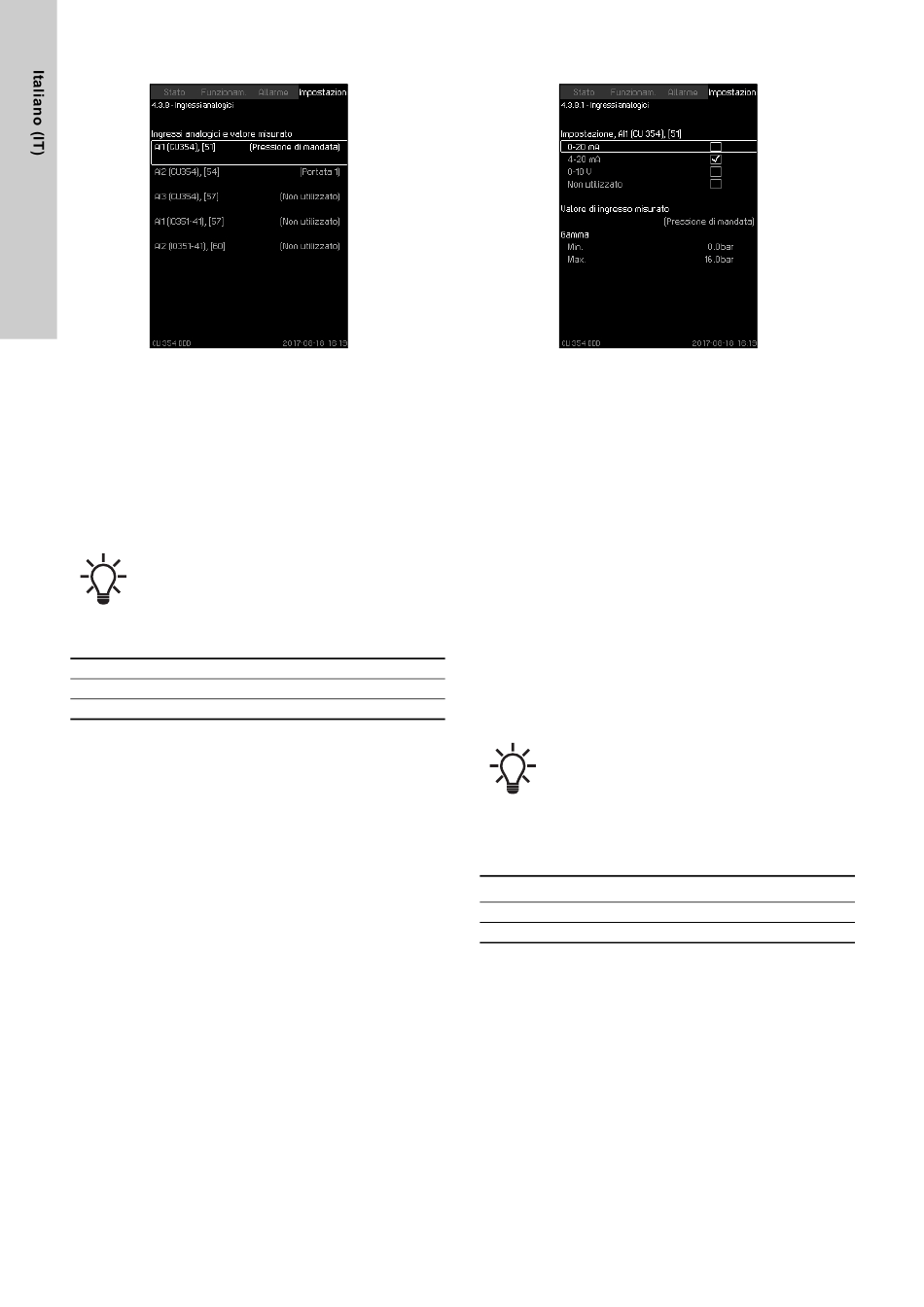

Fig. 78 Ingressi analogici
Descrizione
Ciascun ingresso analogico di CU 354 e IO 351B può essere atti-
vato e messo in relazione ad una determinata funzione.
In genere, l'impianto presenta cinque ingressi digitali.
Tutti gli ingressi digitali vengono indicati in modo che possa
essere identificata la loro posizione fisica nell'impianto. È possi-
bile montare un sensore primario ridondante come riserva del
sensore primario per aumentare l'affidabilità ed evitare l'interru-
zione del funzionamento.
Se due sensori sono ridondanti, ciascuno di essi
deve avere un ingresso analogico separato.
Esempio
AI1 (CU 354) [51]:
AI1: Ingresso analogico N. 1
(CU 354): CU 354
[51]: Morsetto N. 51
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Ingressi analogici.
294

8.7.28 Ingressi analogici (4.3.8.1 - 4.3.8.7)

Fig. 79 Ingressi analogici
Descrizione
Nel menu è possibile impostare gli ingressi analogici. Ogni scher-
mata è suddivisa in tre parti:
• impostazione del segnale di ingresso, ad esempio 4-20 mA
• valore di ingresso misurato, ad esempio "Pressione di man-
data"
• gamma di misurazione del sensore o trasmettitore di segnale,
ad esempio 0-16 bar.
Intervallo di impostazione
È possibile impostare i seguenti parametri in ogni schermata:
• Non utilizzato
• Gamma del segnale di ingresso, 0-20 mA, 4-20 mA, 0-10 V
• Valore di ingresso misurato
• Gamma del sensore.
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Ingressi analogici.
Se un ingresso analogico è disattivato, verrà visua-
lizzata soltanto la parte superiore della schermata,
ovvero l'impostazione dell'ingresso analogico.
Se l'ingresso è arrivato, viene mostrata la parte cen-
trale, "Valore di ingresso misurato". In tal modo, è
possibile mettere in relazione una funzione
all'ingresso analogico di un'altra schermata. Quando
un ingresso analogico è stato correlato ad una fun-
zione, l'unità CU 354 tornerà alla schermata per
l'impostazione degli ingressi analogici.
Impostazione di fabbrica
Ingresso analogico Funzione
AI1 (CU 354) [51] Pressione di mandata
AI3 (CU 354) [57] Portata 1-3
