8.7.36 Jak należy odczytywać charakterystyki pomp
Odczytać wartości mocy na ekranach 1,3 do 1,8, zależnie od
pompy. Zob. rozdział 8.4.12 Pompa 1-6 (1.3 -
Nominalny punkt pracy
Hmax
Hnom

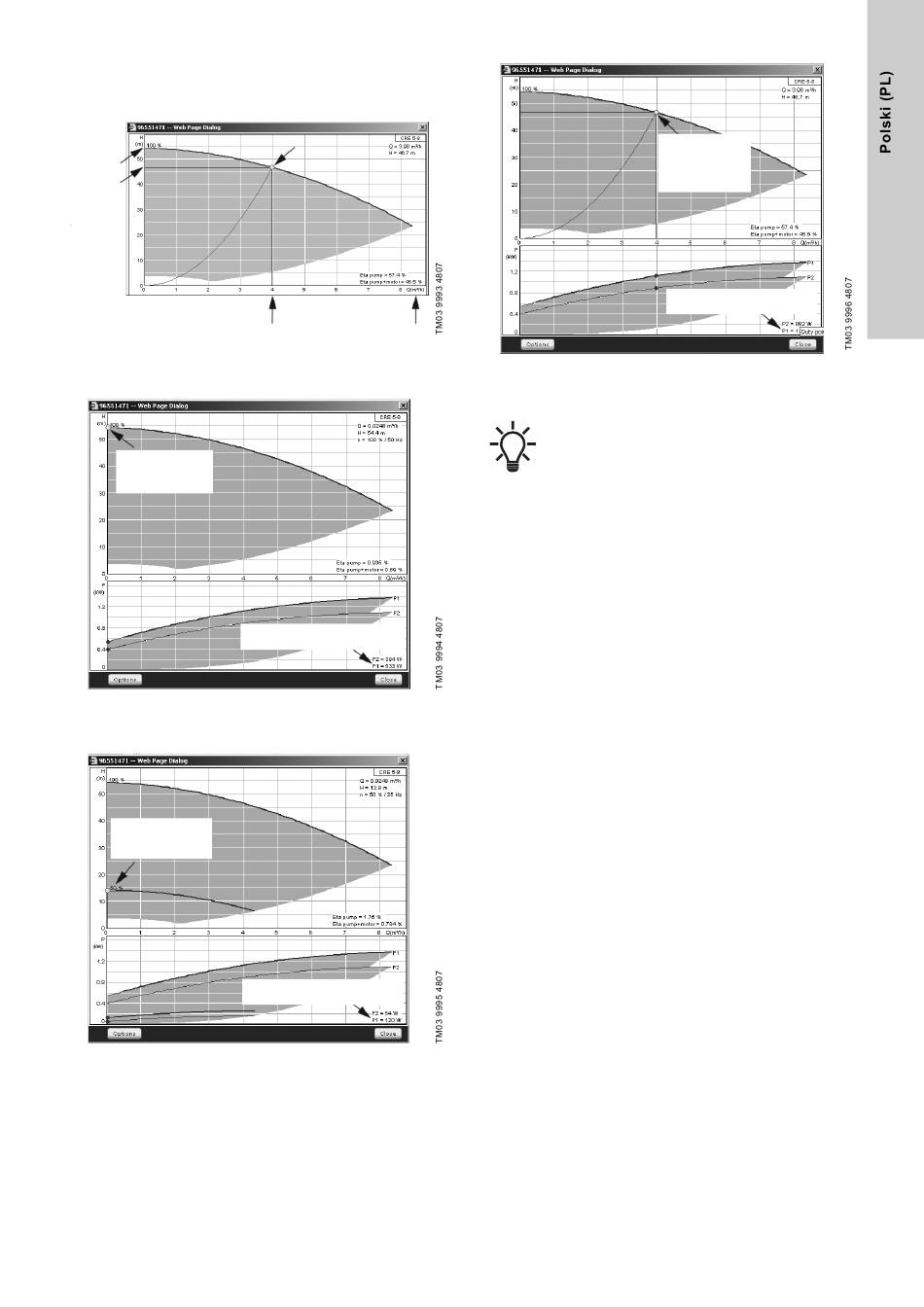

Rys. 87 Odczytane wartości Qnom, Hnom, Hmax i Qmax
(Katalog Techniczny Grundfos Product Center)
Punkt pracy, Q0,
prędkość 100 %
Rys. 88 Odczytana moc, Q0, prędkość 100 % (Katalog
Techniczny Grundfos Product Center)
Punkt pracy, Q0,
prędkość 50 %
Rys. 89 Odczytana moc, Q0, prędkość 50 % (Katalog
Techniczny Grundfos Product Center)
1.10).
Qnom Qmax
Moc, Q0, prędkość 100 %
Moc, Q0, prędkość 50 %
Rys. 90 Odczytana moc nominalna Pnom (Katalog Techniczny
Grundfos Product Center)
Qnom i Hnom to nominalne punkty pracy pompy,
zwykle oznaczające najwyższą sprawność pomp.
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > Funkcja stop Ustawienia
> Funkcje pomocnicze > Funkcja stop > Dane charakt. pompy.
6. Wybrać i ustawić:
• Wydajność nominalna Qnom
• Nom. wys. podnoszenia Hnom
• Maks. wys. podn. Hmaks
• Wydajność maks. Qmaks
• Moc, Q0, prędkość 100 %
• Moc, Q0, prędkość 50 %
• Moc nominalna Pnom.
Punkt pracy,
moc nominalna
Pnom
Moc nominalna Pnom
