8.7.34 Dados da curva da bomba piloto (4.3.18)

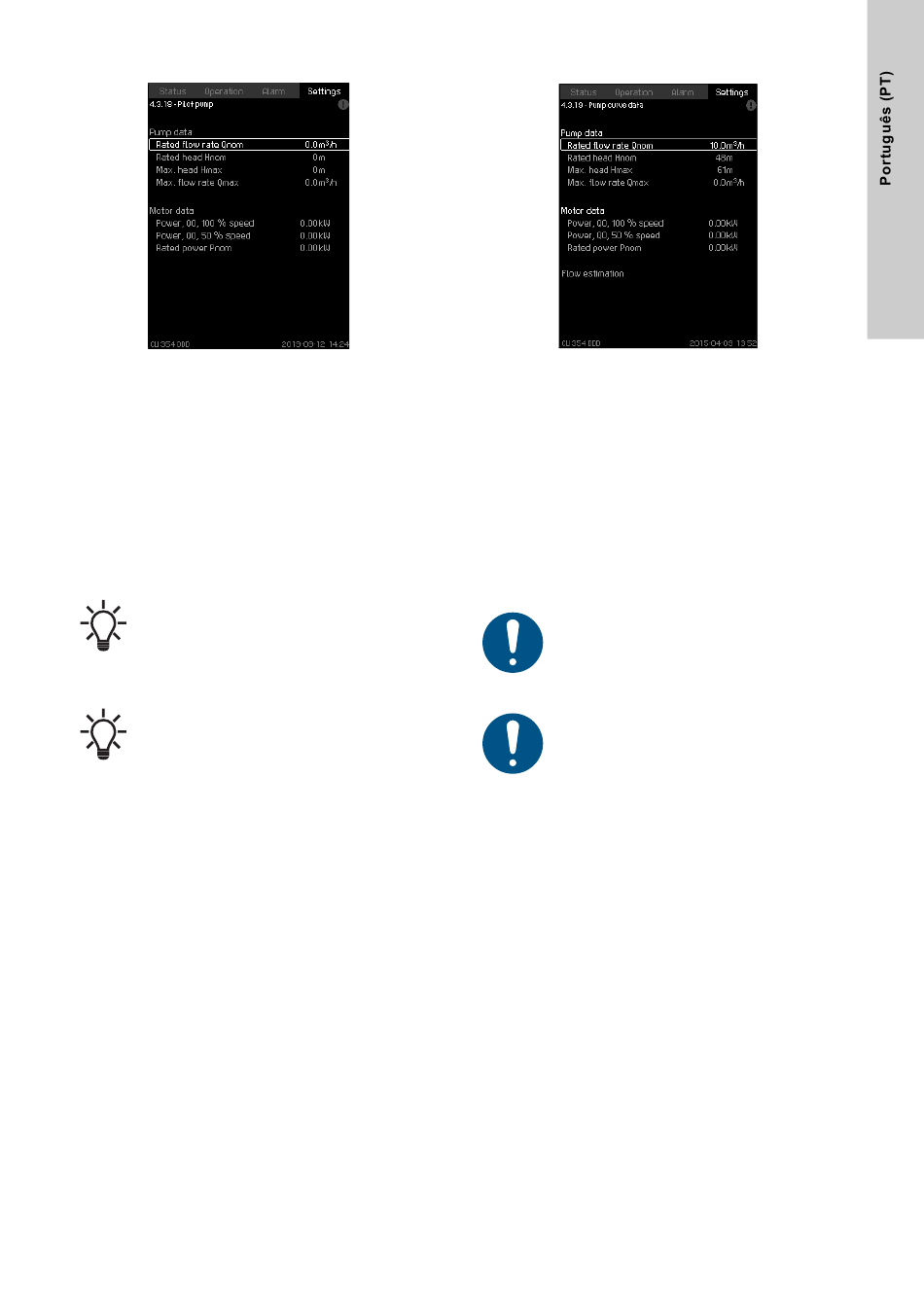

Fig. 85 Dados da curva da bomba piloto
Descrição
Os dados da bomba piloto são necessários para que esta fun-
cione. A função usa os seguintes dados:
3
• Caudal nominal Qnom [m /h]
• Altura manométrica nominal Hnom [m]
• Altura manométrica máx. Hmax [m]
3
• Caudal máx. Qmax [m /h]
• Potência, Q0, 100 % velocidade [kW]
• Potência, Q0, 50 % velocidade [kW]
• Potência nominal Pnom [kW]
A Grundfos pode fornecer as características hidráuli-
cas para as bombas CR, CRI, CRE e CRIE, sendo
possível descarregar ficheiros GSC para o CU 354.
Todos os outros modelos de bombas implicam a
introdução manual das características hidráulicas da
bomba.
Insira as características elétricas, Potência, Q0, vel.
100% e Potência, Q0, vel. 50%, manualmente para
todos os tipos de bomba, incluindo CR, CRI, CRE e
CRIE.
Para as bombas-E da Grundfos, introduza as carac-
terísticas da potência absorvida (P1).
Faça a leitura dos dados usando as curvas de características de
rendimento da bomba disponíveis no Grundfos Product Center
na página inicial da Grundfos, www.grundfos.com. Consulte os
exemplos nas figuras 88 a 91.
Se não conseguir aceder ao Grundfos Product Center, tente levar
uma bomba aos três pontos de funcionamento:
• Potência, Q0, vel. 100%
• Potência, Q0, vel. 50%
• Potência nominal Pnom.
Consulte a secção 8.7.36 Como ler os dados das curvas das
bombas no Grundfos Product Center.
Configuração através do painel de controlo
• Ajustes > Funções secund. > "Dados da curva da bomba
piloto
• Selecione e configure:
– Caudal nominal Qnom
– Altura nominal Hnom
– Altura máx., Hmáx
– Caudal máx., Qmáx
– Potência, Q0, vel. 100%
– Potência, Q0, vel. 50%
– Potência nominal Pnom.
8.7.35 Caract.curva bomba (4.3.19)
Fig. 86 Caract.curva bomba
Descrição
A CU 354 dispõe de diversas funções que utilizam os seguintes
dados da bomba:
• Caudal nominal Qnom
• Altura nominal Hnom
• Altura máx., Hmáx
• Caudal máx., Qmáx
• Potência, Q0, vel. 100%
• Potência, Q0, vel. 50%
• Potência nominal Pnom
A Grundfos pode fornecer as características hidráuli-
cas para as bombas CR, CRI, CRE e CRIE, sendo
possível descarregar ficheiros GSC para o CU 354.
Todos os outros tipos de bombas requerem a intro-
dução manual dos dados da bomba hidráulica.
Introduza sempre as características elétricas,
"Potência, Q0, vel. 100%" e "Potência, Q0, vel. 50%"
manualmente para todos os tipos de bombas,
incluindo CR, CRI, CRE e CRIE.
Para as bombas-E da Grundfos, introduza as carac-
terísticas da potência absorvida (P1).
Faça a leitura dos dados usando as curvas de características de
rendimento da bomba disponíveis no Grundfos Product Center
na página inicial da Grundfos, www.grundfos.com. Consulte as
figuras 87 a 90.
Se não conseguir aceder ao Grundfos Product Center, tente levar
uma bomba aos três pontos de funcionamento:
• Potência, Q0, vel. 100%
• Potência, Q0, vel. 50%
• Potência nominal Pnom.
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
