8.7.23 Accumulo di pressione graduale (4.3.3)

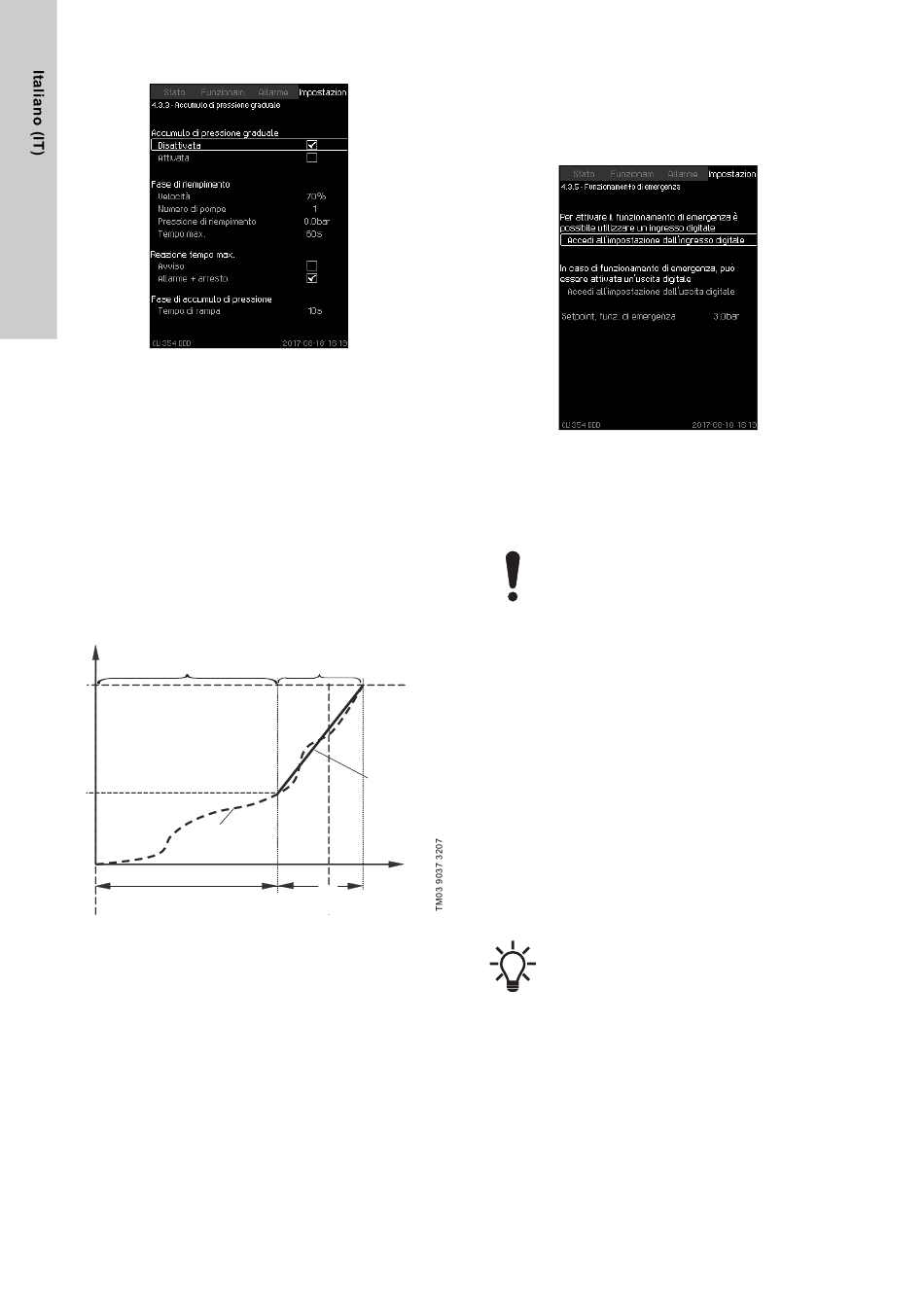

Fig. 73 Accumulo di pressione graduale
Descrizione
La funzione assicura un avviamento regolare dei sistemi con, ad
esempio, tubi vuoti.
L'avviamento ha luogo in due fasi. Vedi fig. 74.
1. Fase di riempimento
I tubi vengono riempiti lentamente con acqua. Quando il sen-
sore di pressione dell'impianto rileva che i tubi sono stati riem-
piti, inizia la fase due.
2. Fase di accumulo di pressione
La pressione dell'impianto viene aumentata fino al raggiungi-
mento del setpoint. L'accumulo di pressione avviene nell'arco
di un tempo di rampa. Se il setpoint non viene raggiunto entro
un tempo determinato, viene generato un avviso o un allarme
e, nello stesso tempo, le pompe possono essere arrestate.
H [m]
1. Fase di riempimento
Tempo di riempimento
Fig. 74 Fasi di riempimento e di accumulo pressione
Intervallo di impostazione
• velocità della pompa
• numero delle pompe
• pressione di riempimento
• tempo di riempimento massimo
• avviso o allarme + arresto
• tempo di rampa per la fase di accumulo della pressione.
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Funzione di arresto >
Accumulo di pressione graduale.
1. Selezionare e impostare:
• Velocità
• Numero di pompe
• Pressione di riempimento
• Tempo max..
2. Selezionare: Avviso o Allarme + arresto.
292
2. Fase di accumulo di
pressione
Tempo [s]
Tempo di rampa
3. Impostare: Tempo di rampa.
4. Selezionare: Attivata.
Impostazione di fabbrica
La funzione è disabilitata.

8.7.24 Funzionamento di emergenza (4.3.5)

Fig. 75 Funzionamento di emergenza
Descrizione
Se attivata, questa funzione mantiene le pompe in funzione indi-
pendentemente da avvisi o allarmi. Le pompe funzionano in base
ad un setpoint impostato appositamente per questa funzione.
In caso di guasto al sensore, sia le pompe principali
che quelle di riserva funzioneranno al 100 % della
velocità.
Intervallo di impostazione
• Impostazione dell'ingresso digitale
(4.3.7)).
• Impostazione dell'uscita digitale
• Impostazione del setpoint di Funzionamento di emergenza.
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Funzione di arresto >
Funzionamento di emergenza > Accedi all'impostazione
dell'ingresso digitale.
1. Selezionare ingresso digitale.
2. Selezionare: Funzionamento di emergenza.
3. [Indietro] x 2.
4. Selezionare: Accedi all'impostazione dell'uscita digitale.
5. Selezionare uscita digitale.
6. Selezionare: Funzionamento di emergenza.
7. [Indietro] x 2.
8. Impostare: Setpoint, funz. di emergenza.
Quando questa funzione è stata impostata come
descritto sopra, può anche essere attivata tramite la
schermata Modalità di funzionamento del sistema
(2.1.1).
(8.7.25 Ingressi digitali
(8.7.30 Uscite digitali (4.3.9)).
