8.5 Betrieb (2)
In diesem Menü können die grundlegenden Parameter wie Soll-
wert, Betriebsart, Regelungsart und Parameter zur Regelung von
einzelnen Pumpen eingestellt werden.
8.5.1 Betrieb (2)
A
C

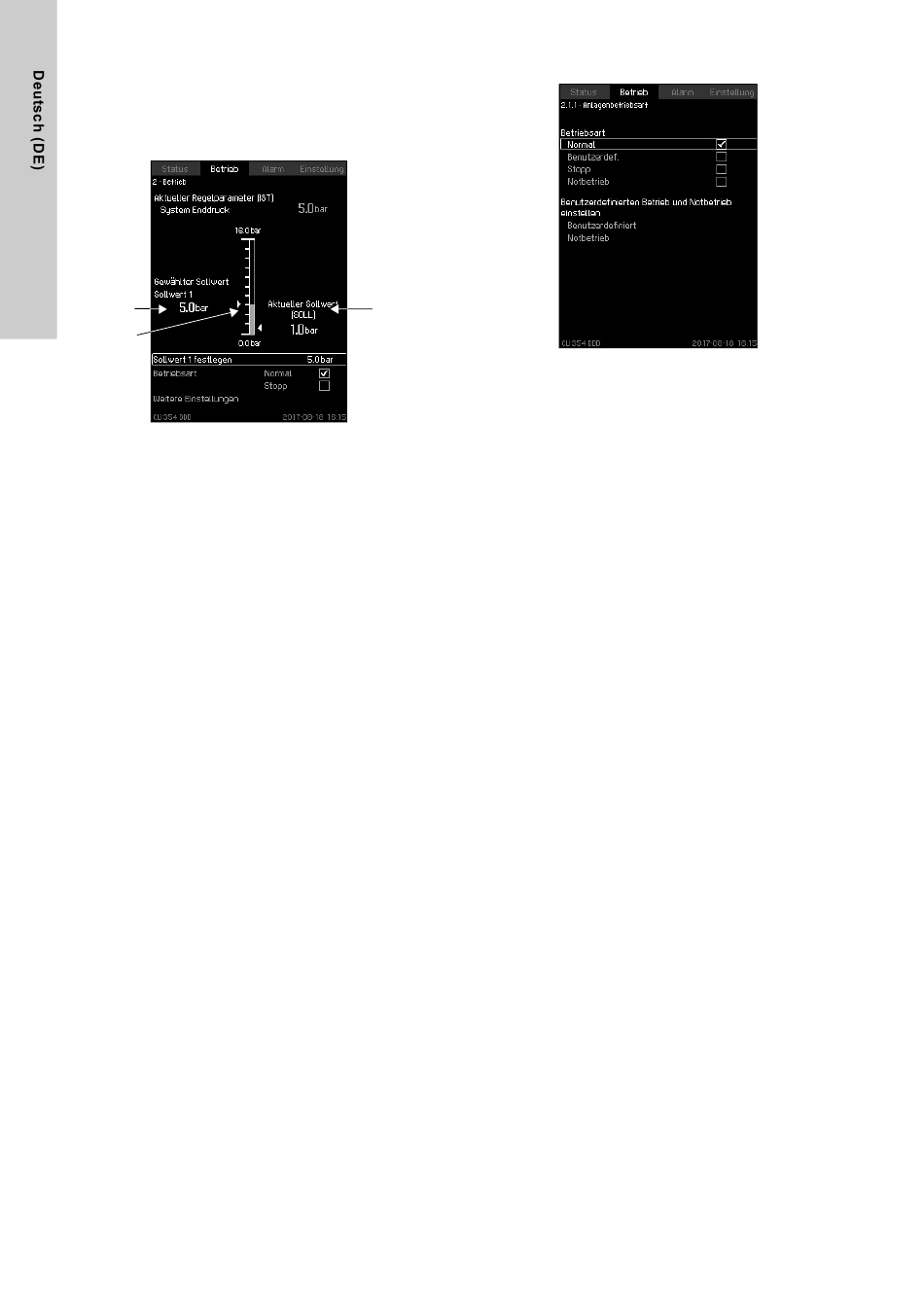

Abb. 32 Betrieb
Beschreibung
Die Skala zeigt den Einstellbereich, der dem Bereich des primä-
ren Enddrucksensors entspricht (hier: 0 bis 16 bar).
Links von der Skala wird der ausgewählte Sollwert 1 angezeigt
(A), d. h. der auf dieser Bildschirmseite eingestellte Wert.
Rechts von der Skala wird der aktuelle Sollwert angezeigt (B), d.
h. der Sollwert, der als Bezugswert für den PI-Regler dient.
Wurde keine Sollwertverschiebung ausgewählt, sind die beiden
Werte identisch. Der aktuelle Messwert ("System Enddruck") wird
als graue Säule innerhalb der Skala (C) angezeigt. Siehe die
Abschnitte
8.7.5 Externe Sollwertführung (4.1.3)
8.7.6 Einstellen des ext. Sollwerteinflusses
Unter der Grafik befindet sich eine Menüzeile zum Einstellen von
Sollwert 1 und zum Auswählen der Betriebsart, einschließlich der
Betriebsarten "Normal" und "Stopp". Es können folgende weitere
Einstellungen ausgewählt werden: Betriebsart der Anlage und
Steuerung der einzelnen Pumpen.
Einstellbereich
Sollwert des primären Enddrucksensors
Betriebsart
Einstellungen über das Bedienfeld
Sollwert
•
Betrieb > Sollwert 1 festlegen.
Stellen Sie den Wert ein.
Betriebsart
•
Betrieb
Wählen Sie Folgendes aus: Normal / Stopp.
Weitere Einstellungen
•
Betrieb > Weitere Einstellungen.
Wählen Sie eine der nachfolgenden Einstellungen aus:
•
Anlagenbetriebsart. Siehe Abschnitt
(2.1.1).
•
Alternative Sollwerte. Siehe Abschnitt
werte
(2.1.3).
•
Steuerung einzelner Pumpen. Siehe Abschnitt
6 (2.1.4.1 -
2.1.4.6).
Werkseinstellung
Der Sollwert wird im Inbetriebnahmeassistenten eingestellt und
hängt von der Anwendung ab.
86
B
und
(4.1.3.2).
8.5.2 Anlagenbetriebsart
8.5.3 Alternative Soll-
8.5.5 Pumpe 1-
8.5.2 Anlagenbetriebsart (2.1.1)
Abb. 33 Anlagenbetriebsart
Beschreibung
Die Anlage kann auf vier verschiedene Betriebsarten eingestellt
werden. Die Standardeinstellung ist "Normal". Siehe Abschnitt
8.4.3 Betriebsart
(1.2.1).
In diesem Menü kann die Leistung für die nachfolgenden
Betriebsarten eingestellt werden:
•
Benutzerdef.
•
Notbetrieb.
Einstellbereich
•
Normal
•
Benutzerdef.
•
Stopp
•
Notbetrieb.
Einstellungen über das Bedienfeld
•
Betrieb > Weitere Einstellungen > Anlagenbetriebsart >
Betriebsart.
Um die Leistung für die Betriebsarten "Benutzerdefinierter
Betrieb" und "Notbetrieb" einzustellen, wählen Sie die entspre-
chende Zeile im unteren Teil der Bildschirmseite aus. Siehe die
Abschnitte
– Nennleistung PNenn.
Werkseinstellung
Normal.
und
8.7.25 Notbetrieb
(4.3.5).
