8.7.34 Charakteryst. pompy pilotowej (4.3.18)

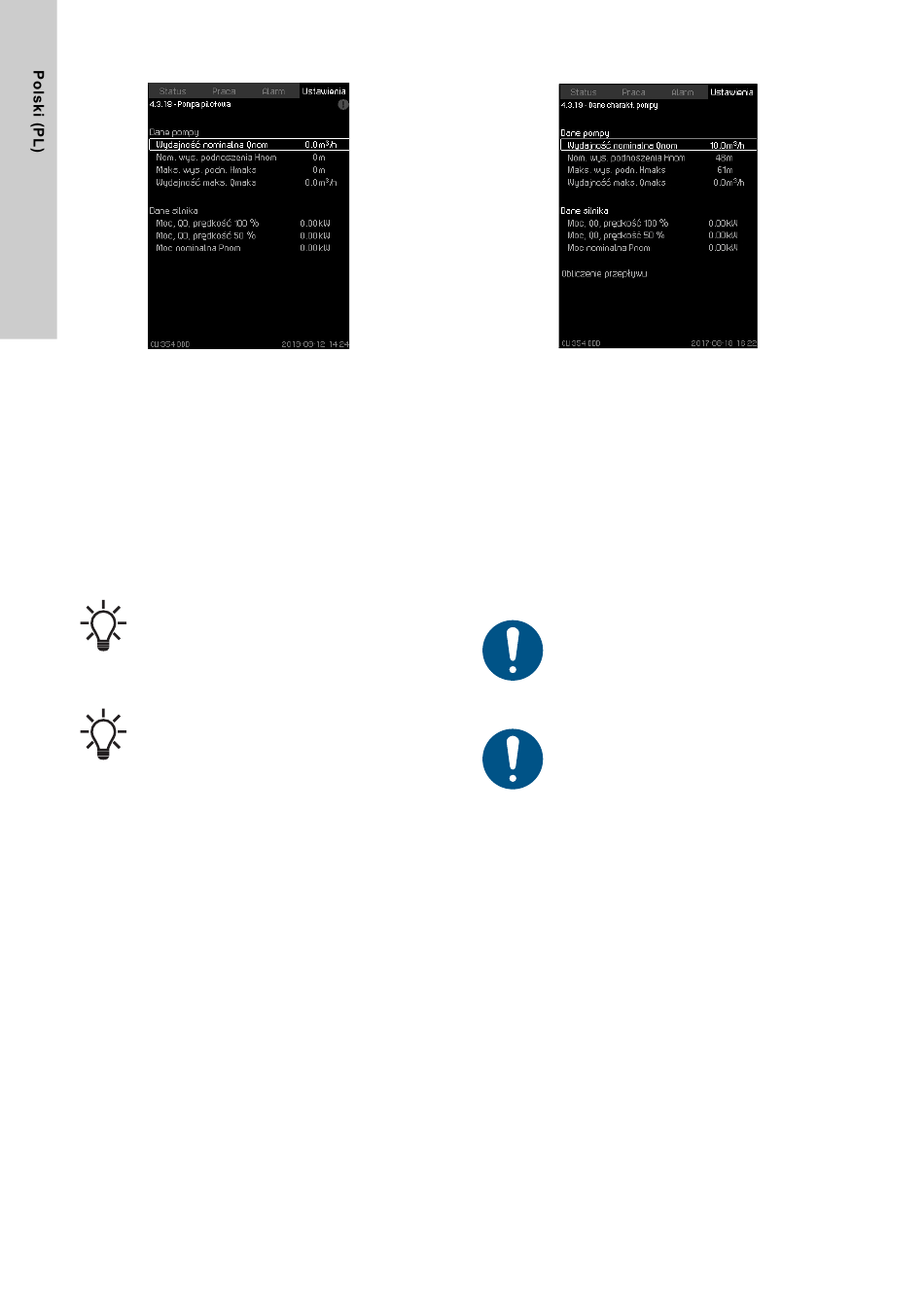

Rys. 85 Charakteryst. pompy pilotowej
Opis
Aby funkcja pompy pilotowej mogła działać, wymagane są dane
pompy pilotowej. Funkcja wykorzystuje następujące dane:
• Wydajność nominalna Qnom [m
• Nominalna wysokość podnoszenia Hnom [m]
• Maks. wysokość podnoszenia Hmax [m]
3
• Maks. wydajność Qmax [m
• Moc, Q0, prędkość 100 % [kW]
• Moc, Q0, prędkość 50 % [kW]
• Moc nominalna Pnom [kW]
Grundfos może dostarczyć dane hydrauliczne pomp
CR, CRI, CRE i CRIE w postaci plików GSC, które
mogą być bezpośrednio pobrane do sterownika
CU 354.
Wszystkie inne pompy wymagają ręcznego
wprowadzenia danych hydraulicznych.
W przypadku wszystkich typów pomp, w tym CR,
CRI, CRE i CRIE, dane elektryczne Moc, Q0,
prędkość 100 % i Moc, Q0, prędkość 50 % muszą
być wprowadzone ręcznie.
W przypadku pomp E firmy Grundfos należy
wprowadzić moc wejściową. (P1).
Dane należy odczytać z charakterystyk pomp, które można
znaleźć w Katalogu Technicznym Grundfos Product Center na
stronie www.grundfos.pl. Patrz przykłady na rys. od 88 do 91.
Jeżeli Katalog Techniczny Grundfos Product Center jest
niedostępny, należy spróbować wprowadzić następujące trzy
punkty pracy pompy:
• Moc, Q0, prędkość 100 %
• Moc, Q0, prędkość 50 %
• Moc nominalna Pnom.
Zob. rozdział 8.7.36 Jak należy odczytywać charakterystyki pomp
w Katalogu Technicznym Grundfos Product Center
Ustawianie z poziomu panelu sterowania
• Ustawienia > Funkcje pomocnicze > "Charakteryst. pompy
pilotowej
• Wybrać i ustawić:
– Wydajność nominalna Qnom
– Nom. wys. podnoszenia Hnom
– Maks. wys. podn. Hmaks
– Wydajność maks. Qmaks
– Moc, Q0, prędkość 100 %
– Moc, Q0, prędkość 50 %
– Moc nominalna Pnom.
360
3
/h]
/h]
8.7.35 Dane charakt. pompy (4.3.19)
Rys. 86 Dane charakt. pompy
Opis
Sterownik CU 354 posiada szereg funkcji wykorzystujących
następujące dane pompy:
• Wydajność nominalna Qnom
• Nom. wys. podnoszenia Hnom
• Maks. wys. podn. Hmaks
• Wydajność maks. Qmaks
• Moc, Q0, prędkość 100 %
• Moc, Q0, prędkość 50 %
• Moc nominalna Pnom
Grundfos może dostarczyć dane hydrauliczne pomp
CR, CRI, CRE i CRIE w postaci plików GSC, które
mogą być bezpośrednio pobrane do sterownika
CU 354.
W przypadku innych rodzajów pomp wymagane jest
ręczne wprowadzenie danych hydraulicznych.
W przypadku wszystkich typów pomp, w tym CR,
CRI, CRE i CRIE, dane elektryczne "Moc, Q0,
prędkość 100 %" i "Moc, Q0, prędkość 50 %" muszą
zawsze zostać wprowadzone ręcznie.
W przypadku pomp E firmy Grundfos należy
wprowadzić moc wejściową (P1).
Dane należy odczytać z charakterystyk pomp, które można
znaleźć w Katalogu Technicznym Grundfos Product Center na
stronie www.grundfos.pl. Zob. rys. od
Jeżeli Katalog Techniczny Grundfos Product Center jest
niedostępny, należy spróbować wprowadzić następujące trzy
punkty pracy pompy:
• Moc, Q0, prędkość 100 %
• Moc, Q0, prędkość 50 %
• Moc nominalna Pnom.
3
[m /h]
[m]
[m]
3
[m /h]
[kW]
[kW]
[kW]
87 do 90.
