8.7.5 设定值外部影响因素 (4.1.3)

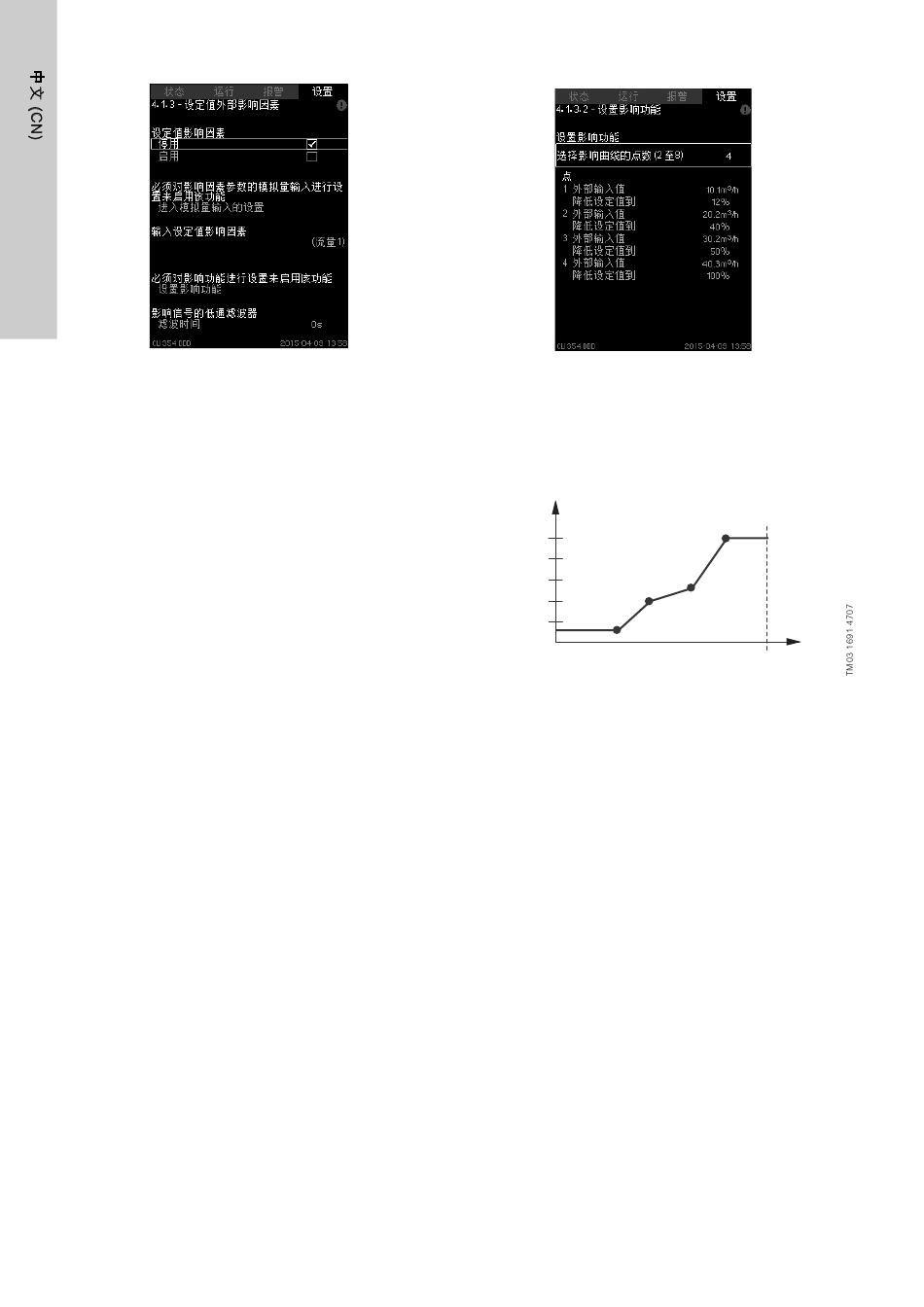

图 46 设定值外部影响因素
描述
此功能允许用测量参数来影响设定值，从而对设定值进行修改。 一
般为流量变送器或类似变送器的模拟信号。
变送器类型和可能位置的概要。
作为示例，设定值可适应能够影响系统的排出压力的参数。 影响系
统性能的参数显示为0到100 %之间的某个百分比。 这些参数只能减
小设定值，因为是用被100去除的百分数乘以设定值:
实际设定值 (SP) = 选定设定值 x 影响因素 (1) x 影响因素 (2)
影响因素可单独设置。
一个低通滤波器可以对影响设定值的测量值进行修匀。 从而实现设
定值的平稳改变。
设置范围
• 0-100 % 信号
• 入口压力
• 排出压力
•
外部压力
• 压差, 泵
• 压差, 外部
• 流量
• 水箱液位, 排出侧
• 水箱液位, 吸入侧
•
流量管道温度
•
环境温度。
通过操作面板进行设置
• 设置 > 主控器 > 设定值外部影响因素 > 输入设定值影响因素. 将
出现一个可用参数列表。
1. 选择会对设定值产生影响的参数。
2. 按[返回]。
3. 设置影响功能。
8.7.6 设置影响功能 (4.1.3.2)
（见章节
4. 设置点的数量。
5. 设置： 外部输入值 （点1） 。
6. 设为百分比： 降低设定值到 （点1） 。
7. 对所有所需参数重复第4到第6步。
8. 按[返回]。
9. 设为秒数： 滤波时间。
10. 选择： 启用。
出厂设置
功能未启用。
470
8.7.6 设置影响功能 (4.1.3.2)
描述
可选择影响设定值的测量参数与所需影响 （百分比形式）的关系。
9. 测量参数 章节显示了
通过操作面板在一个表格中输入最多8个数值，以此对该关系进行
设置。
控制单元在各点之间划直线。
从相关传感器的最小值 （示例中为0 m
点。 从最后一个点到传感器的最大值 （示例中为 50 m
此。
设置范围
可选2到8个点。 每一个点包含了该设定值影响参数的大小和该值的
影响因素之间的关系。
通过操作面板进行设置
•
1. 设置影响功能。
2. 设置点的数量。
。 ）
3. 设置： 外部输入值 （点1） 。
4. 设为百分比： 降低设定值到 （点1） 。
5. 对所有所需参数重复第2步到第4步。
出厂设置
功能未启用。
图 47 设置影响功能
举例 :
设定值影响因素[%]
100
80
60
2
40
1
20
图 48 设定值影响因素和流量的关系
设置 > 主控器 > 设定值外部影响因素。
4
3
50
3
流量 [m /h]
3
/h）画一条水平线到第一个
3
/）同样如
