8.7.10 Rampa setpoint (4.1.9)

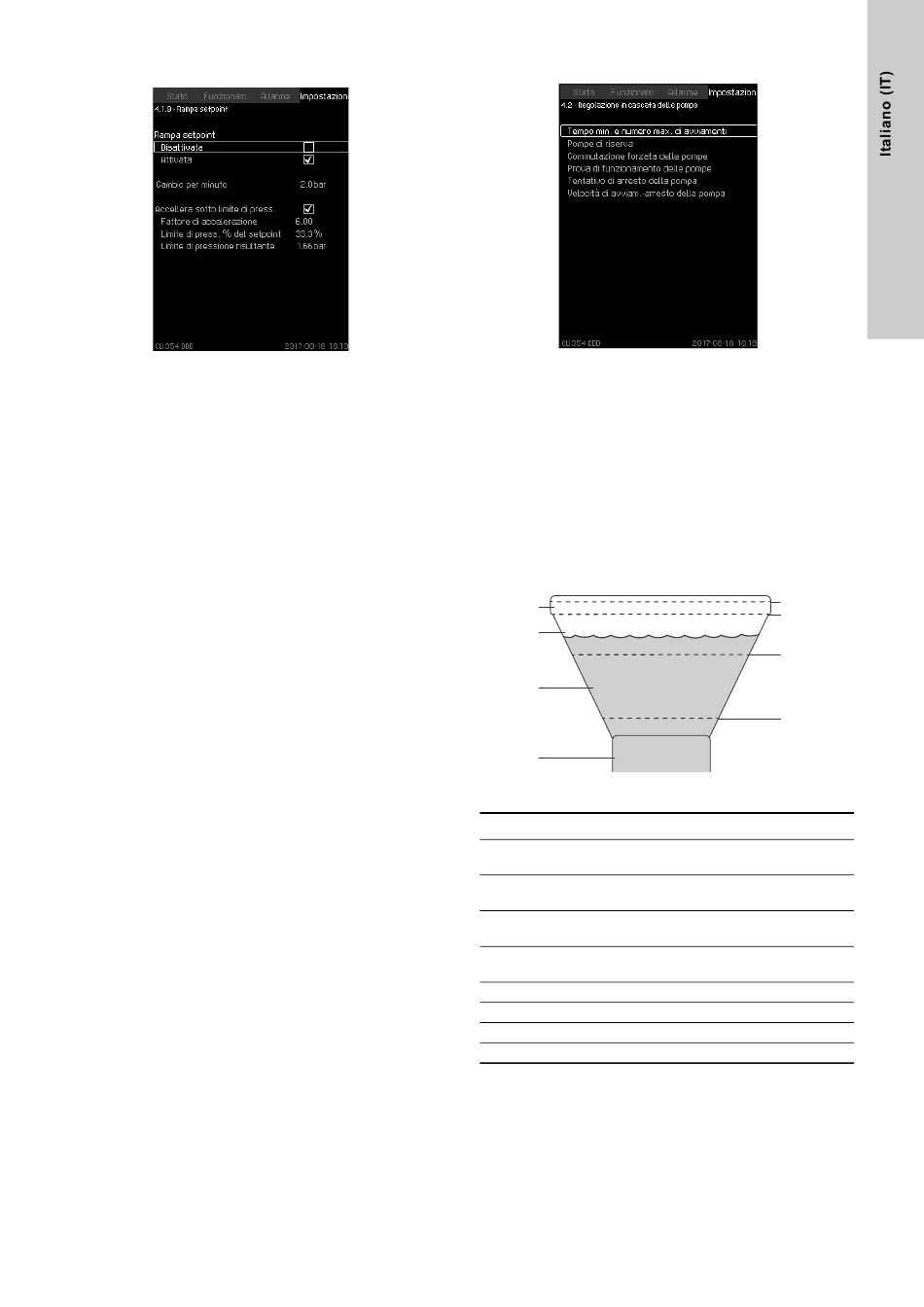

Fig. 57 Rampa setpoint
Descrizione
Quando questa funzione viene abilitata, le modifiche di setpoint
verranno influenzate dalla rampa setpoint, e il setpoint cambierà
gradualmente nell'arco di un periodo di tempo.
"Pressione proporzionale" o "Influenza del setpoint" non sono
influenzati da questa funzione.
È possibile attivare la funzione "Accellera sotto limite di press."
per garantire un avviamento semplice e ridurre il rischio di periodi
di pressione troppo bassa. Questa funzione è opzionale.
Intervallo di impostazione
È possibile abilitare la funzione "Rampa setpoint" e impostare
"Cambio per minuto".
"Fattore di accelerazione" consente la moltiplicazione del valore
"Cambio per minuto". Ciò riduce il periodo di tempo in cui la pres-
sione è inferiore al setpoint. La funzione è attiva se la pressione è
inferiore a "Limite di pressione risultante.".
Impostazione tramite quadro comandi
• Impostazioni > Regolatore primario > Rampa setpoint.
1. Selezionare: Attivata.
2. Impostare: Cambio per minuto.
Opzionale
1. Attivare: "Accellera sotto limite di press.".
2. Impostare: "Fattore di accelerazione".
3. Impostare: "Limite di press. % del setpoint".
4. Verificare che "Limite di pressione risultante." sia come richie-
sto.
Impostazione di fabbrica
La funzione è disabilitata.

8.7.11 Regolazione in cascata delle pompe (4.2)

Fig. 58 Regolazione in cascata delle pompe
Descrizione
Questa funzione consente di utilizzare la regolazione intelligente
del livello per applicazioni di riempimento del serbatoio. La rego-
lazione intelligente del livello funziona mantenendo un livello
costante nel serbatoio, in genere tra h
una pressione più costante nei tubi verso il serbatoio e meno
avviamenti/arresti rispetto ad un sistema di avviamento/arresto
tradizionale.
Devono essere immesse le informazioni di base sul serbatoio,
come altezza, livello massimo e minimo, livello di risciacquo e
livello di cambio acqua, per il funzionamento della regolazione
del livello.
1
2
3
4
Fig. 59 Serbatoio idrico a torre
Pos. Descrizione
Elevazione di troppopieno: area di protezione da trop-
1
popieno del serbatoio
Deposito di funzionamento: area di funzionamento del
2
serbatoio
Deposito di emergenza e/o incendio: area di emer-
3
genza
Deposito cieco: area del serbatoio solitamente non uti-
4
lizzata
5 Livello risciacquo (htop)
6 Livello massimo (hmax)
7 Livello minimo (hmin)
8 Livello di cambio acqua
Intervallo di impostazione
• Altezza serbatoio
• Livello risciacquo (htop)
• Livello massimo (hmax)
• Livello minimo (hmin)
• Livello di cambio acqua.
e h . Ciò implica
max min
5
6
7
8
