5. Bedienfeld
Das Bedienfeld an der Vorderseite des Schaltschranks besteht
aus einem Display, mehreren Tasten und zwei Meldeleuchten.
Das Bedienfeld ermöglicht das manuelle Einstellen und das
Überwachen der Leistung der Anlage.

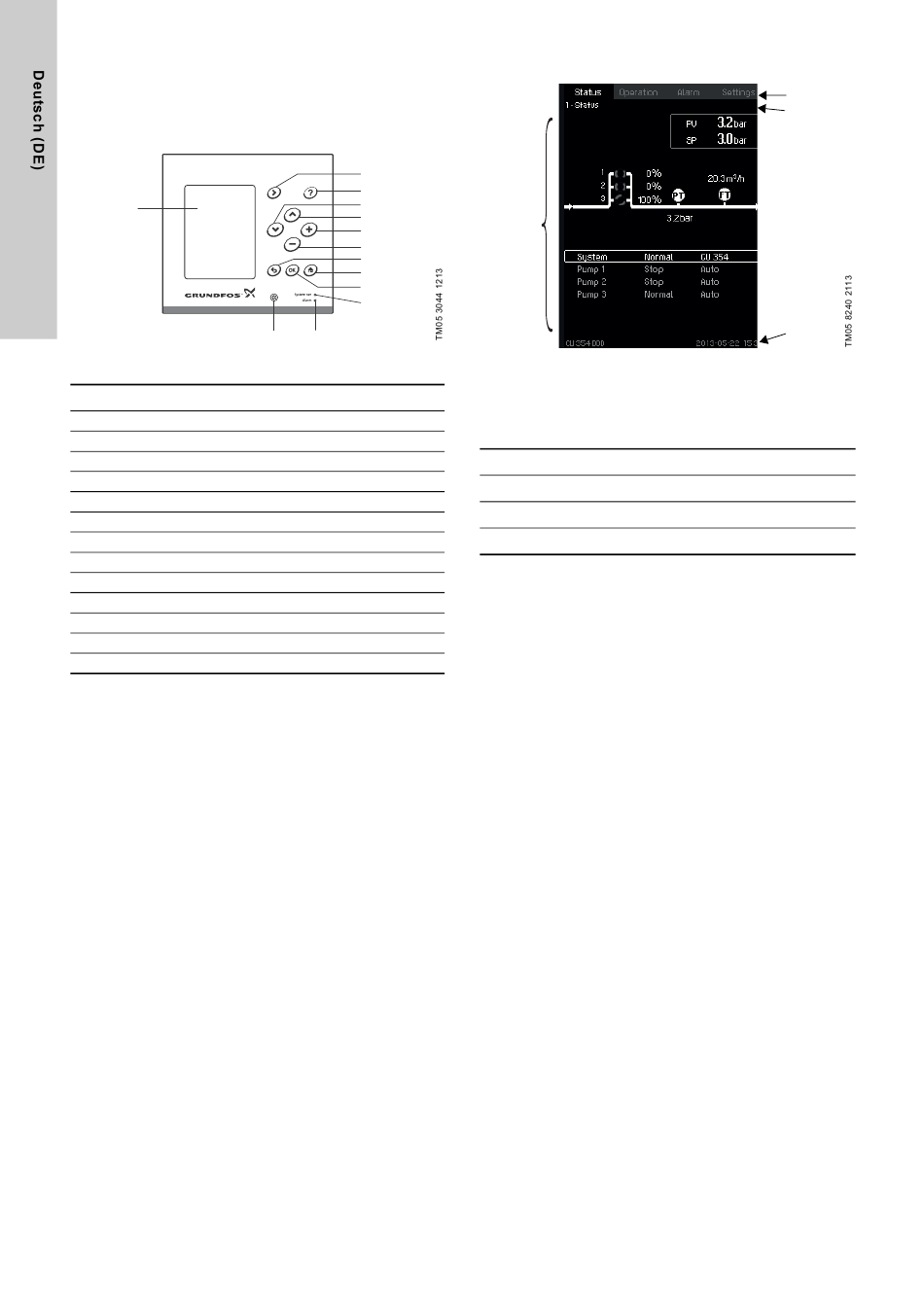

1
Abb. 2
Bedienfeld
Pos.
Beschreibung
1
Anzeige
2
Pfeil nach rechts
3
Hilfe
4
Nach oben
5
Nach unten
6
Plus
7
Minus
8
Zurück
9
Startseite
10
OK
11
Meldeleuchte, Betrieb (grün)
12
Meldeleuchte, Störung (rot)
13
Helligkeit
70
2
3
5
4
6
7
8
9
10
11
13
12
5.1 Anzeige
D
Abb. 3
Bildschirmaufbau
5.1.1 Menüzeile
Die Menüzeile (A) ist in Abb.
3
Die Anzeige verfügt über vier Hauptmenüs:
Status
Anzeigen des Anlagenstatus
Betrieb
Ändern von Betriebsparametern, wie z. B. Sollwert
Alarm
Alarmspeicher für die Störungssuche
Einstellung
Ändern von Einstellungen
5.1.2 Oberste Zeile
Die oberste Zeile (B) ist in Abb.
angezeigt:
•
Nummer und Bezeichnung der Bildschirmseite (links)
•
das ausgewählte Menü (links)
•
bei einem Alarm das Alarm-Symbol (rechts)
•
bei einer Warnung das Warnsymbol (rechts)
•
das Einstell-Symbol, falls die Servicesprache (Englisch) aus-
gewählt wurde (rechts)
5.1.3 Grafikteil
Im Grafikteil der Bildschirmseite (D) können, je nachdem, wo Sie
sich in der Menüstruktur befinden, ein Status, eine Störmeldung
oder andere Parameter dargestellt werden.
Im Grafikteil können zudem die gesamte Anlage oder ein Teil
davon sowie verschiedene Einstellungen angezeigt werden.
5.1.4 Bildlaufleiste
Wenn nicht alle Elemente einer Liste vollständig im Display ange-
zeigt werden können, erscheinen rechts in der Bildlaufleiste die
Symbole für [Nach oben] und [Nach unten]. Verwenden Sie zum
Auf- und Abbewegen innerhalb der Liste die Nach-oben- oder die
Nach-unten-Taste.
5.1.5 Unterste Zeile
In der untersten Zeile (C) werden der Steuerungstyp, das Datum
und die Uhrzeit angezeigt.
A
B
C
dargestellt.
3
dargestellt. Dort wird Folgendes
