7. Descrição geral das variantes de controlo
Os exemplos abaixo baseiam-se nos possíveis sistemas de velocidade controlada.
Sistemas com bombas com velocidade
controlada
Control DDD-E
E: Control DDD com três bombas E.
FT
PT

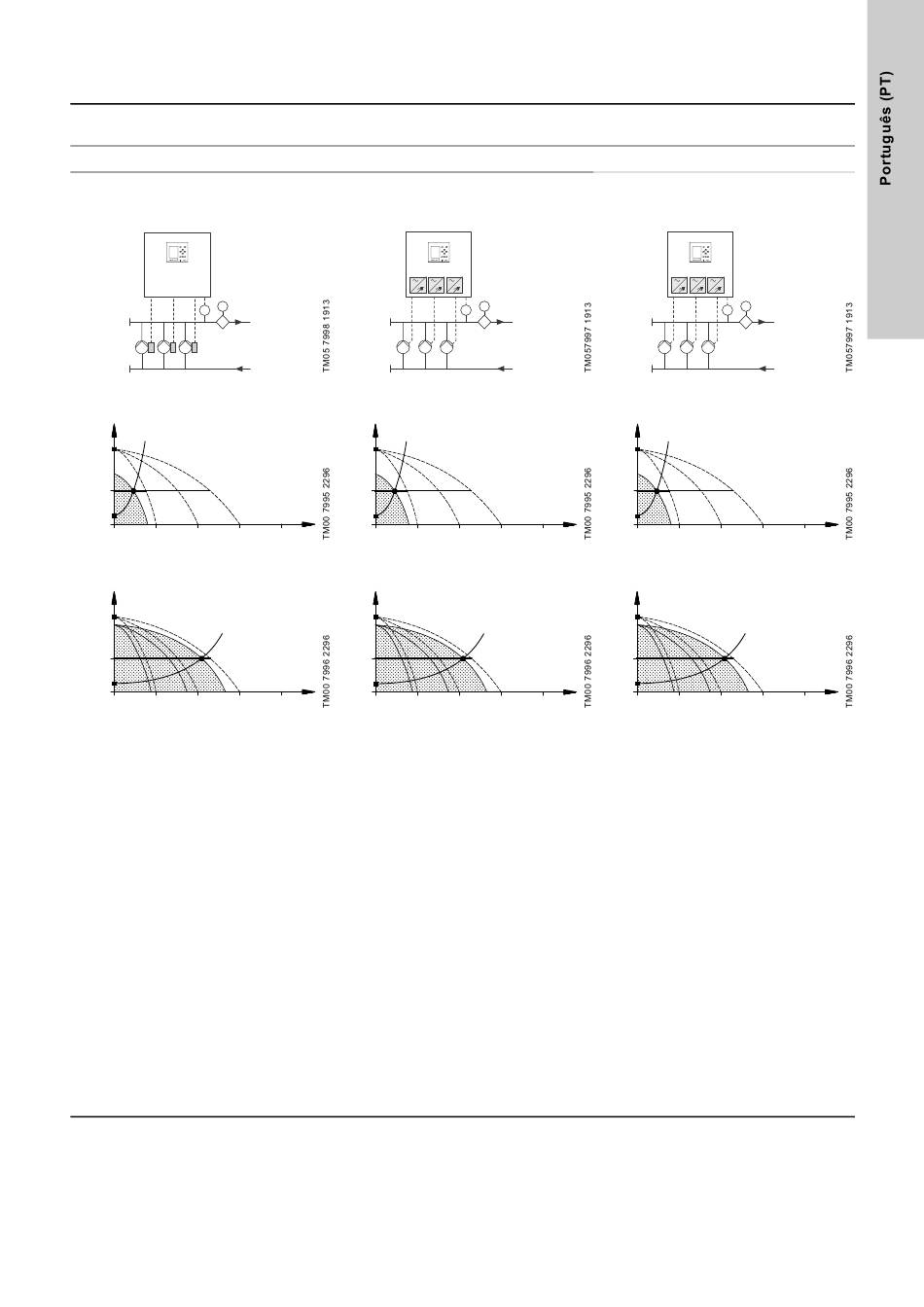

Fig. 9 Descrição geral do sistema,
bombas E
H
H
set
Fig. 12 Uma bomba E em operação
H
H
set
Fig. 15 Três bombas E em operação
• O Control DDD-E mantém a pressão nos
pontos críticos no sistema, através de um
ajuste contínuo da velocidade das bom-
bas.
• O rendimento do sistema é ajustado às
necessidades pelo arranque/paragem do
n.° de bombas necessário e pelo controlo
paralelo das bombas em operação.
• A comutação da bomba é automática e
depende da carga, horas operação e ava-
ria.
• Todas as bombas em funcionamento fun-
cionam à mesma velocidade.
• O número de bombas em funcionamento
depende também do consumo de energia
das mesmas. Se for necessária apenas
uma bomba, haverá duas bombas em
funcionamento a uma velocidade mais
reduzida caso isto resulte num consumo
de energia inferior. Isto requer a medição
da pressão diferencial da bomba e que
estejam disponíveis características da
curva da bomba para o controlador.
Sistemas com bombas ligadas a conversores de frequência
Control DDD-EC
EC: Control DDD com três bombas, cada
uma ligada a um conversor de frequência
Grundfos CUE.
FT
PT
Fig. 10 Descrição geral do sistema, con-
versores de frequência
H
H
set
Q
Fig. 13 Uma bomba ligada a um conver-
sor de frequência em operação
H
H
set
Q
Fig. 16 Três bombas ligadas a converso-
res de frequência em operação
• O Control DDD-EC mantém a pressão
nos pontos críticos no sistema, através
de um ajuste contínuo das velocidades
das bombas.
• O rendimento do sistema é ajustado às
necessidades pelo arranque/paragem do
n.° de bombas necessário e pelo controlo
paralelo das bombas em operação.
• A comutação da bomba é automática e
depende da carga, horas operação e ava-
ria.
• Todas as bombas em funcionamento fun-
cionam à mesma velocidade.
• O número de bombas em funcionamento
depende também do consumo de energia
das mesmas. Se for necessária apenas
uma bomba, haverá duas bombas em
funcionamento a uma velocidade mais
reduzida caso isto resulte num consumo
de energia inferior. Isto requer a medição
da pressão diferencial da bomba e que
estejam disponíveis características da
curva da bomba para o controlador.
Control DDD-EF
EF: Control DDD com três bombas, cada
uma ligada a um conversor de frequência.
FT
PT
Fig. 11 Descrição geral do sistema, con-
versores de frequência
H
H
set
Q
Fig. 14 Uma bomba ligada a um conver-
sor de frequência em operação
H
H
set
Q
Fig. 17 Três bombas ligadas a converso-
res de frequência em operação
• O Control DDD-EF mantém a pressão
nos pontos críticos no sistema, através
de um ajuste contínuo das velocidades
das bombas.
• O rendimento do sistema é ajustado às
necessidades pelo arranque/paragem do
n.° de bombas necessário e pelo controlo
paralelo das bombas em operação.
• A comutação da bomba é automática e
depende da carga, horas operação e ava-
ria.
• Todas as bombas em funcionamento fun-
cionam à mesma velocidade.
• O número de bombas em funcionamento
depende também do consumo de energia
das mesmas. Se for necessária apenas
uma bomba, haverá duas bombas em
funcionamento a uma velocidade mais
reduzida caso isto resulte num consumo
de energia inferior. Isto requer a medição
da pressão diferencial da bomba e que
estejam disponíveis características da
curva da bomba para o controlador.
Q
Q
