8.4.2 Sistema (1.2)

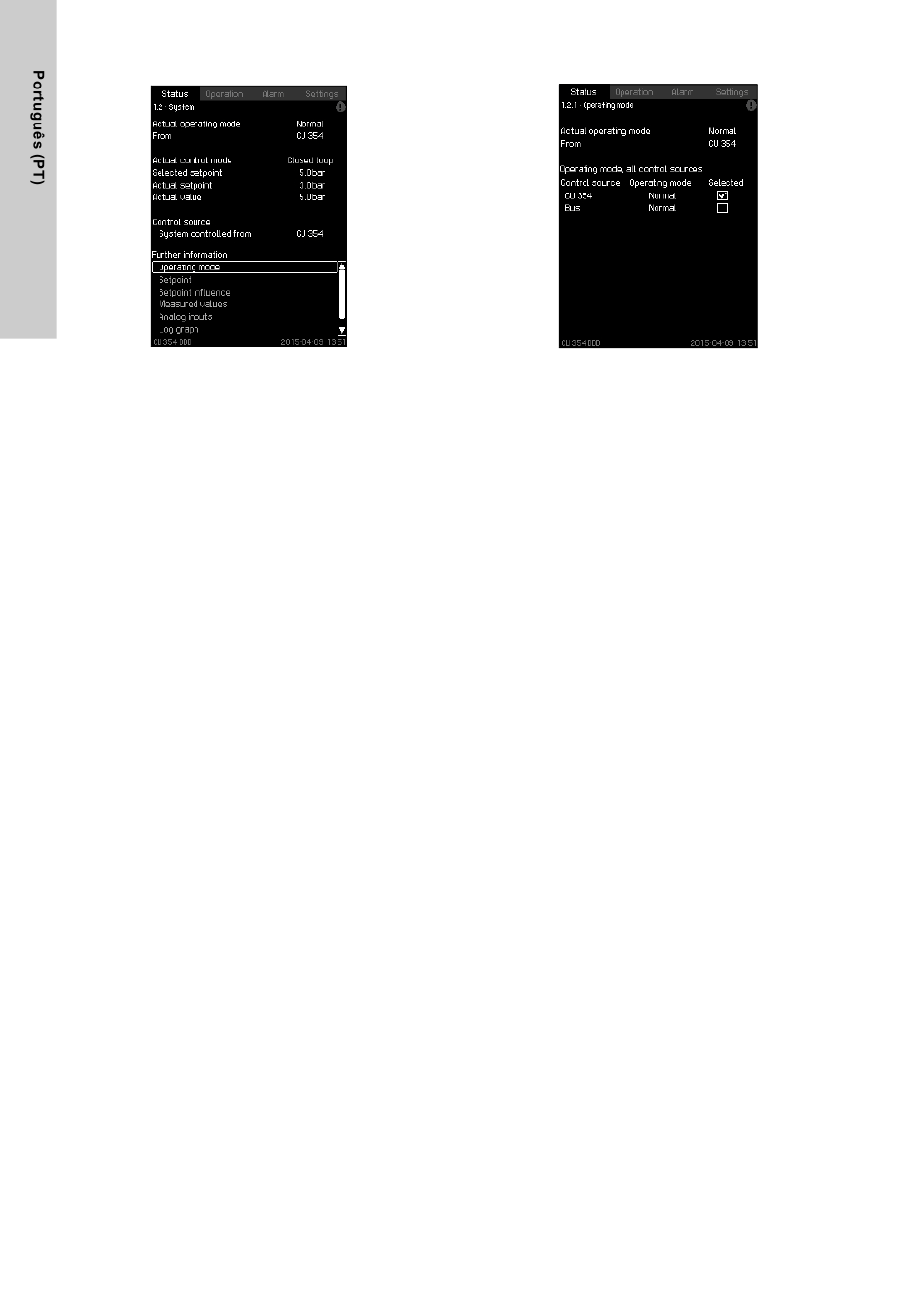

Fig. 20 Sistema
Descrição
O visor apresenta o estado operacional do sistema. Consulte os
visores secundários que exibem detalhes.
O visor permite-lhe abrir os seguintes visores:
• Modo operação
• Valor ajuste
• Influênc.valor ajuste
• Valores medidos
• Entradas analóg.
• Registar gráfico
• Estado da bateria
• Estado dos sensores remotos
• CU354 GSM.
396
8.4.3 Modo operação (1.2.1)
Fig. 21 Modo operação
Descrição
O visor apresenta o modo de funcionamento do sistema e a partir
de onde o mesmo é controlado.
Modos de funcionamento
O sistema tem quatro modos de funcionamento:
1. Normal
– As bombas adaptam o seu funcionamento às necessidades.
2. Defin. utiliz.
– As bombas funcionam a uma velocidade constante definida
pelo utilizador. Normalmente, o desempenho situa-se entre
"Máx." e "Mín.".
3. Stop
– As bombas foram todas paradas.
4. Func.emergência
– As bombas funcionam segundo a configuração realizada no
visor Func.emergência (4.3.5).
O rendimento requerido nestes modos de funcionamento pode
ser configurado no menu " Ajustes":
• Defin. utiliz.
• Func.emergência.
Consulte as secções 8.7.43 Func. defin. utiliz. (4.3.26)
8.7.24 Func.emergência (4.3.5).
O modo de funcionamento atual pode ser controlado a partir de
quatro fontes diferentes mencionadas por ordem prioritária:
• avaria
• sinal externo
• CU 354
• bus.
Fonte controlo
Pode configurar o sistema para controlo à distância através de
uma ligação bus externa (opção). Neste caso, é necessário confi-
gurar um valor de ajuste e um modo de funcionamento através
do bus.
No menu " Ajustes", é possível selecionar se a fonte de controlo
deverá ser o CU 352 ou o bus externo.
O estado desta configuração é apresentado no visor " Modo ope-
ração".
