8.7.27 Entradas analóg. (4.3.8)

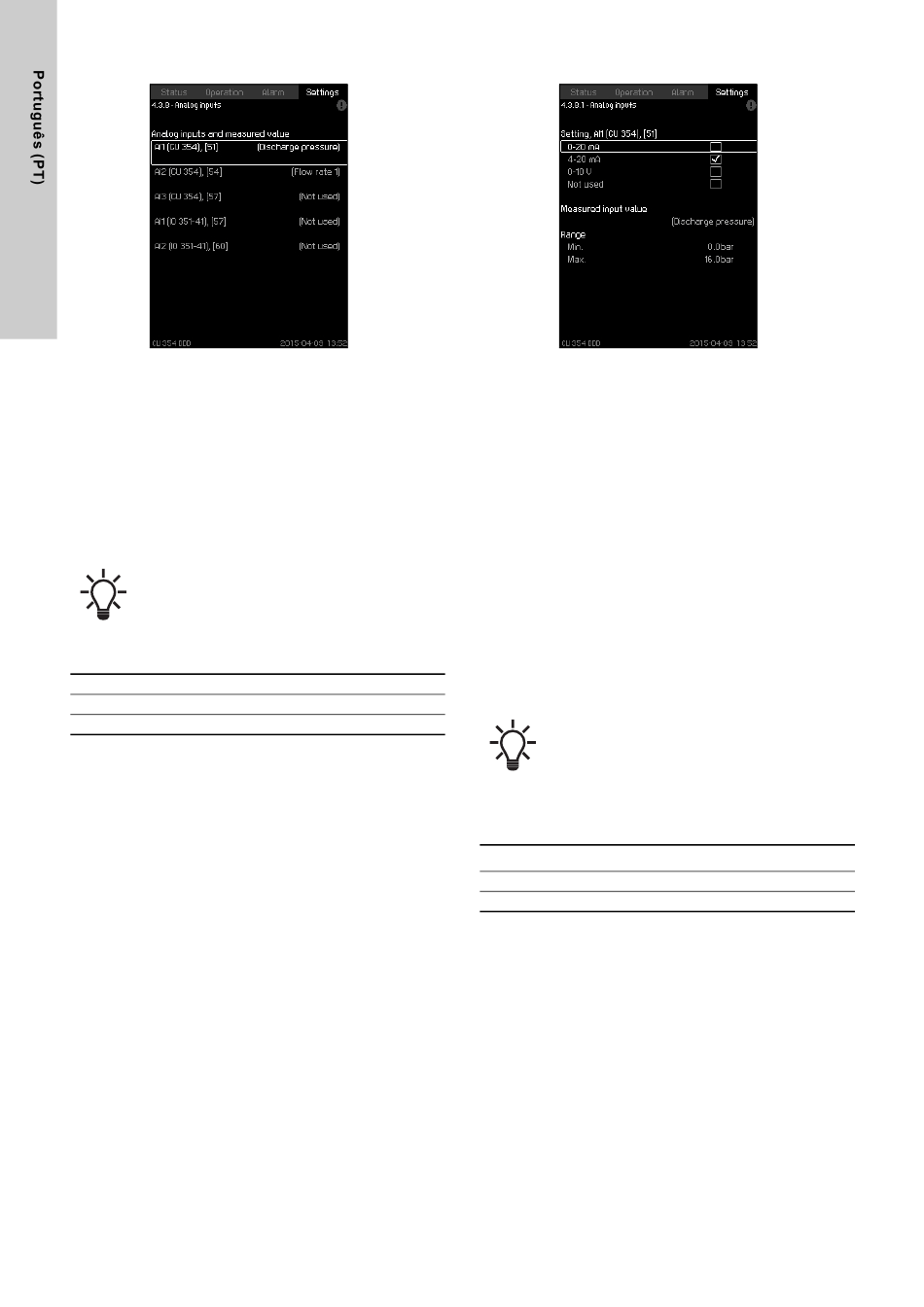

Fig. 78 Entradas analóg.
Descrição
Cada entrada analógica de CU 354 e IO 351B pode ser ativada e
associada a uma determinada função.
Na sua versão standard, o sistema tem cinco entradas analógi-
cas.
Todas as entradas analógicas são apresentadas, de modo a que
a sua posição física no sistema possa ser identificada. É possível
instalar um sensor principal redundante como reserva do sensor
principal para aumentar a fiabilidade e prevenir paragens de ope-
ração.
Se dois sensores forem redundantes, cada um
deverá ter uma entrada analógica independente.
Exemplo
AI1 (CU 354) [51]:
AI1:
Entrada analógica N.° 1
(CU 354):
CU 354
[51]:
Terminal N.° 51
Configuração através do painel de controlo
•
Ajustes > Funções secund. > Entradas analóg..
420
8.7.28 Entradas analóg. (4.3.8.1 - 4.3.8.7)
Fig. 79 Entradas analóg.
Descrição
No menu, pode configurar entradas analógicas. Cada visor está
dividido em três partes:
•
configuração do sinal de entrada, por exemplo 4-20 mA
•
valor de entrada medido, por exemplo "Pressão descarga"
•
gama de medição do sensor ou transmissor de sinal, por
exemplo, 0-16 bar.
Gama de configuração
Pode configurar os seguintes parâmetros em cada visor:
•
Não utiliz.
•
Gama do sinal de entrada, 0-20 mA, 4-20 mA, 0-10 V
•
Valor entrada medido
•
Gama do sensor.
Configuração através do painel de controlo
•
Ajustes > Funções secund. > Entradas analóg..
No caso de desativação de uma entrada analógica, o
visor apresentará apenas a parte superior, ou seja, a
configuração da entrada analógica.
Se a entrada estiver ativa, será apresentada a parte
do meio, "Valor entrada medido". Isto permite asso-
ciar a função à entrada analógica noutro visor.
Depois de associar a entrada analógica a uma fun-
ção, o CU 354 volta ao visor para configuração das
entradas analógicas.
Configuração de fábrica
Entrada analógica
Função
AI1 (CU 354) [51]
Pressão descarga
AI3 (CU 354) [57]
Caudal 1-3
