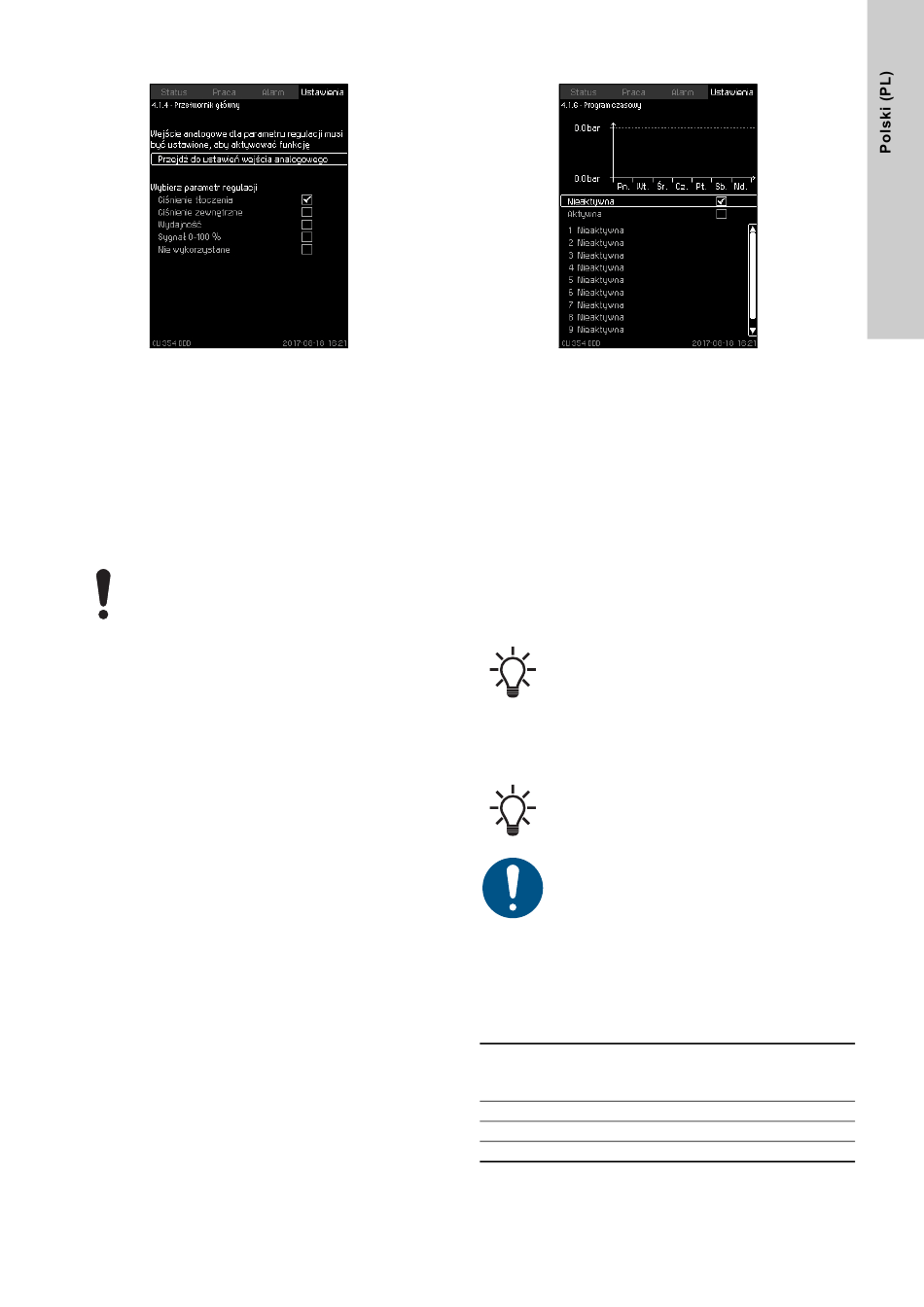

8.7.7 Przetwornik główny (4.1.4)
Rys. 49 Przetwornik główny
Opis
Możliwy jest wybór parametru regulacji i ustawienie wartości
pomiarowej przetwornika.
Zakres ustawień
• Ciśnienie tłoczenia
• Ciśnienie zewnętrzne
• Wydajność-3
• Sygnał 0-100 %
• Nie wykorzystane.
Główny parametr regulacji musi być zawsze
ustawiony na "Ciśnienie tłoczenia".
Ustawianie z poziomu panelu sterowania
• Ustawienia > Sterownik główny > Przetwornik główny >
Przejdź do ustawień wejścia analogowego. Pojawi się ekran
Wejścia analogowe (4.3.8).
1. Wybrać wejście analogowe (AI) dla przetwornika głównego
i ustawić parametry.
2. Nacisnąć przycisk wstecz.
3. Wybrać parametr regulacji dla przetwornika głównego.
Ustawienie fabryczne
Parametrem głównym jest "Ciśnienie tłoczenia". Przetwornik
podłączony jest do wejścia AI1 (CU 354). Pozostałe parametry
główne wybiera się w kreatorze uruchomienia.
8.7.8 Program czasowy (4.1.6)
Rys. 50 Program czasowy
Opis
Dzięki tej funkcji możliwe jest ustawienie wartości zadanych
i dnia oraz godziny aktywacji. Możliwe jest również ustawienie
dnia i godziny wyłączenia zestawu.
Program czasowy działa na dwa różne sposoby w zależności od
wybranego trybu. Patrz poniżej.
Więcej informacji - zob. rozdział
(4.1.7).
Adaptacja automatyczna
W tym trybie wartością jest przesunięcie dodawane do wartości
zadanej wszystkich przetworników zdalnych. Zestaw zwiększać
będzie ciśnienie dla przetwornika zdalnego o podaną wartość.
Można także zredukować ciśnienie, wprowadzając wartości
ujemne.
Jeżeli "Program czasowy" zostanie wyłączony
w trybie "Adaptacja automatyczna", to wszystkie
wartości zadane przetworników zdalnych zostaną
przywrócone do wartości domyślnych (przesunięcie
= 0).
Adaptacja ręczna i Nieaktywna
W tych trybach wprowadzaną wartością jest bezwzględne
ciśnienie tłoczenia w przepompowni.
Jeżeli "Program czasowy" zostanie wyłączony
w trybach "Adaptacja ręczna" lub "Nieaktywna", to
aktywna będzie ostatnia wartość zadana programu
czasowego.
Aby móc aktywować "Program czasowy", należy
skonfigurować co najmniej dwa zdarzenia:
uruchomienia i wyłączenia zestawu.
W przypadku zmiany przesunięcia za pomocą zdarzeń należy
pamiętać o następującej zasadzie: dodanie wartości 0.5
w jednym polu czasu oraz dodanie kolejnej wartości 0.5 bara
bezpośrednio po pierwszej spowoduje uzyskanie wartości
zadanej +0.5 bara dla obu nastaw. 0,5
Wartość przesunięcia zawsze dodawana jest do początkowej
wartości zadanej. Zob. tabela poniżej.
Wartość
Czas
zadana
[gg:mm]
[bar]
08:00 - 09:00 2,5
09:00 - 10:00 2,5
10:00 - 11:00 2,5
8.7.9 Ciśnienie proporcjonalne
Ciśnienie
Przesunięcie
wynikowe
[bar]
[bar]
0,5 3,0
0,5 3,0
1,0 3,5
