8.7.24 Sanfter Druckaufbau (4.3.3)

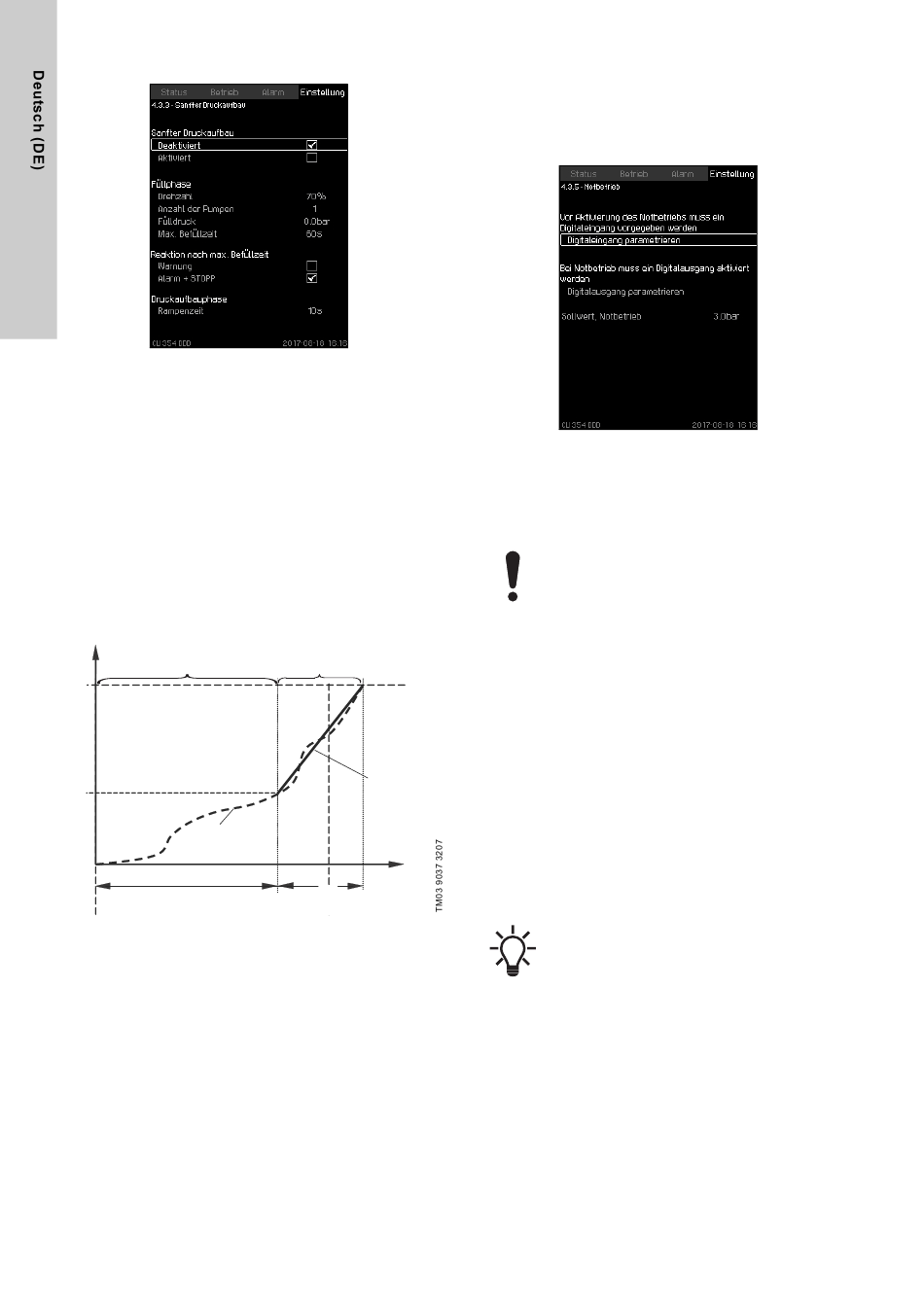

Abb. 74 Sanfter Druckaufbau
Beschreibung
Die Funktion gewährleistet ein sanftes Einschalten der Anlage z.
B. bei leeren Rohrleitungen.
Das Anlaufen erfolgt in zwei Phasen. Siehe Abb. 75.
1. Füllphase
Die Rohrleitungen werden langsam mit Wasser gefüllt. Wenn
der Drucksensor in der Anlage feststellt, dass die Rohrleitun-
gen gefüllt sind, beginnt Phase zwei.
2. Druckaufbauphase
Der Anlagendruck wird erhöht, bis der Sollwert erreicht ist.
Der Druckaufbau erfolgt über eine Rampenzeit. Wird der Soll-
wert nicht innerhalb einer vorgegebenen Zeit erreicht, wird
eine Warnung oder ein Alarm ausgelöst und die Pumpen kön-
nen gleichzeitig abgeschaltet werden.
H [m]
1. Füllphase
Füllzeit
Abb. 75 Füll- und Druckaufbauphasen
Einstellbereich
• Pumpendrehzahl
• Anzahl der Pumpen
• Fülldruck
• Maximale Füllzeit
• Warnung oder Alarm + Stopp
• Rampenzeit für die Druckaufbauphase
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion > Sanfter
Druckaufbau.
1. Stellen Sie Folgendes ein:
• Drehzahl
• Anzahl der Pumpen
• Fülldruck
• Max. Befüllzeit.
2. Wählen Sie Folgendes aus: Warnung oder Alarm + STOPP
104
2. Druckaufbauphase
Zeit [s]
Rampenzeit
3. Stellen Sie Folgendes ein: Rampenzeit.
4. Wählen Sie Folgendes aus: Aktiviert.
Werkseinstellung
Die Funktion ist deaktiviert.

8.7.25 Notbetrieb (4.3.5)

Abb. 76 Notbetrieb
Beschreibung
Ist diese Funktion aktiviert, laufen die Pumpen weiter, auch wenn
eine Warnung oder ein Alarm vorliegt. Der Pumpenbetrieb erfolgt
gemäß einem eigenen Sollwert für diese Funktion.
Bei einer Sensorstörung laufen sowohl die Haupt-
pumpen als auch die Reservepumpen mit voller
Drehzahl.
Einstellbereich
• Einstellen des Digitaleingangs
• Einstellen des Digitalausgangs
(4.3.9))
• Einstellen des Sollwerts für den Notbetrieb
Einstellungen über das Bedienfeld
• Einstellung > Weitere Funktionen > Stoppfunktion > Notbetrieb
> Digitaleingang parametrieren.
1. Wählen Sie den Digitaleingang aus.
2. Wählen Sie Folgendes aus: Notbetrieb.
3. Drücken Sie zweimal auf die Zurück-Taste.
4. Wählen Sie Folgendes aus: Digitalausgang parametrieren.
5. Wählen Sie den Digitalausgang aus.
6. Wählen Sie Folgendes aus: Notbetrieb.
7. Drücken Sie zweimal auf die Zurück-Taste.
8. Stellen Sie Folgendes ein: Sollwert, Notbetrieb.
Wurde die Funktion wie oben beschrieben einge-
stellt, kann sie auch über die Bildschirmseite
genbetriebsart (2.1.1)
(8.7.26 Digitaleingänge (4.3.7))
(8.7.31 Digitalausgänge
Anla-
aktiviert werden.
