2. Ricezione del prodotto
2.1 Trasporto del prodotto
A seconda della dimensione, il quadro di controllo viene conse-
gnato in gabbia di legno o in scatola di legno/cartone fatta per
movimentazione con carrello elevatore a forca o veicolo simile.
2.2 Sollevamento del prodotto
Il quadro di controllo è dotato di occhielli. Vedi fig. 4.
Il punto di sollevamento deve trovarsi sempre sulla verticale del
baricentro del quadro di controllo.

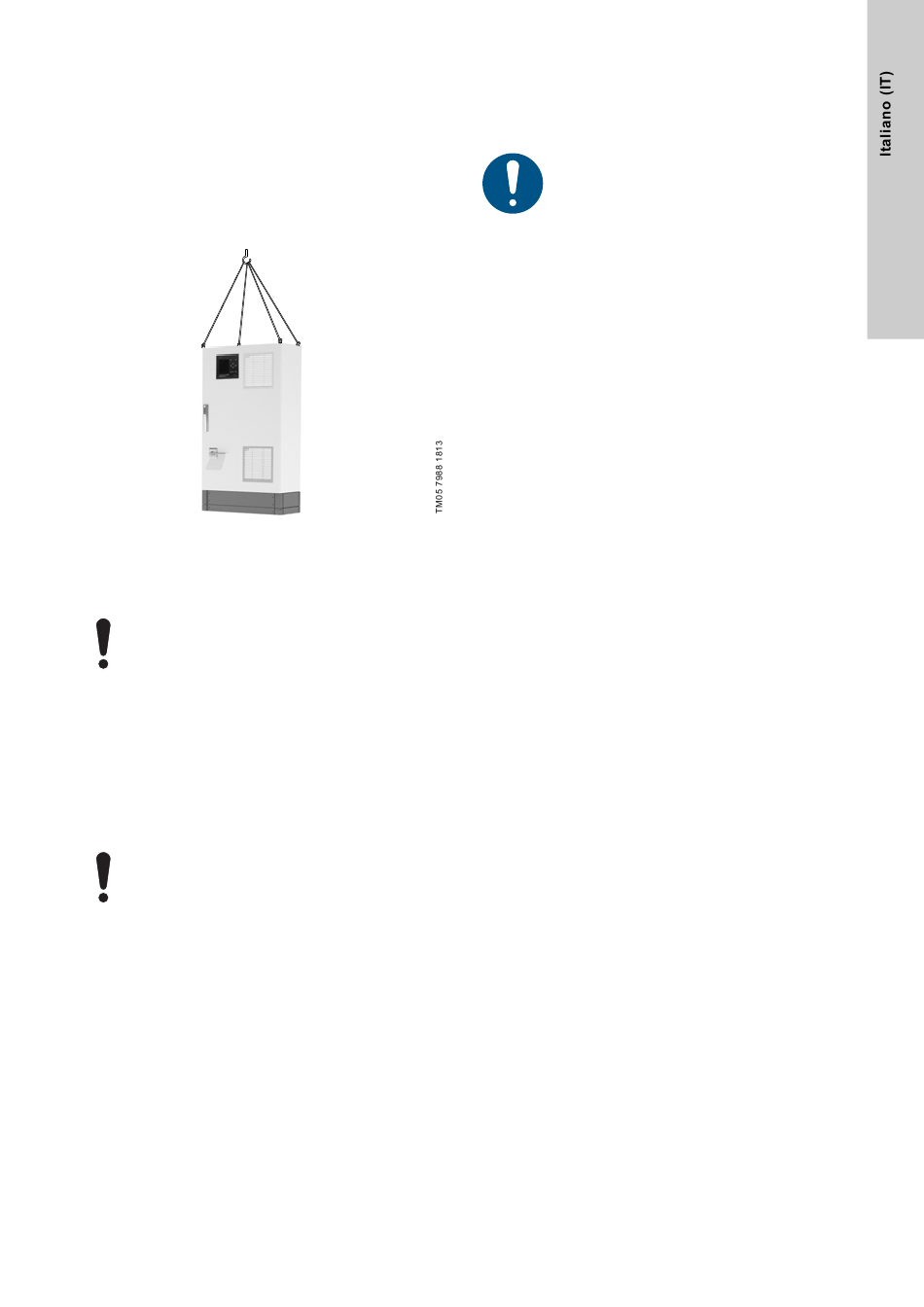

Fig. 1
Sollevamento corretto del quadro di controllo
Utilizzare attrezzature adeguate al sollevamento e approvate per
il peso in questione. Il peso è indicato sull'etichetta dell'imballo
del quadro di controllo.
Non utilizzare catene per il sollevamento del quadro
di controllo per evitare di danneggiarlo.
3. Installazione del prodotto
Prima dell'installazione del prodotto, controllare quanto segue:
•
Il sistema deve corrispondere a quanto ordinato.
•
Tutte le parti visibili sono integre.
3.1 Posizionamento
Installare DDD in una stanza ben ventilata per assicurare un raf-
freddamento sufficiente del quadro di controllo.
DDD è stato progettato solo per l'installazione
all'interno. Non esporre il prodotto alla luce diretta
del sole.
3.2 Installazione meccanica
Installare le pompe seguendo le istruzioni di installazione e fun-
zionamento fornite con le pompe.
3.3 Installazione elettrica
I collegamenti elettrici devono essere effettuati da
personale autorizzato, secondo le normative locali e
secondo lo schema elettrico corrispondente.
•
I collegamenti elettrici dell'impianto devono essere conformi al
grado di protezione IP54.
•
Assicurarsi che l'impianto sia compatibile con l'alimentazione
elettrica alla quale è collegato.
•
Verificare che la sezione dei conduttori corrisponda alle speci-
fiche dello schema elettrico.
3.4 Installazione dei sensori remoti
Installare i sensori remoti in base alle istruzioni di installazione e
funzionamento fornite con la pompa.
Dotare ogni sensore di una scheda SIM. Per impostare i sensori,
vedi sezione
8.7.41 Sensori remoti
4. Avviamento del prodotto
1. Inserire l'alimentazione elettrica.
2. Attendere la visualizzazione della prima schermata.
3. Alla prima accensione dell'unità CU 354, una procedura di
avviamento guidata assisterà l'utente per le impostazioni di
base.
4. Seguire le istruzioni in ogni schermata.
5. Terminata la procedura guidata, verificare che tutte le pompe
siano impostate su "Auto" nel menu "Stato".
6. Impostare il flussometro su uno degli ingressi analogici. Vedi
sezione
8.7.27 Ingressi analogici
7. Immettere il numero di sensori remoti e il numero di telefono
del regolatore. Vedi sezione
8. Impostare il sensore remoto. Vedi sezione
remoto 1-10
(4.3.25.1).
9. A questo punto, l'impianto è pronto al funzionamento.
Grundfos può fornire i dati idraulici delle pompe CR, CRI, CRE e
CRIE per le quali è possibile scaricare i file GSC nell'unità CU
354. Immettere manualmente i dati di potenza.
Per tutti gli altri tipi di pompe, è necessaria l'immissione manuale
dei dati idraulici ed elettrici delle pompe. Vedi sezione
8.7.35 Dati, prestaz. pompe
(4.3.19).
(4.3.25).
(4.3.8).
8.7.41 Sensori remoti
(4.3.25).
8.7.42 Sensore
