8.5.3 Alternatywne wartości zadane (2.1.3)

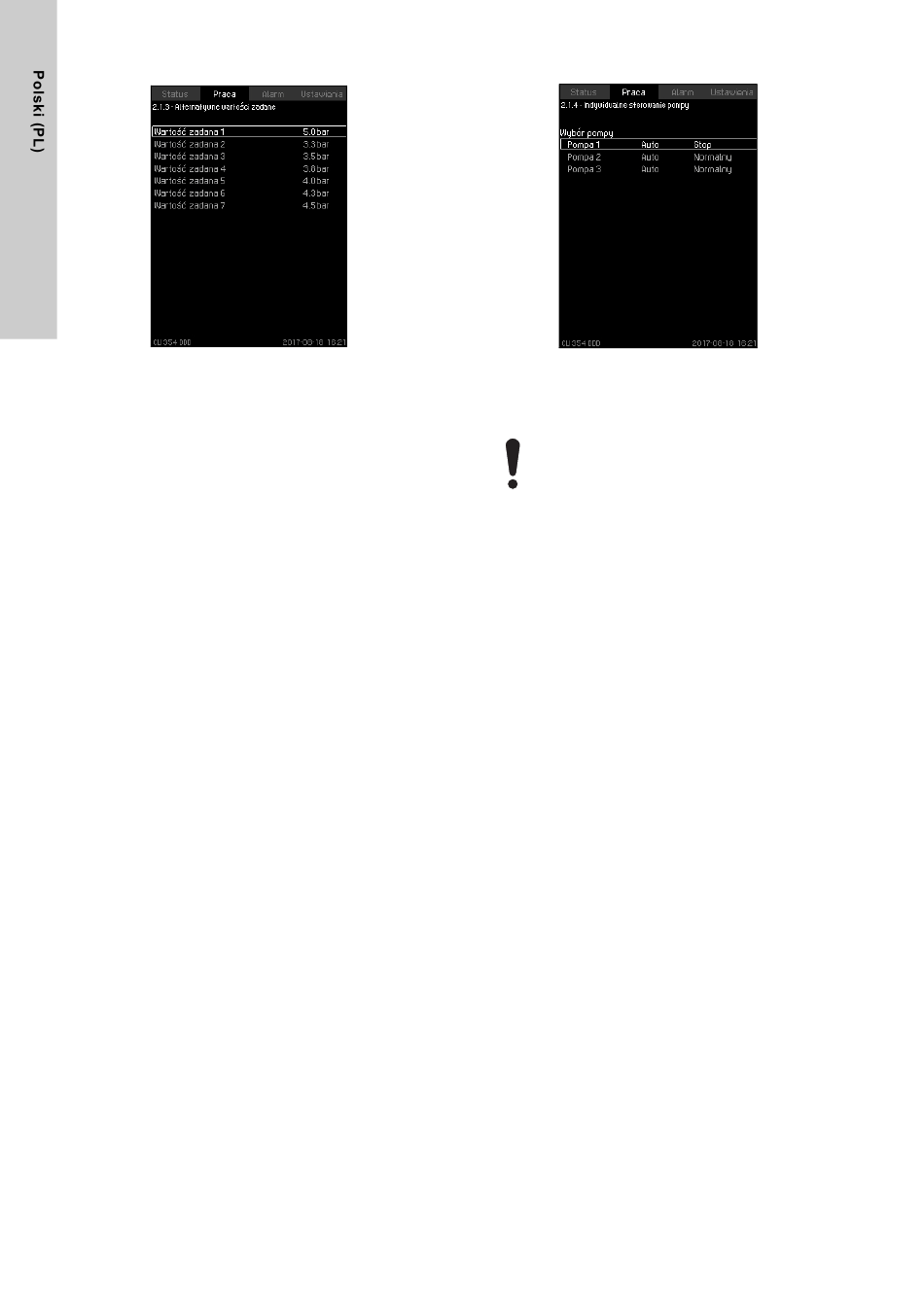

Rys. 34 Alternatywne wartości zadane
Opis
Oprócz głównej wartości zadanej 1 pokazanej na ekranie 2
w menu "Praca" można ustawić sześć alternatywnych wartości
zadanych dla regulacji głównej.
Każdą z alternatywnych wartości zadanych można aktywować za
pośrednictwem styków zewnętrznych. Zob. rozdziały
8.7.3 Alternatywne wartości zadane (4.1.2)
wartości zadane 2-7 (4.1.2.1 -
Zakres ustawień
Zakres ustawień wartości zadanej dla sterownika głównego
zależy od zakresu przetwornika głównego. Zob. rozdział
8.7.7 Przetwornik główny (4.1.4).
Ustawianie z poziomu panelu sterowania
• Praca > Dalsze ustawienia > Alternatywne wartości zadane.
Ustawić wartość zadaną.
Ustawienie fabryczne
Wartość zadana 1 ustawiona jest na wartość 3 barów.
338
i 8.7.4 Alternatywne
4.1.2.7).
8.5.4 Indywidualne sterowanie pompy (2.1.4)
Rys. 35 Indywidualne sterowanie pompy
Opis
Można zobaczyć stan i tryb pracy pomp.
Po wybraniu trybu pracy ręcznej pompy nie będą
regulowane przez sterownik CU 354.
Auto
Pompy są regulowane przez regulator PI zapewniający, że
zestaw pracuje z wymaganymi osiągami.
Ręczny
Pompa nie jest sterowana przez regulator PI, ale ustawiona na
jeden z następujących trybów pracy ręcznej:
• Normalny
– Pompa pracuje z ustawioną prędkością.
• Stop
– Pompa została wyłączona.
W trybie pracy ręcznej pompy nie podlegają normalnemu
kaskadowemu sterowaniu i regulacji prędkości. Pompy
sterowane ręcznie są rozpoznawane jako "zakłócenie" normalnej
pracy zestawu.
Jeżeli jedna lub więcej pomp pracuje w trybie ręcznym, zestaw
może nie być w stanie pracować z ustawionymi osiągami.
Dostępne są dwa ekrany dla omawianej funkcji. Na pierwszym
ekranie wybierana jest pompa, która będzie konfigurowana, a na
drugim - tryb pracy.
Zakres ustawień
Można wybrać wszystkie pompy.
Ustawianie z poziomu panelu sterowania
Praca > Dalsze ustawienia > Indywidualne sterowanie pompy.
