8.7.64 Stato del software (4.5.9)

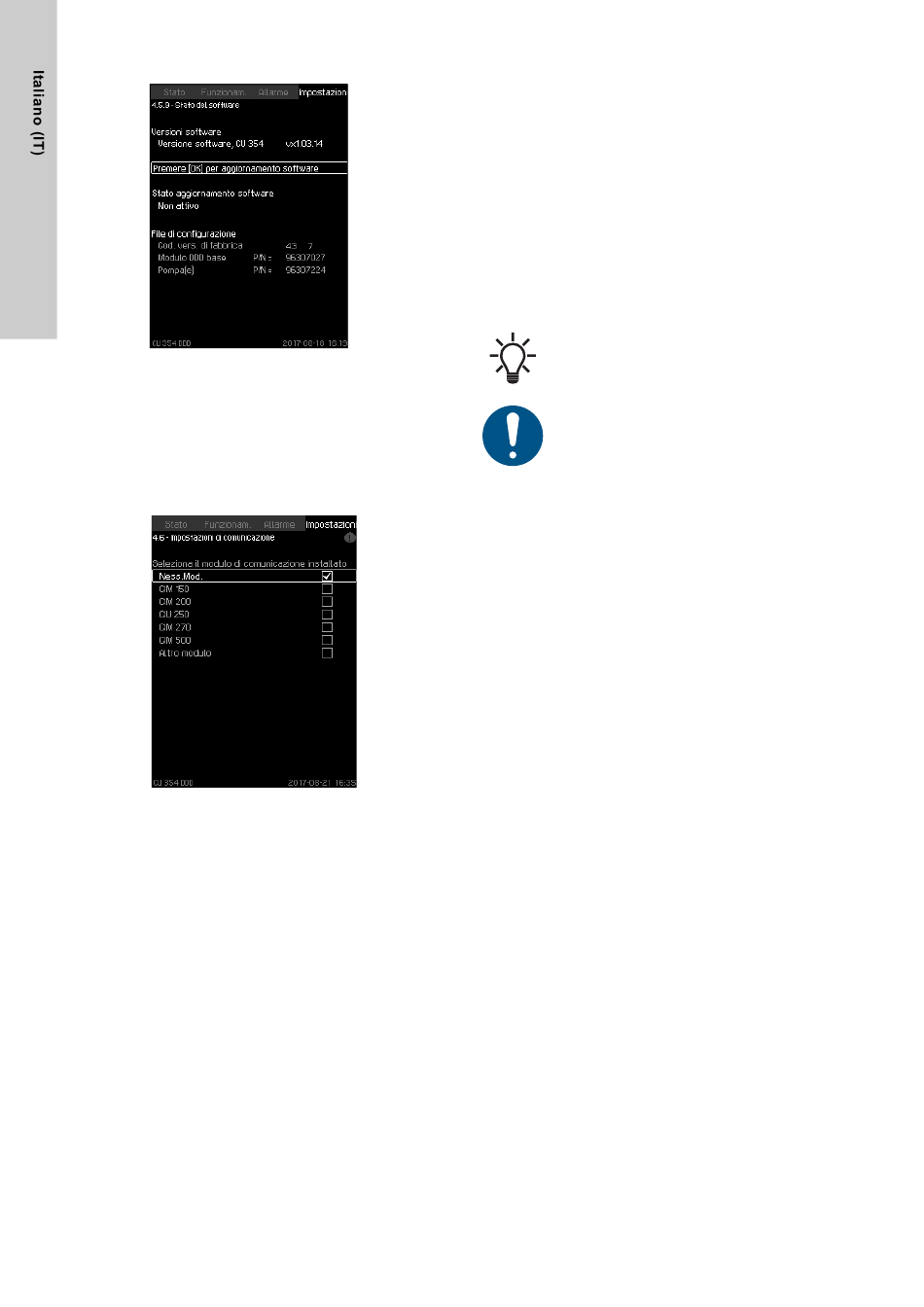

Fig. 119Stato del software
Descrizione
Questa schermata mostra lo stato del software installato nell'unità
CU 354. Inoltre, sono indicati il codice della versione ed il codice
del prodotto dei file di configurazione (GSC) presenti nell'unità. È
inoltre possibile aggiornare la versione software. Per ulteriori
informazioni, contattare Grundfos.

8.7.65 Impostazioni di comunicazione (4,6)

Fig. 120Impostazioni di comunicazione
Selezione del modulo di comunicazione CIM
In questa schermata, è necessario selezionare il modulo di comu-
nicazione integrato nell'unità CU 354. Questo modulo non deve
essere confuso con il modulo CIM 250 che comunica con i sen-
sori di pressione esterni.
Selezionare tutti i sottomenu e immettere i dati richiesti in ognuno
di essi.
Ciascun modulo di comunicazione presenta una serie di sotto-
menu di configurazione e di funzioni speciali.
312
L'unità CU 354 supporta questi protocolli:
• GENIbus RS-485
• Profibus DP
• Modbus RTU tramite RS-485
• Modbus TCP e SMS tramite GSM o GPRS
• Grundfos Remote Management (GRM)
L'unità CU 354 supporta questi moduli CIM:
• Nessun modulo, unità autonoma DDD
• CIM 150
• CIM 200
• CIM 250
• CIM 270
• CIM 500
• Altro modulo (moduli di comunicazione futuri).
Il tipo di modulo di comunicazione utilizzato è ripor-
tato sul retro dell'unità CU 354.
Il codice PIN della scheda SIM deve essere impo-
stato su 4321 prima che CIM 270 possa stabilire la
comunicazione con una rete GSM.
Cambiare il codice PIN inserendo la scheda SIM in un telefono
cellulare. Consultare il manuale del telefono cellulare per ulteriori
dettagli.
Configurazione tramite la rete
Quando il modulo CIM integrato nell'unità CU 354 è stato configu-
rato, è possibile procedere con la restante configurazione usando
la linea di comunicazione stabilita.
