Intervallo di impostazione
• Attivazione ed impostazione dell'evento.

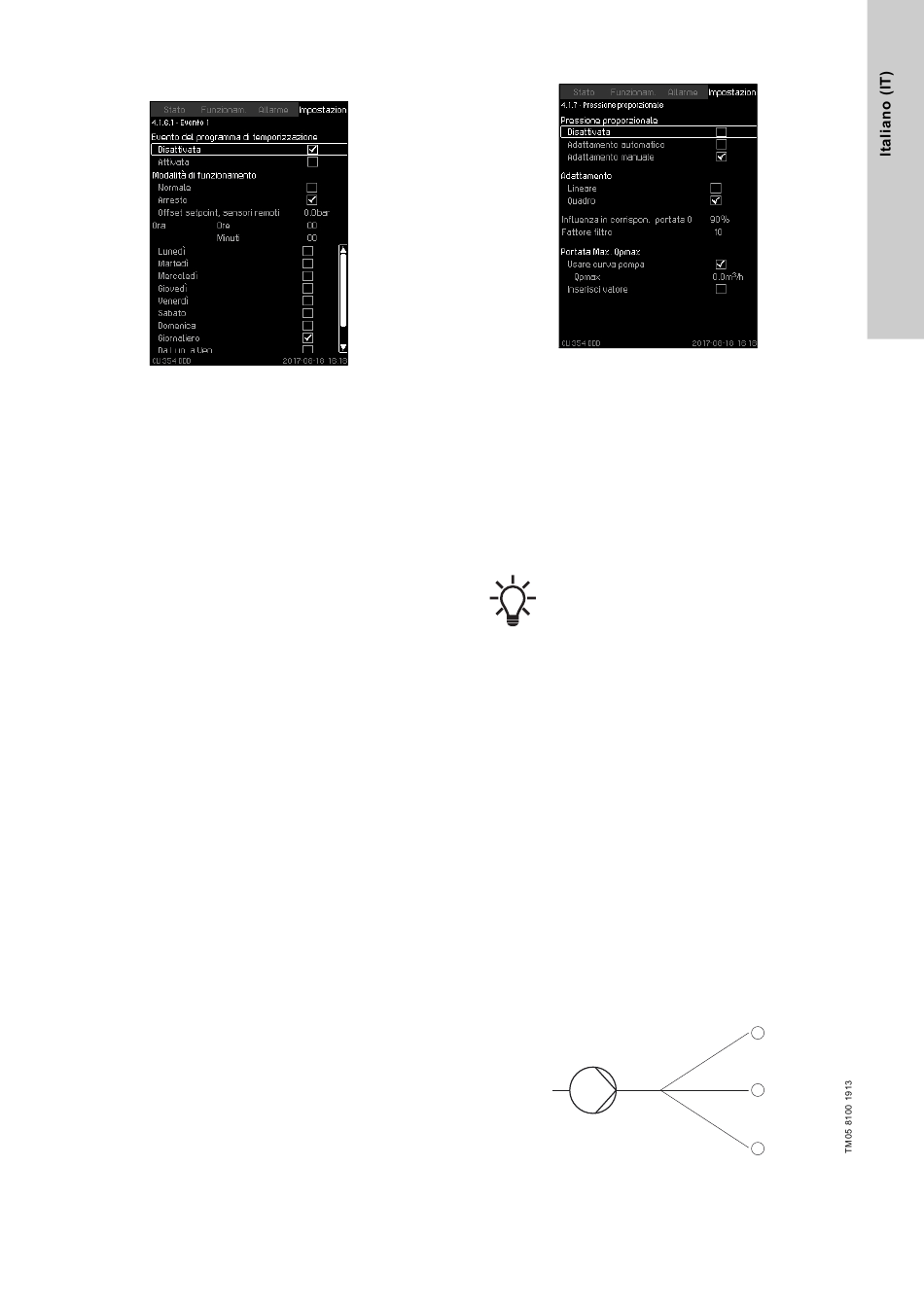

Fig. 51 Evento 1
Impostazione tramite quadro comandi
• Impostazioni > Regolatore primario > Programma di temporiz-
zazione.
1. Abilitare la funzione nella schermata 4,1.6.
2. Selezionare e abilitare uno dei dieci eventi nelle schermate da
4,1.6,1 a 10.
3. Selezionare: Normale o Arresto.
(Saltare il passaggio 4 se si seleziona "Arresto".)
4. Impostare quanto segue:
• "Offset setpoint, sensori remoti" per "Adattamento automatico"
mode
• "Setpoint, anello chiuso" per la modalità "Adattamento
manuale" e "Disattivata".
5. Impostare: Ora: Ore, Minuti.
6. Selezionare i giorni della settimana in cui devono essere atti-
vate le impostazioni.
7. Premere [Indietro].
8. Ripetere i passaggi dal 2 al 7 se è necessario abilitare diversi
eventi. È possibile impostare fino a dieci eventi.
Impostazione di fabbrica
La funzione è disabilitata.

8.7.9 Pressione proporzionale (4.1.7)

Fig. 52 Pressione proporzionale
Descrizione
Con questa funzione il setpoint viene automaticamente adattato
alla portata effettiva per compensare le perdite dinamiche dipen-
denti dalla portata.
La pressione proporzionale funziona in due modi diversi, a
seconda della modalità di funzionamento selezionata. Vedi di
seguito:
Disattivata
Disabilitare la funzione per mantenere una pressione costante
sulla stazione di pompaggio.
Se questa funzione è disabilitata, i dati provenienti
dai sensori remoti non vengono utilizzati.
Adattamento automatico
Questa funzione ottimizza automaticamente la curva a pressione
proporzionale utilizzando i dati di pressione registrati dai sensori
remoti e garantisce una pressione costante presso l'utente o sui
punti critici. La pressione sulla stazione di pompaggio varia a
seconda delle modalità di utilizzo sui punti critici.
La pressione dell'impianto viene regolata automaticamente
quando si registra una variazione nella richiesta di acqua sulla
stazione di pompaggio. Il regolatore assicura che una variazione
di caratteristiche dell'impianto sui punti critici comporti una carat-
teristica di curva modificata basata sui dati registrati ricevuti quo-
tidianamente dai sensori remoti. L'impianto cambia la curva di
regolazione della pressione proporzionale di massimo ± 0,2 bar
al giorno per garantire una pressione stabile in tutto l'impianto.
Potrebbero, quindi, essere necessari diversi giorni per ottenere
l'effetto completo di un cambio, ad esempio nella rete di distribu-
zione dell'acqua o nello schema di consumo.
Impostare la pressione minima necessaria se si abilita l'adatta-
mento automatico. Ciò garantisce una pressione di mandata
minima sulla stazione di pompaggio. Vedi fig. 52.
L'adattamento avviene in una determinata area di prestazioni a
seconda delle caratteristiche della pompa e dell'impianto. Vedi
fig. 54.
Fig. 53 Modello semplificato della rete di distribuzione
dell'acqua
1
2
3
