6.1.1 Bombas
O Control DDD é concebido para controlo de bombas de abaste-
cimento de água.
As bombas principais do sistema devem ser do
mesmo tipo e da mesma capacidade.
6.1.2 Versão de controlo
O Control DDD está dividido em três grupos baseados na
variante de controlo:
Versão de
Descrição
controlo
Duas a seis bombas Grundfos com conversor de
-E
frequência integrado (0.37 - 22 kW).
Duas a seis bombas ligadas a um conversor de
-EC
frequência Grundfos CUE - um por bomba.
Duas a seis bombas ligadas a conversores de
-EF
frequência VDF - um por bomba.
Consulte também a secção 7. Descrição geral das variantes de
controlo.

6.1.3 Sensor remoto

O sensor remoto regista a pressão na rede de distribuição de
água no utilizador final ou ponto crítico. A cada 24 horas os
dados registados são enviados como mensagem de texto ao con-
trolador através da rede GSM. Os dados são combinados com os
dados de outros sensores remotos, formando um modelo da rede
de distribuição. Os sensores podem ser definidos de forma a
emitirem um aviso se a pressão descer abaixo de um limite defi-
nido pelo utilizador.
Consulte também as instruções de instalação e funcionamento
do logger Sofrel LS42 e do sensor XiLog.

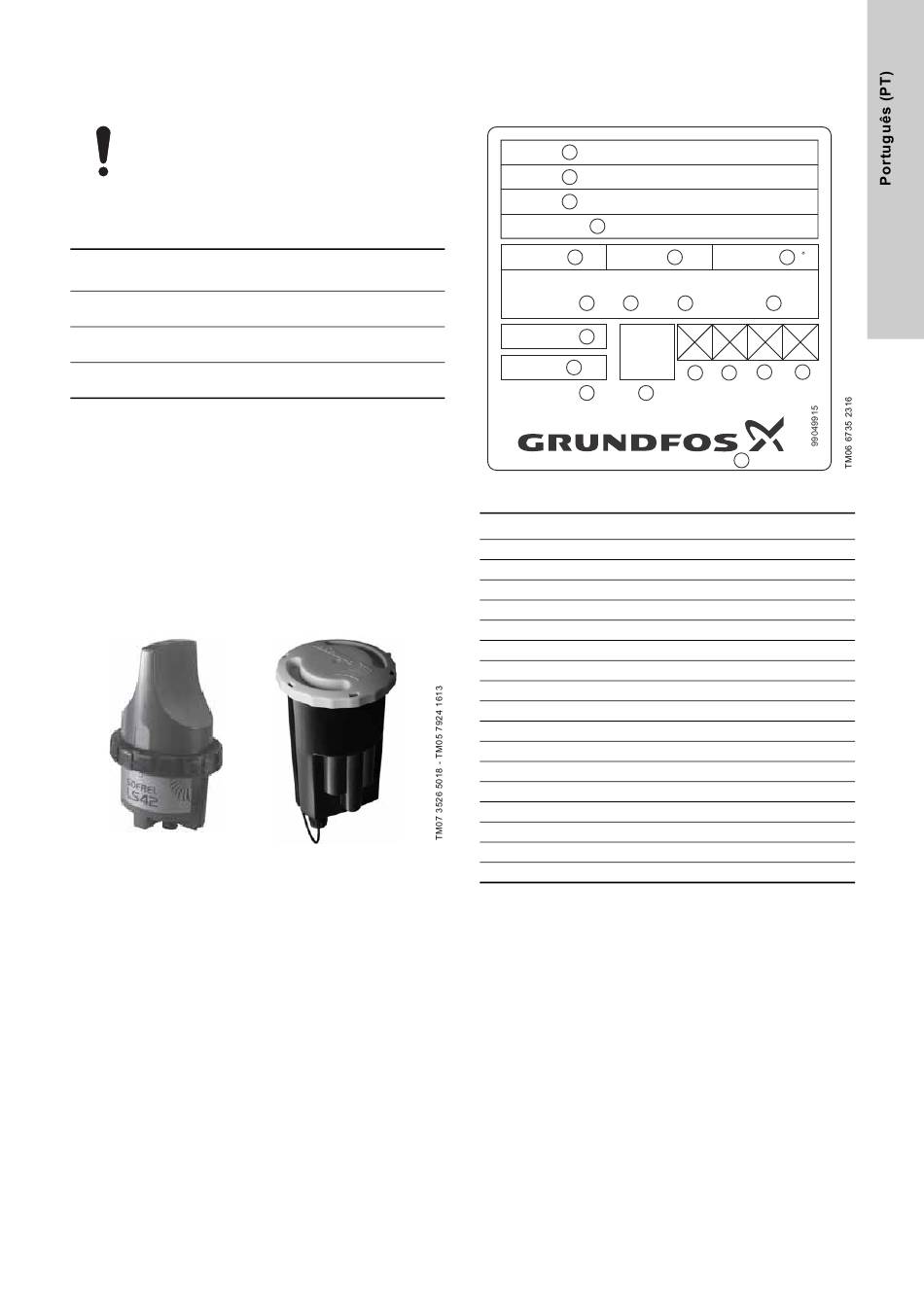

Fig. 6 Logger Sofrel LS42 e sensor XiLog
6.2 Identificação
6.2.1 Chapa de características
A chapa de características está fixada no armário de controlo.
Type: 1
Model: 2
3
Mains:
4
Order NO.:
In: A Icc:
5
No. I
min
8 9
Pumps: A
12
IP Class:
QR
code
13 kg
Weight:
MADE IN XXX 14 15
DK - 8850 - Bjerringbro - Denmark
Fig. 7 Chapa de características
Pos. Descrição
1 Designação do tipo
2 Modelo (N.° de peça, n.° de série SAP, ano e semana)
3 Tensão de alimentação
4 N.° de encomenda
5 Corrente nominal [A]
6 Classificação de corrente de curto-circuito [kA]
7 Temperatura ambiente máxima [°C]
8 Número de bombas principais
9 Corrente de bomba mínima [A]
10 Corrente de bomba máxima [A]
11 Método de arranque
12 Classe de proteção
13 Peso líquido
14 País de origem
15 Código QR
16-19 Marcas de homologações
20 Endereço da empresa
kA T : C
6 7
ambmax
I Starting Method
max
10 11
A
1 2 3 4
16 17 18 19
20
