8.7.7 Sensor, druckseitig (4.1.4)

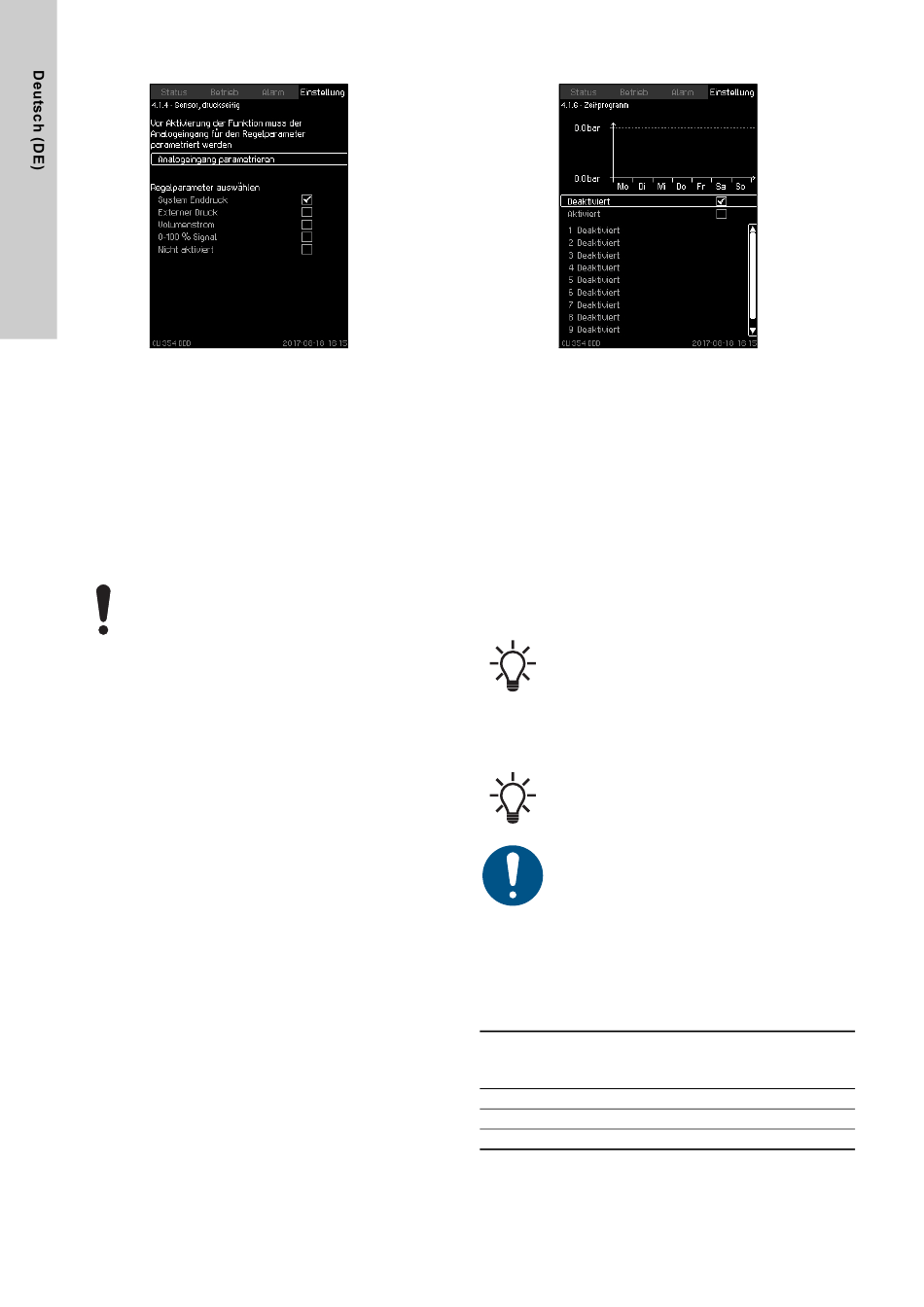

Abb. 49 Sensor, druckseitig
Beschreibung
Auf dieser Bildschirmseite werden der Regelparameter der
Anlage ausgewählt und der Sensor zum Messen des Parameters
eingestellt.
Einstellbereich
•
System Enddruck
•
Externer Druck
•
Volumenstrom-3
•
0-100 % Signal
•
Nicht aktiviert.
Der primäre Regelparameter muss immer auf "Sys-
tem Enddruck" eingestellt werden.
Einstellungen über das Bedienfeld
•
Einstellung > Primärsteuerung > Sensor, druckseitig > Ana-
logeingang parametrieren. Die Bildschirmseite
gänge (4.3.8)
wird aufgerufen.
1. Wählen Sie den Analogeingang (AI) für den primären Sensor
aus und stellen Sie die Parameter ein.
2. Drücken Sie auf die Zurück-Taste.
3. Wählen Sie den Regelparameter für den primären Sensor
aus.
Werkseinstellung
Als Regelparameter für den primären Sensor ist "System End-
druck" eingestellt. Der Sensor ist an den Analogeingang AI1 der
CU 354 angeschlossen. Weitere Parameter für den primären
Sensor können mithilfe des Inbetriebnahmeassistenten ausge-
wählt werden.
94
8.7.8 Zeitprogramm (4.1.6)
Abb. 50 Zeitprogramm
Beschreibung
Mithilfe dieser Funktion können Sollwerte eingestellt sowie Zeit
und Datum für ihre Aktivierung vorgeben werden. Darüber hinaus
können Sie Zeit und Datum für die Abschaltung der Anlage einge-
ben.
Das Uhrprogramm arbeitet je nach ausgewähltem Modus auf
zwei verschiedene Weisen. Siehe unten.
Weitere Informationen hierzu finden Sie im Abschnitt
8.7.9 Proportionaldruck
Automatische Anpassung
Bei diesem Modus können Sie einen Offset zum Sollwert aller
Fernsensoren hinzufügen. Die Anlage erhöht daraufhin den
Druck am Fernsensor um den eingegebenen Wert. Verwenden
Sie negative Werte, um den Druck zu reduzieren.
Analogein-
Manuelle Anpassung und Deaktiviert
In diesen Modi ist der eingegebene Wert der absolute Enddruck
an der Pumpstation.
Wenn Sie die Ereignisse zum Ändern des Offsets verwenden,
beachten Sie bitte, dass sich durch Hinzufügen von 0,5 bar in
einem Zeitfenster sowie von ebenfalls 0,5 bar in dem Zeitfenster
direkt danach für beide Einstellungen ein Sollwert von +0,5 bar
ergibt.
Der Offset wird immer zum ursprünglichen Sollwert hinzugerech-
net. Siehe die nachfolgende Tabelle.
Zeit
[hh:mm]
08:00 - 09:00
09:00 - 10:00
10:00 - 11:00
(4.1.7).
Wenn das Zeitprogramm im Modus "Automatische
Anpassung" deaktiviert ist, werden alle Sollwerte der
Fernsensoren auf die tatsächlich angegebenen
Werte umgestellt (Offset = 0).
Wenn Zeitprogramm im Modus "Manuelle Anpas-
sung" oder "Deaktiviert" deaktiviert ist, ist der aktive
Sollwert der zuletzt verwendete Sollwert des Zeitpro-
gramms.
Zum Aktivieren vom Zeitprogramm sind mindestens
zwei Ereignisse erforderlich: eines zum Starten und
eines zum Abschalten der Anlage.
Sollwert
Offset
[bar]
[bar]
2,5
0,5
2,5
0,5
2,5
1,0
Resultierender
Druck
[bar]
3,0
3,0
3,5
