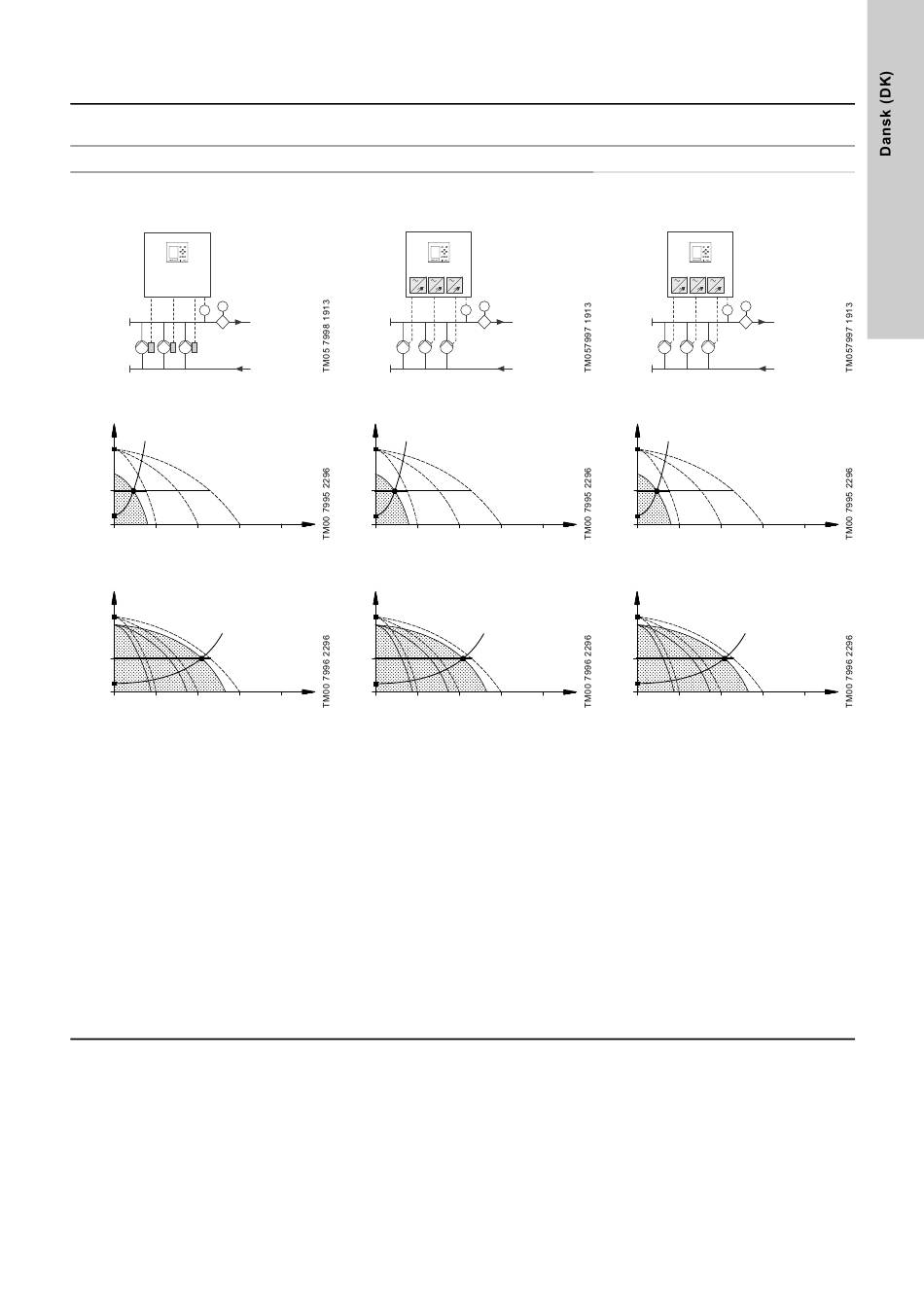

7. Oversigt over styringsvarianter

Eksemplerne nedenfor er baseret på mulige hastighedsregulerede anlæg.
Anlæg med hastighedsregulerede
pumper
Control DDD-E
E: Control DDD med tre E-pumper.
FT
PT
Fig. 9 Anlægsoversigt, E-pumper
H
H
sæt
Fig. 12 Én E-pumpe i drift
H
H
sæt
Fig. 15 Tre E-pumper i drift
• Control DDD-E opretholder trykket ved de
kritiske punkter i anlægget ved trinløs til-
pasning af pumpernes hastighed.
• Anlæggets ydelse reguleres efter behovet
ved ind- og udkobling af det nødvendige
antal pumper og ved parallel regulering af
pumperne i drift.
• Pumpeskift sker automatisk og afhænger
af belastning, driftstimer og fejl.
• Alle pumper i drift kører med samme
hastighed.
• Antallet af pumper i drift afhænger også
af pumpernes energiforbrug. Hvis kun én
pumpe er nødvendig, vil to pumper køre
ved en lavere hastighed hvis dette giver
et lavere energiforbrug. Dette kræver at
pumpens differenstryk måles, og at pum-
pekurvedata er til rådighed for styringen.
Anlæg med pumper tilsluttet frekvensomformere
Control DDD-EC
EC: Control DDD med tre pumper tilslut-
tet hver sin Grundfos CUE-frekvensom-
former.
FT
PT
Fig. 10 Anlægsoversigt,
frekvensomformere
H
H
sæt
Q
Fig. 13 Én pump tilsluttet en
frekvensomformer i drift
H
H
sæt
Q
Fig. 16 Tre pumper tilsluttet
frekvensomformere i drift
• Control DDD-EC opretholder trykket ved
de kritiske punkter i anlægget ved trinløs
tilpasning af pumpernes hastighed.
• Anlæggets ydelse reguleres efter behovet
ved ind- og udkobling af det nødvendige
antal pumper og ved parallel regulering af
pumperne i drift.
• Pumpeskift sker automatisk og afhænger
af belastning, driftstimer og fejl.
• Alle pumper i drift kører med samme
hastighed.
• Antallet af pumper i drift afhænger også
af pumpernes energiforbrug. Hvis kun én
pumpe er nødvendig, vil to pumper køre
ved en lavere hastighed hvis dette giver
et lavere energiforbrug. Dette kræver at
pumpens differenstryk måles, og at pum-
pekurvedata er til rådighed for styringen.
Control DDD-EF
EF: Control DDD med tre pumper tilsluttet
hver sin frekvensomformer.
FT
PT
Fig. 11 Anlægsoversigt,
frekvensomformere
H
H
sæt
Q
Fig. 14 Én pump tilsluttet en
frekvensomformer i drift
H
H
sæt
Q
Fig. 17 Tre pumper tilsluttet
frekvensomformere i drift
• Control DDD-EF opretholder trykket ved
de kritiske punkter i anlægget ved trinløs
tilpasning af pumpernes hastighed.
• Anlæggets ydelse reguleres efter behovet
ved ind- og udkobling af det nødvendige
antal pumper og ved parallel regulering af
pumperne i drift.
• Pumpeskift sker automatisk og afhænger
af belastning, driftstimer og fejl.
• Alle pumper i drift kører med samme
hastighed.
• Antallet af pumper i drift afhænger også
af pumpernes energiforbrug. Hvis kun én
pumpe er nødvendig, vil to pumper køre
ved en lavere hastighed hvis dette giver
et lavere energiforbrug. Dette kræver at
pumpens differenstryk måles, og at pum-
pekurvedata er til rådighed for styringen.
Q
Q
