H
[m]
60
50
SP
40
A
30
20
10

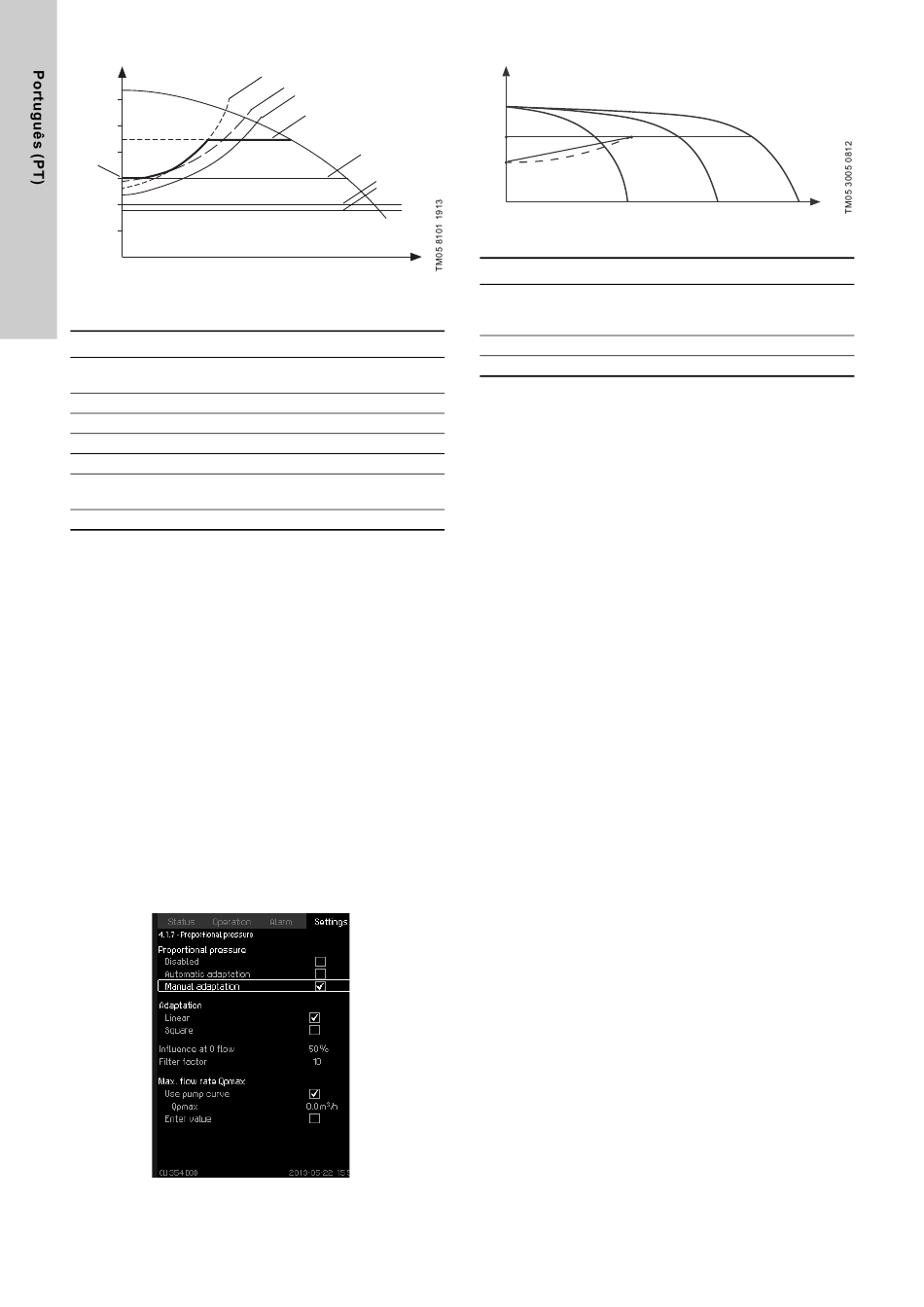

Fig. 54 Adaptação automática da curva de pressão proporcio-
nal
Pos. Descrição
Pressão a caudal 0. Ponto inicial do controlo de pres-
A
são proporcional.
B1 Características do sistema 1
B2 Características do sistema 2
B3 Características do sistema 3
C Curva de pressão proporcional
Pressão mínima necessária na estação de bombea-
D
mento
E Pressão mínima necessária nos sensores remotos
A função tem os seguintes objetivos:
• para aumentar o conforto do utilizador
• para reduzir as fugas da tubagem
• para minimizar o desgaste da tubagem
• para reduzir o consumo de energia.
Gama de configuração
• Seleção do modo de controlo.
• Pressão de descarga mín..
Configuração através do painel de controlo
• Ajustes > Controlador princ. > Pressão proporcional.
1. Selecione: Adaptação automática: Activada.
2. Configure: Pressão de descarga mín..
Adaptação manual
Configure a função para " Adaptação manual" para o controlador
adaptar automaticamente o valor de ajuste ao caudal efetivo, de
forma a compensar as perdas dinâmicas dependentes do caudal.
Em sistemas com bombas CR, as curvas da bomba podem ser
utilizadas para calcular o caudal máximo para o valor de ajuste
selecionado. É possível configurar um fator filtro para evitar flutu-
ações.
Fig. 55 Adaptação manual da pressão proporcional
A adaptação pode ser linear ou quadrada. Consulte a fig. 55.
410
B1
B2
B3
C
D
E
Q
H
C B
A
Fig. 56 Pressão proporcional, adaptação manual
Pos. Descrição
Pressão a caudal 0. Ponto de início do controlo de pres-
A são proporcional (influência a caudal 0 = x % do valor
de ajuste)
B Qpmax
C Valor de ajuste
A função tem os seguintes objetivos:
• compensar perdas de pressão
• reduzir o consumo de energia
• aumentar o conforto do utilizador.
Gama de configuração
• Seleção do modo de controlo
• Influência a caudal 0
• Caudal estimado
• Factor filtro.
Configuração através do painel de controlo
• Ajustes > Controlador princ. > Pressão proporcional.
1. Selecione: Activada.
2. Selecione:
• Adaptação
• Linear / Quadrada.
3. Configure: Influência a caudal 0.
4. Configure: Factor filtro.
5. Selecione: Curva da bomba usada ou Valor validado.
6. Configure "Qpmax" se tiver selecionado "Valor validado".
Configuração de fábrica
Adaptação automática.
Q
