Registrering af lavt flow
Lavt flow vil opfanges af:
• direkte flowmåling med en flowmåler.
En membranbeholder med en vis størrelse og et vist fortryk er
påkrævet.
Membranbeholderstørrelse
Anbefalet membranbeholderstørrelse
Pumpetype
-E
CRI, CRIE 3 8
CRI, CRIE 5 12
CRI, CRIE 10 18
CRI, CRIE 15 80
CRI, CRIE 20 80
CR, CRE 32 80
CR, CRE 45 120
CR, CRE 64 120
CR, CRE 90 180
CR, CRE 120 180
CR, CRE 150 180
Fortryk
For hele DDD-anlægget, 0,7 x sætpunktet.
Det minimale flow kan indstilles, det vil sige det flow hvor DDD-
anlægget skifter til start/stop-styring af den sidste pumpe i drift.
Indstillingsområde
Start/stop-bånd: 5-30 %
2-50 % af en af pumpernes nomi-
nelle flow (Qnom). Det kan indstilles
Minimumsflow:
hvis der er valgt direkte flowmåling
med flowmåler.
Fordeling over sætpunkt: 0-100 %
Indstilling via betjeningspanel
• Indstillinger > Sekundære funktioner > Stopfunktion
1. Indstil: Aktiveret.
2. Vælg: Gå til indstilling af analog indgang
Billede 8.7.28 Analoge indgange (4.3.8)
3. Vælg den analoge indgang som flowkontakten er tilsluttet.
4. Vælg: Flow.
5. Tryk x 2.
6. Indstil: Start/stop-bånd.
7. Indstil: Stopgrænse
Som standard er der en 10-sekunders registrerings-
hysterese.
[liter]
-F -S
8 80
12 120
18 180
80 300
80 400
80 600
120 800
120 1000
180 1500
180 1500
180 1500
vises.
8.7.23 Pilotpumpe (4.3.2)

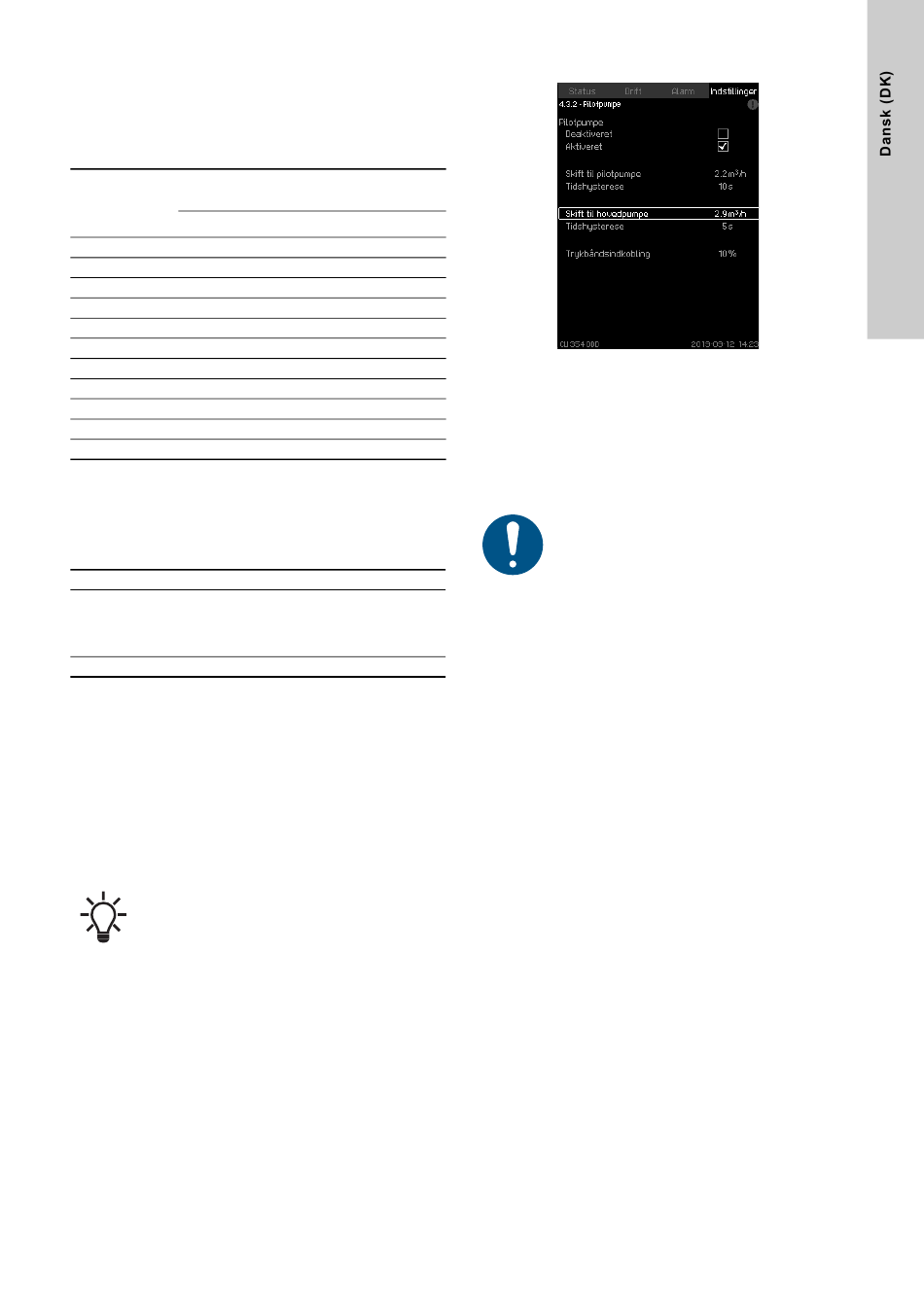

Fig. 73 Pilotpumpe
Beskrivelse
Funktionen bruges til at spare energi i situationer med lavt flow.
Pilotpumpen er typisk Qnom 1/4 af Qnom på hovedpumpen hvil-
ket gør det muligt for anlægget at køre mere energieffektivt ved
lavt flow.
Både ind- og udkoblingshastigheden for pilotpumpe og hoved-
pumpe beregnes ved hjælp af pumpekurvedata.
Pilotpumpen skal aktiveres ved hjælp af PC Tool. Vi
anbefaler at uploade pumpedata til pilotpumpen eller
at gå til menu 8.7.35 Pilotpumpekurvedata (4.3.18)
1. Aktivér/deaktiver pilotpumpen
2. Skift til pilotpumpe
Indstil flowet til skiftet fra hovedpumpe til pilotpumpen.
Fabriksindstillingen er 75 % af pilotpumpens Qnom
– Tidshysterese
Indstil forsinkelsestidspunktet for skiftet til et stabilt lavt flow
før skiftet.
3. Skift til hovedpumpe
Indstil flowet til skiftet fra pilotpumpe til hovedpumpen.
Fabriksindstillingen er 95 % af pilotpumpens Qnom.
– Tidshysterese
Indstil forsinkelsestidspunktet for skiftet til et stabilt lavt flow
før skiftet.
– Trykbåndsindkobling
Indstil trykbåndet i procent af sætpunktet. Trykbåndet bru-
ges til ind- og udkobling af pumper
– Hovedpumper udkobler når pilotpumpen ramper op til et sta-
bilt sætpunkt "+ eller og" afgangstryk
– Pilotpumpen udkobler når hovedpumperne ramper op til et
stabilt sætpunkt "+ eller og" afgangstryk
– Eller hvis pilotpumpen kører med 100 % og trykbåndet er
under sætpunktstrykbånd, vil hovedpumperne koble ind.
Indstilling via betjeningspanelet
• Indstillinger > Sekundære funktioner > Pilotpumpe.
1. Aktivér pilotpumpe
– Indstil: Skift til pilotpumpe
– Indstil: Tidshysterese
– Indstil: Skift til hovedpumpe
– Indstil: Tidshysterese
2. Indstil: Trykbåndsindkobling
Fabriksindstilling
Funktionen er deaktiveret.
