8.7.46 Pressostato/interruttore di livello (4.4.1.1)

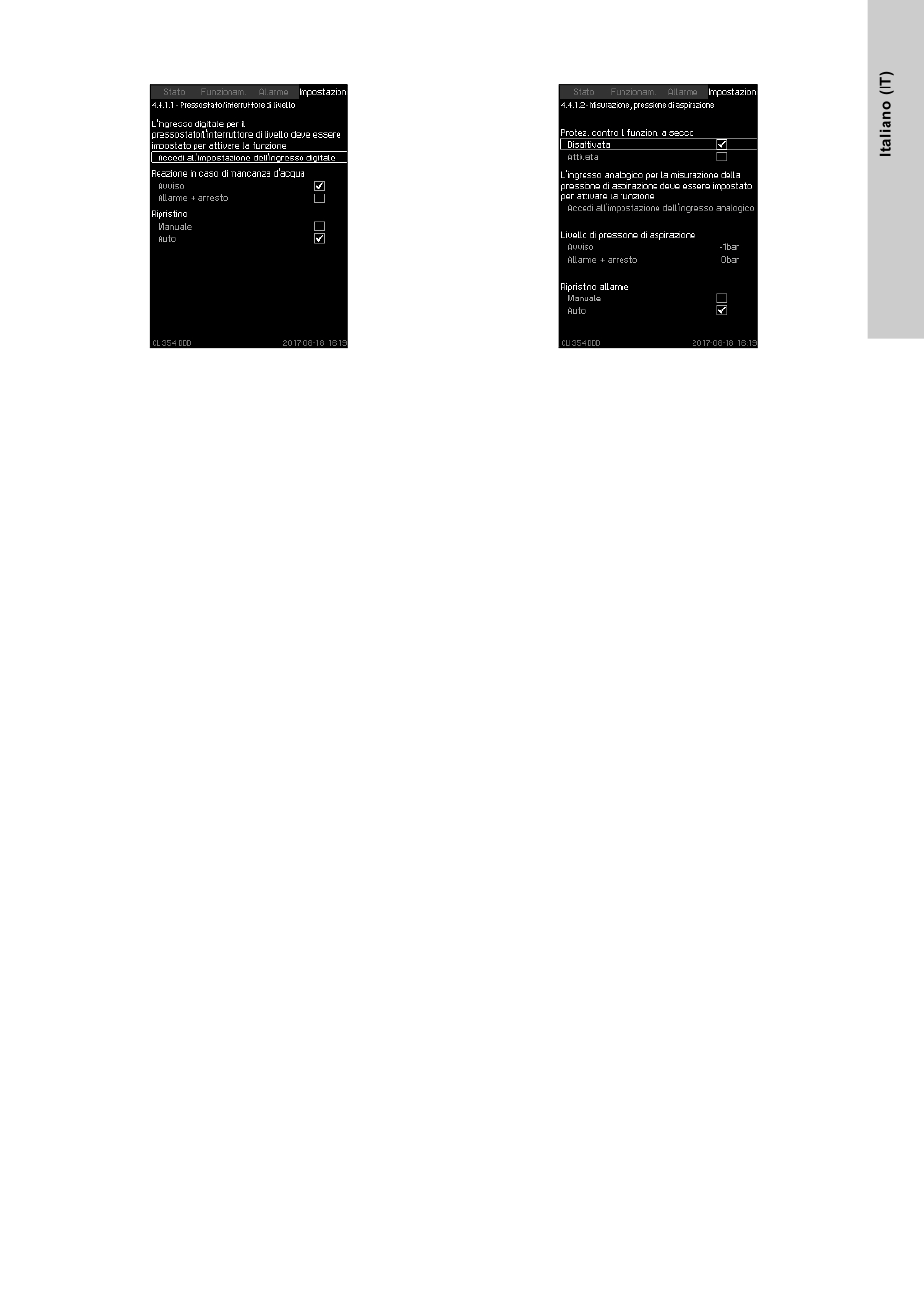

Fig. 100Pressostato/interruttore di livello
Descrizione
La funzione è progettata per monitorare fino a sei diversi valori di
ingresso e permettere loro di influenzare o limitare il setpoint.
L'influenza può essere diversa da quella del sensore primario,
quindi, ad esempio, la regolazione primaria può essere impostata
sulla regolazione della portata e la supervisione può essere impo-
stata sulla pressione di mandata per monitorare e garantire che la
pressione di mandata non scenda mai sotto un livello specifico.
Intervallo di impostazione
• Limiti di setpoint:
Le impostazioni della funzione modificano il setpoint di regola-
zione verso l'alto o verso il basso in base al feedback di super-
visione.
• Impostare Supervisione 1-6 in base ai parametri da monito-
rare.
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Supervisione misura-
zione.
1. Impostare Limiti di setpoint. Selezionare il limite minimo e
massimo.
2. Selezionare da Supervisione 1 a Supervisione 6 per effettuare
le singole impostazioni per ciascun parametro di supervisione.

8.7.47 Misurazione, pressione di aspirazione (4.4.1.2)

Fig. 101Da Supervisione 1 a Supervisione 6
Descrizione
Ogni parametro di Supervisione deve essere definito.
Intervallo di impostazione
• On-Off
– Disabilita sempre: il parametro di supervisione è disabilitato.
– Abilita sempre: il parametro di supervisione è abilitato.
– Abilita tramite ingresso digitale: impostare l'ingresso digitale
per abilitare il parametro di supervisione.
• Valore di ingresso da controllare: selezionare il valore di
ingresso da monitorare.
• Limiti di supervisione: i limiti minimo e massimo per il valore di
ingresso selezionato.
• Guadagno Kp: Da -30 a 30. Per la regolazione inversa, impo-
stare Kp su un valore negativo.
• Tempo integrale Ti: Da 0,0 a 3600 secondi.
Impostazione tramite quadro comandi
• Impostazioni > Funzioni secondarie > Supervisione misura-
zione > Supervisione 1.
1. Impostare On-Off:
• Disabilita sempre
• Abilita sempre
• Abilita tramite ingresso digitale
– Andare alle impostazioni dell'ingresso digitale: impostare
l'ingresso digitale.
– Premere [Indietro].
2. Selezionare il valore di ingresso da monitorare.
3. Premere [Indietro].
4. Impostare Limiti di setpoint. Selezionare il limite minimo e
massimo.
5. Impostare Guadagno Kp.
6. Impostare Tempo integrale Ti.
