8.7.26 模拟量输入 (4.3.8)

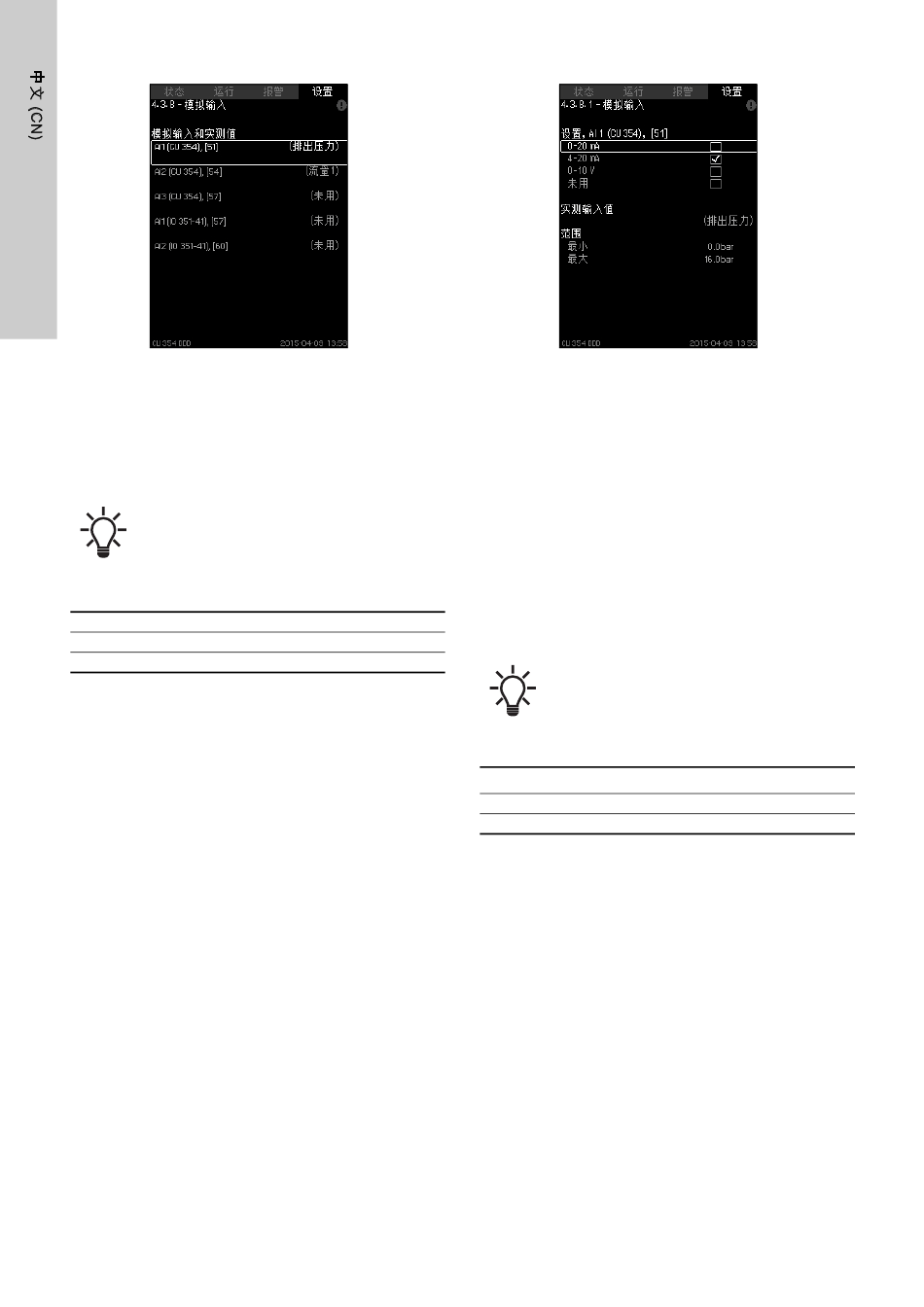

图 77 模拟量输入
描述
CU 354和IO 351B的每个模拟输入均可激活并关联到某个功能。
作为标准配置，该系统具有5个模拟输入。
将显示所有的模拟输入以便确认它们在系统中的物理位置。 可以安
装一个冗余传感器作为主传感器的备份，以提高可靠性并防止运行
意外停止。
如果有两个传感器作为冗余，则应该对它们分别设置
一个模拟输入。
示例
AI1 (CU 354) [51]:
AI1: 模拟输入 1
(CU 354): CU 354
[51]: 终端 51
通过操作面板进行设置
• 设置 > 二级功能 > 模拟量输入。
482
8.7.27 模拟量输入 (4.3.8.1 - 4.3.8.7)
图 78 模拟量输入
描述
在此菜单中，您可以设置模拟输入。 每一个画面分为三个部分：
• 设置输入信号，例如 4-20 mA。
• 测量的输入值，例如"排出压力"
• 传感器或信号传感器的测量范围，例如0-16巴。
设置范围
您可以在每一画面中设置以下参数：
• 未用
• 输入信号范围, 0-20 mA, 4-20 mA, 0-10 V
•
实测输入值
• 传感器范围。
通过操作面板进行设置
• 设置 > 二级功能 > 模拟量输入。
如果模拟输入功能被停用，该页面只会显示上半部分，
也就是模拟输入的设置部分。
如果输入被激活，则将显示中间的"实测输入值"部分。
这样可以在另一个画面中将某一功能与模拟输入相关
联。 当模拟输入已关联到某项功能，CU 354将返回到
此页面进行模拟输入的设置。
出厂设置
模拟输入 功能
AI1 (CU 354) [51] 排出压力
AI3 (CU 354) [57] 流量1-3
