H
[m]
60
50
SP
40
A
30
20
10

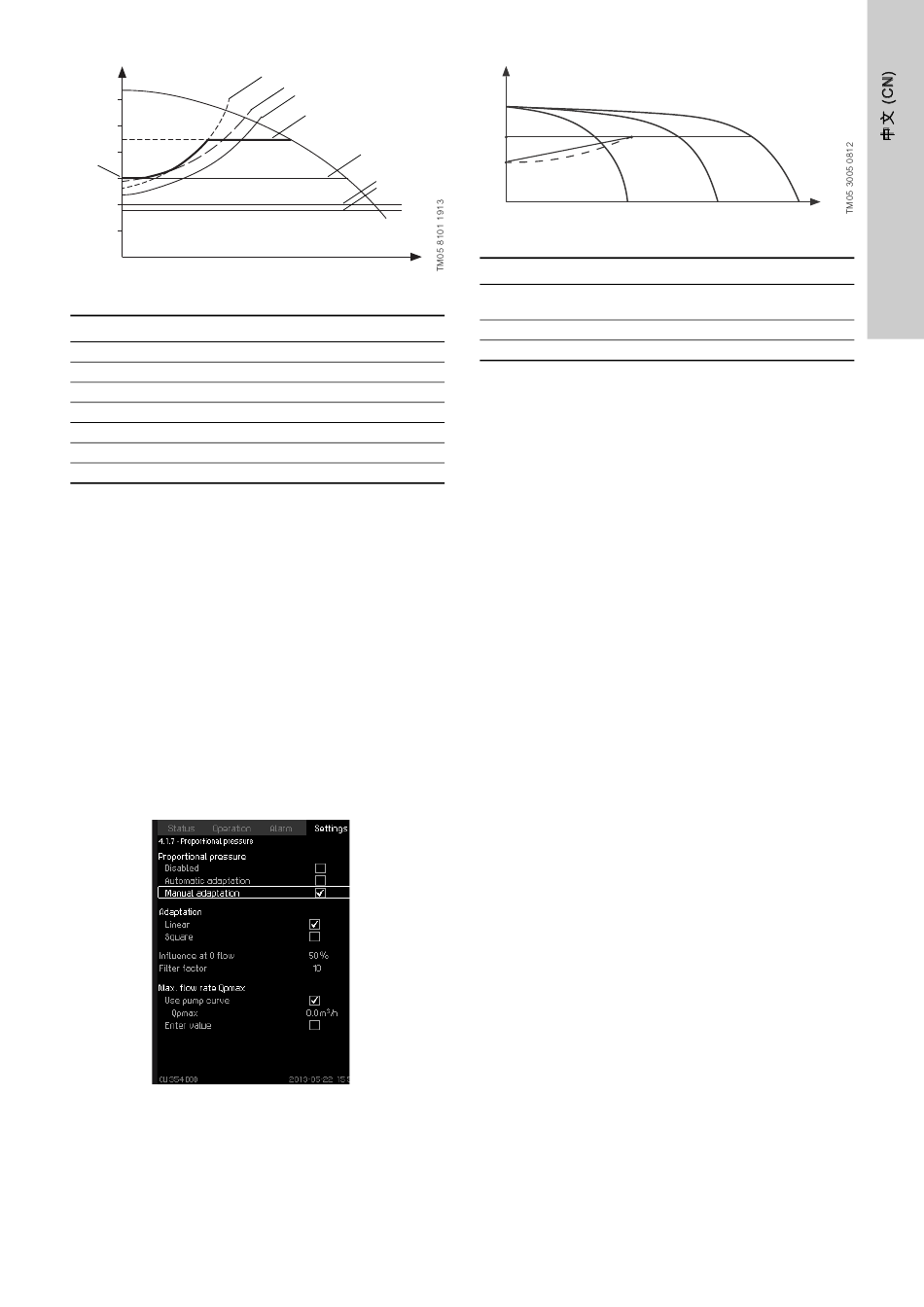

图 54 比例 - 压力曲线的自适应
位置 描述
A 0流量下的压力。 比例压力控制的起点。
B1 系统特点1
B2 系统特点2
B3 系统特点3
C 比例压差控制曲线
D 泵站所需的最小压力
E 远程传感器所需的最小压力
该功能用途如下：
• 增加用户的舒适度
•
减少管道泄漏
• 尽量减少管道磨损
• 降低能耗
设置范围
• 选择控制模式。
•
最小排出压力。
通过操作面板进行设置
• 设置 > 主控器 > 比例压力。
1. 选择： 自动适应: 启用。
2. 设置： 最小排出压力。
手动适应
将此功能设置为"手动适应"，将控制器设置为自动适应实际流量的
设定值，以补偿依赖于流量的动态损耗。 在配备CR泵的系统中，水
泵曲线可被用于计算选定设定值下的最高流量。 可通过设置滤波参
数防止波动。
图 55 手动适应比例压力
适应修改可以是线性或平方。 见图55
B1
B2
B3
C
D
E
Q
。
H
C B
A
图 56 比例压力，手动调整
位置 描述
0流量下的压力。 比例压力控制的起始点 （0流量下的影
A
响=设定值的x%）
B Qpmax
C 设定点
该功能用途如下：
• 对压力损失进行补偿
• 减少能量消耗
•
增加用户使用舒适性。
设置范围
• 控制模式的选择
• 零流量时的影响
• 预估流量
•
过滤系数。
通过操作面板进行设置
• 设置 > 主控器 > 比例压力。
1. 选择： 启用。
2. 选择：
•
修改
•
线性 / 平方。
3. 设置： 零流量时的影响。
4. 设置： 过滤系数。
5. 选择： 泵曲线或输入值。
6. 如果选择"输入值"，应设置"Qpmax"。
出厂设置
自动适应。
Q
