8.3 Descrizione delle funzioni
La descrizione delle funzioni si basa sui quattro menu principali
dell'unità di controllo CU 354:
• Stato
• Funzionam.
• Allarme
• Impostazioni.
Le funzioni si riferiscono a tutte le varianti di regolazione salvo
diversa indicazione.

8.4 Stato (1)

Questa schermata viene mostrata all'accensione e viene visualiz-
zata se i pulsanti del quadro comandi non vengono toccati per 15
minuti.
E
I
C
D

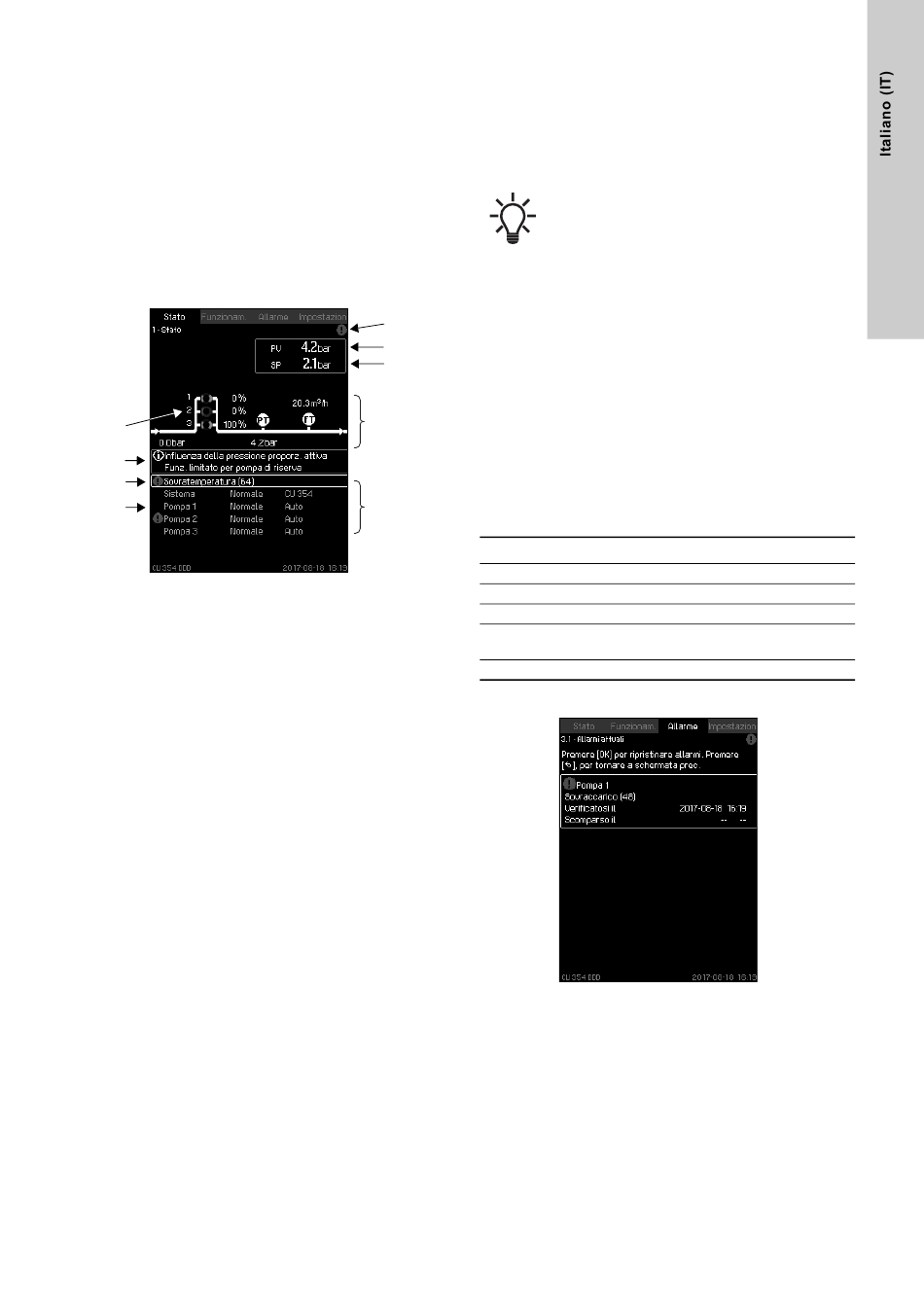

Fig. 18 Stato
Descrizione
Non è possibile effettuare impostazioni in questo menu.
Il valore reale (valore di processo, PV) del parametro di regola-
zione, normalmente "Pressione di mandata", è indicato
nell'angolo in alto a destra (G) unitamente al setpoint selezionato
(SP) (H).
La metà superiore della schermata (A) mostra uno schema
grafico del sistema di pompaggio. I parametri di misura
selezionati vengono mostrati con simbolo del sensore e valore
corrente.
Al centro della schermata viene visualizzato un campo di informa-
zioni (I) nel caso in cui si verifichi una delle seguenti condizioni:
• Funz. limitato per pompa di riserva
• Influenza della pressione proporz. attiva (durante il funziona-
mento manuale)
• Influenza del setpoint esterno attiva
• Setpoint alternativo attivo
• Aumento bassa portata attivo
• Programma di temporizzazione attivo
• Controllo remoto tramite Ethernet
• Controllo remoto tramite GENI (RS-485)
• Limitato causa funzionamento ridotto
• Fermata per bassa portata.
La metà inferiore della schermata (B) mostra quanto segue:
• l'allarme attivo più recente, se presente, e la causa del guasto
con il relativo codice tra parentesi
• lo stato dell'impianto con la modalità di funzionamento cor-
rente e l'origine di regolazione
• lo stato della pompa con la modalità di funzionamento cor-
rente.
Se si è verificato un guasto, nella riga (C) verrà
visualizzato il simbolo di avviso o di allarme con la
causa e il codice di guasto, ad esempio "Sovratem-
peratura (64)".
Se il guasto riguarda una delle pompe, il simbolo di avviso o
allarme verrà visualizzato anche davanti alla riga di stato (D)
della pompa in questione. Allo stesso tempo, l'indicatore di stato
della pompa (E) modificherà il colore a giallo o rosso come
F
descritto nella tabella in basso. Il simbolo di avviso o allarme
verrà visualizzato a destra nella riga superiore della schermata
G
(F). Finché è presente un guasto, il simbolo viene mostrato sulla
H
riga superiore di tutte le schermate.
Per aprire una riga di menu, selezionare la linea con [Giù] o [Su]
e premere [OK].
A
La schermata rende possibile l'apertura delle schermate di stato
facendo visualizzare quanto segue:
• allarmi effettivi
• stato dell'impianto
• stato di ogni pompa.
B
Descrizione dello stato della pompa (E)
Indicatore stato pompa Descrizione
Rotazione, verde
Verde fisso
Rotazione, giallo
Giallo fisso
Rosso fisso

8.4.1 Allarmi attuali (3.1)

Fig. 19 Allarmi attuali
Descrizione
Questa schermata mostra tutti gli allarmi e gli avvisi attivi non
resettati.
Per ulteriori informazioni, vedere le sezioni
(3.1) e 8.6.3 Registro allarmi
Pompa in funzione.
Pompa pronta (non in funzione).
Avviso. Pompa in funzione.
Avviso. Pompa pronta
(non in funzione).
Allarme. Pompa arrestata.
8.6.2 Allarmi attuali
(3.2).
