8.7.54 Pumpen außerhalb des Betriebsbereichs (4.4.7)

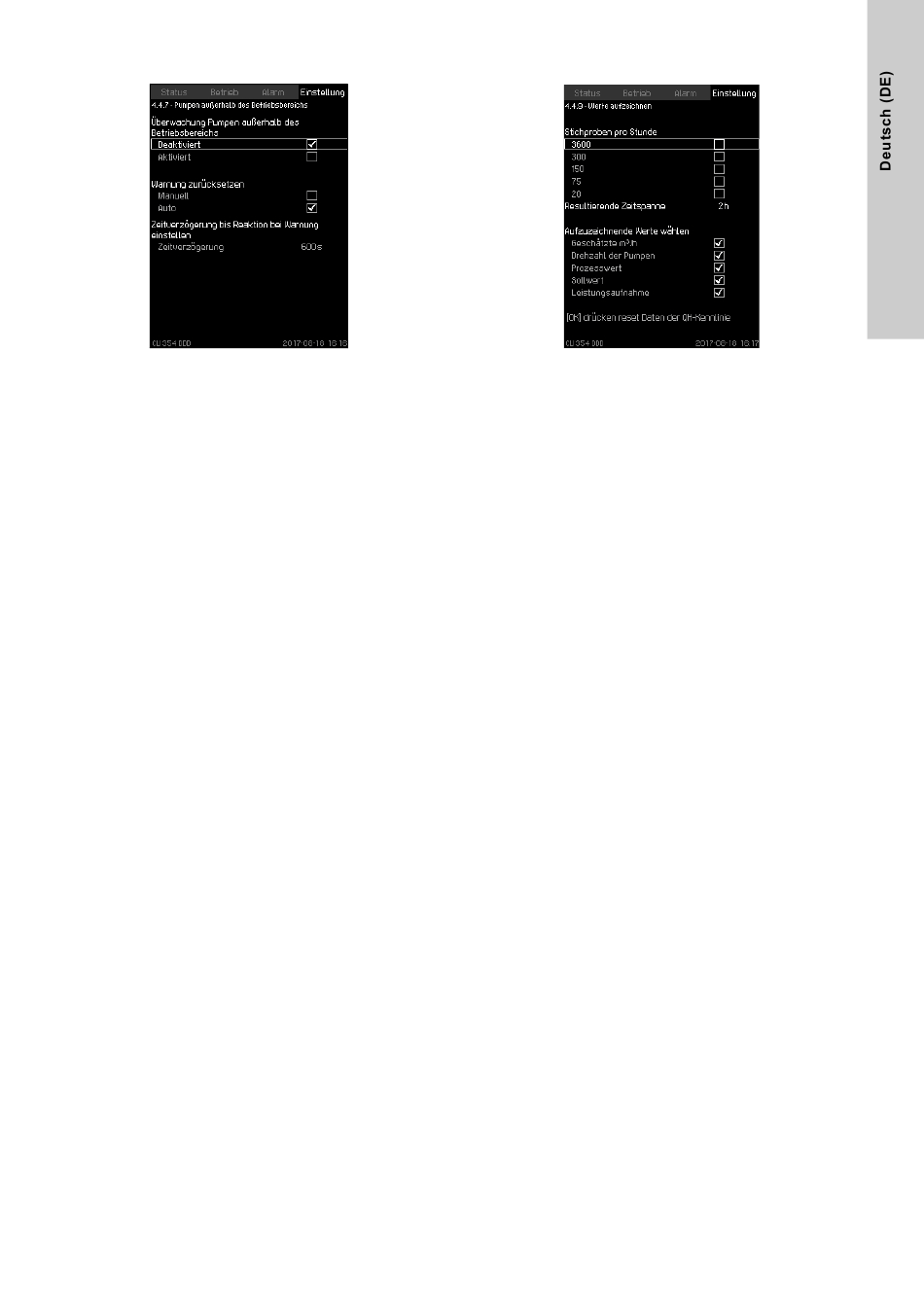

Abb. 108Pumpen außerhalb des Betriebsbereichs
Beschreibung
Die Funktion gibt eine Warnmeldung aus, wenn der Betriebspunkt
außerhalb des vorgegebenen Bereichs liegt, z. B. wenn der
Zulaufdruck unter einen zulässigen Mindestwert absinkt und
damit bei einigen Pumpentypen das Risiko einer Kavitation
besteht.
Die Warnmeldung erfolgt nach einer einstellbaren Zeitverzöge-
rung. Sie können einstellen, ob die Warnung automatisch oder
manuell zurückgesetzt werden soll, wenn der Betriebspunkt wie-
der innerhalb des vorgegebenen Betriebsbereichs liegt. Es kann
auch ein Relaisausgang eingestellt werden, der aktiviert wird,
nachdem die Warnmeldung ausgegeben wurde, und der wieder
deaktiviert wird, nachdem die Warnung quittiert wurde.
Diese Funktion erfordert, dass der Enddruck und der Zulaufdruck
(entweder gemessen oder konfiguriert) oder der Differenzdruck
entlang der Pumpen überwacht werden und die CU 354 über gül-
tige Pumpendaten verfügt, die entweder über eine GSC-Datei
eingelesen oder manuell eingegeben wurden.
Siehe Abschnitt
– Nennleistung PNenn.
Einstellbereich
•
Einstellen der Reset-Art: manuell oder automatisch.
•
Einstellen der Zeitverzögerung für die Ausgabe der Warnmel-
dung.
Einstellungen über das Bedienfeld
•
Einstellung > Überwachungsfunktionen > Pumpen außerhalb
des Betriebsbereichs > Manuell oder Auto > Zeitverzögerung
bis Reaktion bei Warnung einstellen.
Werkseinstellung
Die Funktion ist deaktiviert.
8.7.55 Werte aufzeichnen (4.4.9)
Abb. 109Werte aufzeichnen
Beschreibung
Auf dieser Bildschirmseite können Sie die aufzuzeichnenden
Werte auswählen und die Aufzeichnungsrate pro Stunde einstel-
len. Es wird die sich daraus ergebende Zeitspanne angezeigt.
Nach Ablauf der Zeitspanne werden die alten Daten gelöscht und
mit den neuen Daten überschrieben.
Aufzuzeichnende Werte
•
Volumenstrom
•
Drehzahl der Pumpen
•
Prozesswert
•
Sollwert
•
Leistungsaufnahme (Anlagen vom Typ DDD-E/-EC)
Einstellbereich
Stichproben pro Stunde: 1-3600.
Einstellungen über das Bedienfeld
•
Einstellung > Überwachungsfunktionen > Werte aufzeichnen.
1. Stellen Sie Folgendes ein: Stichproben pro Stunde.
2. Wählen Sie die aufzuzeichnenden Werte aus.
