2. Receção do produto
2.1 Transporte do produto
Em função da dimensão, o armário de controlo é fornecido numa
caixa de madeira aberta ou numa caixa de madeira/cartão conce-
bidas para o transporte numa empilhadora ou num veículo seme-
lhante.
2.2 Elevação do produto
O armário de controlo está equipado com olhais. Consulte a fig.
4.
O ponto de elevação deve estar sempre acima do centro de
gravidade do armário de controlo.

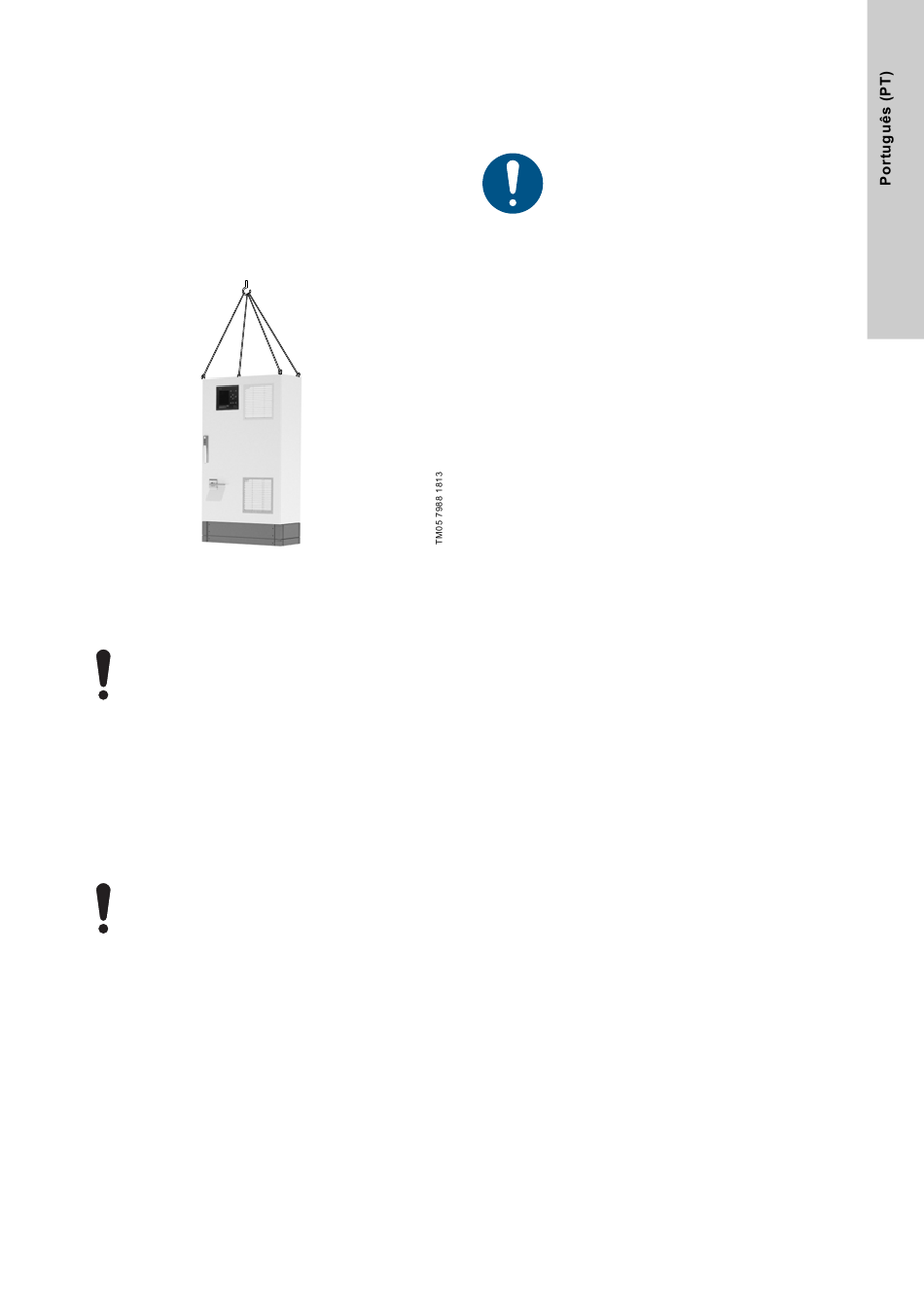

Fig. 1
Elevação correta do armário de controlo
Utilize equipamento de elevação adequado, em boas condições
e aprovado para o peso em causa. O peso é indicado na etiqueta
da embalagem do armário de controlo.
Não utilize correntes para elevar o armário de con-
trolo, pois podem danificar o mesmo.
3. Instalação do produto
Antes de instalar o produto, verifique o seguinte:
•
O sistema corresponde à encomenda.
•
Todas as partes visíveis estão intactas.
3.1 Localização
Instale o DDD numa sala bem ventilada para garantir refrigera-
ção suficiente do armário de controlo.
O DDD destina-se apenas a instalação no interior.
Não exponha o produto à luz solar direta.
3.2 Instalação mecânica
Instale as bombas de acordo com as instruções de instalação e
funcionamento fornecidas com as bombas.
3.3 Instalação elétrica
A instalação elétrica deve ser efetuada por um pro-
fissional autorizado, em conformidade com as regu-
lamentações locais e o esquema de ligação rele-
vante.
•
A instalação elétrica do sistema deve estar em conformidade
com a classe de proteção IP54.
•
Certifique-se de que o sistema é adequado à alimentação à
qual será ligado.
•
Certifique-se de que a secção transversal do cabo corres-
ponde às especificações do esquema de ligação.
3.4 Instalação dos sensores remotos
Instale os sensores remotos de acordo com as instruções de ins-
talação e funcionamento fornecidas com os mesmos.
Cada sensor deve possuir um cartão SIM. Consulte a secção
8.7.41 Sensores remotos (4.3.25)
4. Proceder ao arranque do produto
1. Ligue a alimentação.
2. Aguarde o aparecimento do primeiro visor.
3. Na primeira vez em que o CU 354 for ligado, um assistente de
arranque guiará o utilizador durante a configuração básica.
4. Siga as instruções de cada um dos visores.
5. Quando o assistente de arranque tiver terminado, verifique se
todas as bombas estão configuradas para " Auto" no menu "
Estado".
6. Defina a medição de caudal numa das entradas analógicas.
Consulte a secção
8.7.27 Entradas analóg.
7. Insira o número de sensores remotos e o número de telefone
do controlador. Consulte a secção
(4.3.25).
8. Defina o sensor remoto. Consulte a secção
remoto 1-10
(4.3.25.1).
9. O sistema está agora preparado para a operação.
Tenha em atenção que a Grundfos pode fornecer as característi-
cas hidráulicas para as bombas CR, CRI, CRE e CRIE, sendo
possível descarregar ficheiros GSC para o CU 354. Insira os
dados de potência manualmente.
Todos os outros tipos de bombas implicam a introdução manual
das características hidráulicas e elétricas da bomba. Consulte a
secção
8.7.35 Caract.curva bomba
para configurar os sensores.
(4.3.8).
8.7.41 Sensores remotos
8.7.42 Sensor
(4.3.19).
