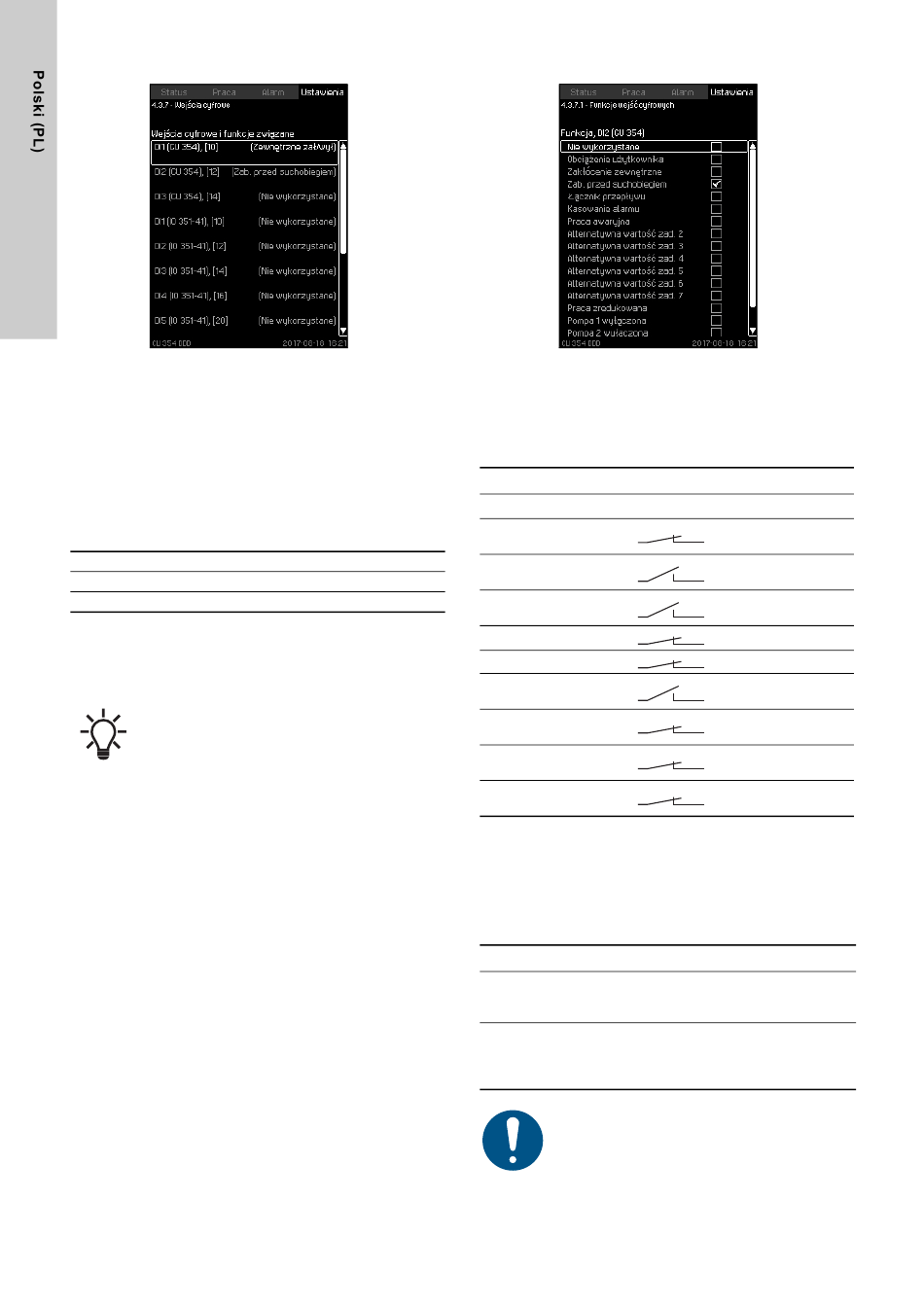

8.7.25 Wejścia cyfrowe (4.3.7)
Rys. 76 Wejścia cyfrowe
Opis
W tym menu można ustawić wejścia cyfrowe sterownika CU 354
i IO 351B. Każde wejście, z wyjątkiem wejścia DI1, może być
uaktywnione i powiązane z określoną funkcją.
Standardowo zestaw posiada 12 wejść cyfrowych.
Wszystkie wejścia cyfrowe są pokazane w taki sposób, aby
można było łatwo rozpoznać ich położenie w zestawie.
Przykład
DI1 (IO 351-41), [10]:
DI1:
Wejście cyfrowe nr 1
(IO 351-41):
IO 351, GENIbus numer 41
[10]:
Zacisk nr 10
Więcej informacji na temat podłączania różnych wejść cyfrowych
znajduje się na schemacie elektrycznym dostarczonym razem
z szafą sterowniczą.
Zakres ustawień
Wybranie wejścia DI1 (CU 354) nie jest możliwe.
Ustawianie z poziomu panelu sterowania
•
Ustawienia > Funkcje pomocnicze > Funkcja stop > Wejścia
cyfrowe.
356
8.7.26 Funkcje wejść cyfrowych (4.3.7.1)
Rys. 77 Funkcje wejść cyfrowych
Opis
Do wejść cyfrowych można przypisać różne funkcje.
Zakres ustawień
Na każdym z ekranów można ustawić jedną funkcję:
Funkcja
Aktywowany styk
Nie wykorzystane
Obciążenie użytkownika
Zakłócenie zewnętrzne
Zab. przed
suchobiegiem
Łącznik przepływu
Kasowanie alarmu
Praca awaryjna
Alternatywna wartość
zad. 2-7
Praca zredukowana
Pompa 1 wyłączona-6
Szczegółowe informacje na temat funkcji znajdują się
w odpowiednich rozdziałach niniejszej instrukcji.
Ogólnie, zamknięty styk aktywuje wybraną funkcję.
Ustawianie z poziomu panelu sterowania
•
Ustawienia > Funkcje pomocnicze > Wejścia cyfrowe.
Ustawienie fabryczne
Wejście cyfrowe
Funkcja
Zewnętrzne zał./wył. Styk otwarty = stop.
DI1 (CU 354) [10]
Uwaga: Nie można zmienić ustawień
wejścia 1.
Monitorowanie braku obecności wody
(zabezpieczenie przed suchobiegiem). Styk
DI2 (CU 354) [12]
otwarty = brak wody (jeżeli zestaw jest
dostarczony z taką opcją).
Monitorowanie obecności wody wymaga łącznika
ciśnieniowego podłączonego do zestawu.
Tryb pracy
=
"Użytkownika"
Zakłócenie
=
zewnętrzne
= Brak wody
= Przepływ
= Alarmy są kasowane
Tryb pracy "Praca
=
awaryjna"
Wybrana jest wartość
=
zadana
Aktywacja funkcji
=
"Praca zredukowana"
Wymuszone
=
zatrzymanie pompy
