H
[m]
60
50
SP
40
A
30
20
10

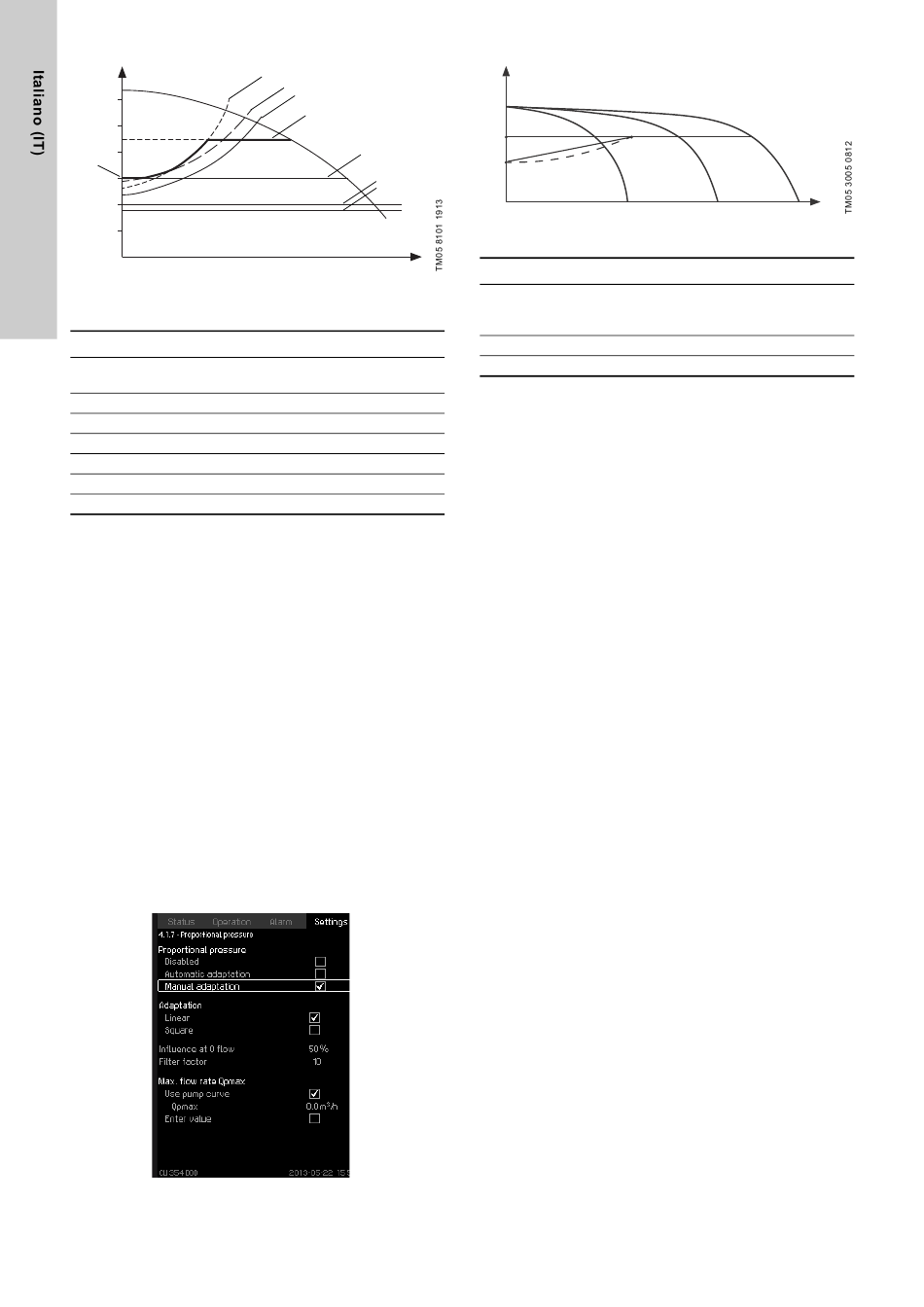

Fig. 54 Adattamento automatico della curva a pressione pro-
porzionale
Pos. Descrizione
Pressione a portata 0. Punto di inizio della regolazione
A
della pressione proporzionale.
B1 Caratteristiche dell'impianto 1
B2 Caratteristiche dell'impianto 2
B3 Caratteristiche dell'impianto 3
C Curva a pressione proporzionale
D Pressione minima richiesta sulla stazione di pompaggio
E Pressione minima richiesta sui sensori remoti
La funzione ha i seguenti scopi:
• accrescere il comfort per l'utente
• ridurre le perdite dai tubi
• ridurre al minimo l'usura dei tubi
• ridurre il consumo di energia.
Intervallo di impostazione
• Selezione della modalità di regolazione.
• Pressione minima di mandata.
Impostazione tramite quadro comandi
• Impostazioni > Regolatore primario > Pressione proporzio-
nale.
1. Selezionare: Adattamento automatico: Attivata.
2. Impostare: Pressione minima di mandata.
Adattamento manuale
Impostare la funzione su "Adattamento manuale" al fine di impo-
stare il regolatore per l'adattamento automatico alla portata effet-
tiva per compensare la perdita dinamica che dipende dalla por-
tata. In impianti con pompe CR, le prestazioni della pompa
possono essere impiegate per calcolare la portata massima nel
setpoint selezionato. È possibile impostare un fattore filtro per
evitare fluttuazioni.
Fig. 55 Adattamento manuale della pressione proporzionale
L'adattamento può essere lineare o quadratico. Vedi fig. 55.
284
B1
B2
B3
C
D
E
Q
H
C B
A
Fig. 56 Pressione proporzionale, adattamento manuale
Pos. Descrizione
Pressione a portata 0. Punto di inizio della regolazione
A della pressione proporzionale (influenza a portata 0 = x
% del setpoint)
B Qpmax
C Setpoint
La funzione ha i seguenti scopi:
• compensare le perdite di carico
• ridurre il consumo di energia
• accrescere il comfort per l'utente.
Intervallo di impostazione
• Selezione della modalità di regolazione
• Influenza in corrispon. portata 0
• Portata stimata
• Fattore filtro.
Impostazione tramite quadro comandi
• Impostazioni > Regolatore primario > Pressione proporzio-
nale.
1. Selezionare: Attivata.
2. Selezionare:
• Adattamento
• Lineare / Quadro.
3. Impostare: Influenza in corrispon. portata 0.
4. Impostare: Fattore filtro.
5. Selezionare: Usare curva pompa o Inserisci valore.
6. Impostare "Qpmax" se si seleziona "Inserisci valore".
Impostazione di fabbrica
Adattamento automatico.
Q
