2. Produktlieferung
2.1 Transportieren des Produkts
Je nach Größe wird der Schaltschrank in einer offenen Holzkiste
oder einem Karton geliefert, die/der für den Transport mit einem
Gabelstapler oder ähnlichen Fahrzeugen geeignet ist.
2.2 Anheben des Produkts
Der Schaltschrank ist mit Augenschrauben ausgestattet. Siehe
Abb. 4.
Beim Anheben muss sich der Hebepunkt immer direkt über dem
Schwerpunkt des Schaltschranks befinden.

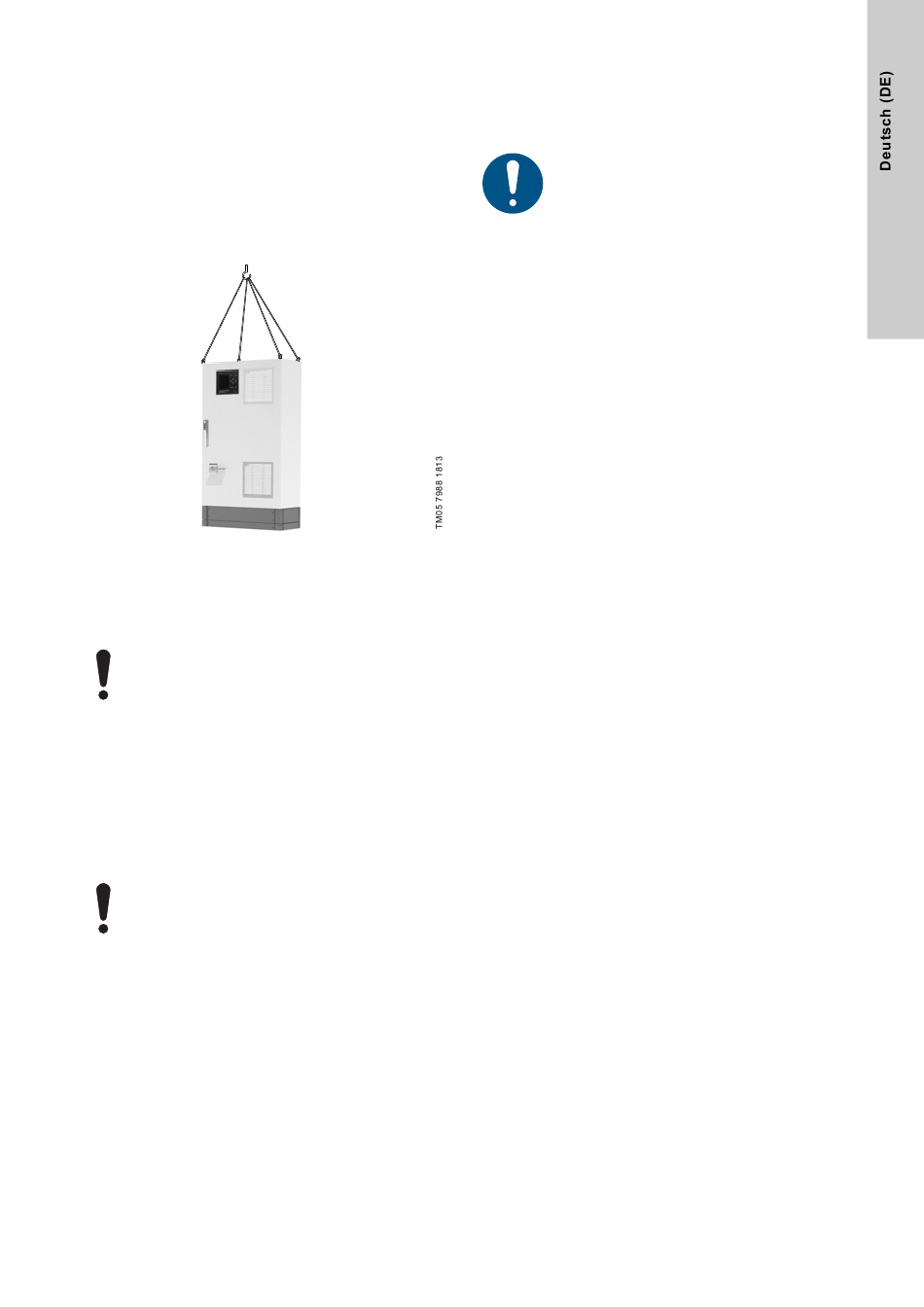

Abb. 1
Korrektes Anheben des Schaltschranks
Verwenden Sie eine geeignete, für das Gewicht zugelassene
Hebeausrüstung, die in ordnungsgemäßem Zustand ist. Das
Gewicht ist auf dem Verpackungsaufkleber des Schaltschranks
angegeben.
Setzen Sie zum Anheben des Schaltschranks keine
Hebeketten ein, da der Schaltschrank andernfalls
beschädigt werden kann.
3. Produktinstallation
Überprüfen Sie Folgendes, bevor Sie das Produkt installieren:
•
Die Anlage entspricht den Bestellangaben.
•
Alle sichtbaren Bauteile sind frei von Beschädigungen.
3.1 Aufstellungsort
Stellen Sie die DDD in einem gut belüfteten Raum auf, damit eine
ausreichende Kühlung des Schaltschranks sichergestellt ist.
Die DDD ist ausschließlich für die Aufstellung im
Gebäude bestimmt. Das Produkt darf keiner direkten
Sonneneinstrahlung ausgesetzt werden.
3.2 Mechanische Installation
Die Pumpen müssen entsprechend der mit den Pumpen geliefer-
ten Montage- und Betriebsanleitung installiert werden.
3.3 Elektrische Installation
Die elektrische Installation darf nur von einer Elektro-
fachkraft in Übereinstimmung mit den örtlich gelten-
den Vorschriften und unter Beachtung des dazuge-
hörigen Schaltplans vorgenommen werden.
•
Die elektrische Installation der Anlage muss der Schutzart
IP54 entsprechen.
•
Achten Sie darauf, dass die Anlage für den Anschluss an die
vorhandene Stromversorgung geeignet ist.
•
Stellen Sie sicher, dass die Leitungsquerschnitte den Angaben
im Schaltplan entsprechen.
3.4 Montieren der Fernsensoren
Die Fernsensoren müssen entsprechend der mit den Sensoren
gelieferten Montage- und Betriebsanleitung eingebaut werden.
Setzen Sie in jeden Sensor eine SIM-Karte ein. Informationen
zum Einstellen der Sensoren finden Sie im Abschnitt
8.7.42 Ferngesteuerte Sensoren
4. Inbetriebnahme des Produkts
1. Schalten Sie die Stromversorgung ein.
2. Warten Sie, bis die erste Bildschirmseite angezeigt wird.
3. Wenn die CU 354 zum ersten Mal eingeschaltet wird, führt ein
Inbetriebnahmeassistent den Bediener durch die grundlegen-
den Einstellarbeiten.
4. Befolgen Sie die Anweisungen auf jeder Bildschirmseite.
5. Prüfen Sie nach Durchlaufen des Inbetriebnahmeassistenten,
ob alle Pumpen im Menü "Auto" auf die Betriebsart "Status"
eingestellt sind.
6. Stellen Sie an einem der Analogeingänge die Durchflussmes-
sung ein. Siehe Abschnitt
8.7.28 Analogeingänge
7. Geben Sie die Anzahl der Fernsensoren und die Telefonnum-
mer der Steuerung ein. Siehe Abschnitt
8.7.42 Ferngesteuerte Sensoren
8. Stellen Sie den Fernsensor ein. Siehe Abschnitt
8.7.43 Ferngesteuerter Sensor 1-10
9. Die Anlage ist jetzt betriebsbereit.
Grundfos kann Hydraulikdaten für CR-, CRI-, CRE- und CRIE-
Pumpen in Form einer GSC-Datei liefern, die direkt auf die CU
354 heruntergeladen werden kann. Geben Sie die Leistungsda-
ten manuell ein.
Bei allen anderen Pumpentypen müssen sowohl die hydrauli-
schen als auch die elektrischen Daten manuell eingegeben wer-
den. Siehe Abschnitt
8.7.36 Pumpenkennliniendaten
(4.3.25).
(4.3.8).
(4.3.25).
(4.3.25.1).
(4.3.19).
