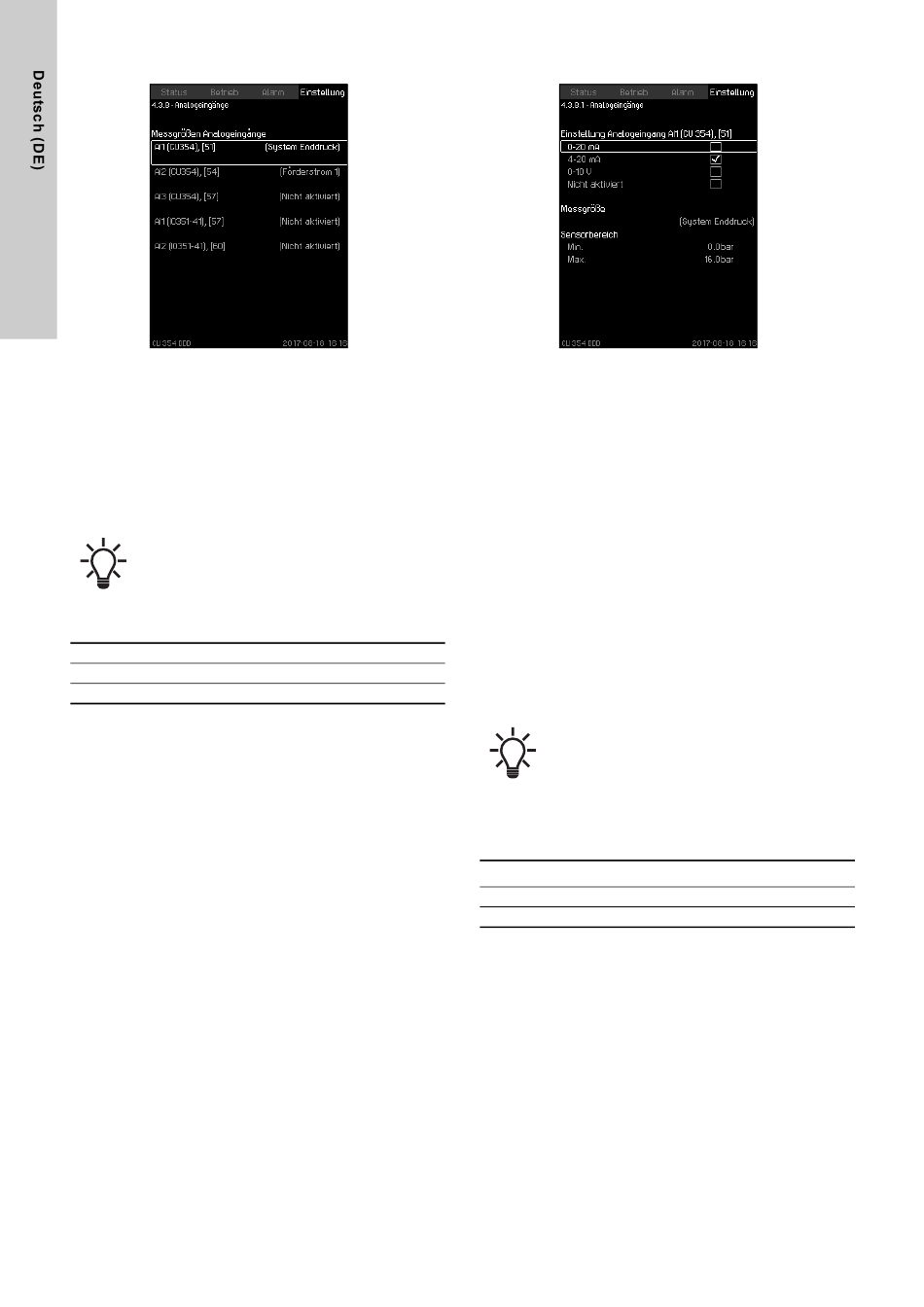

8.7.28 Analogeingänge (4.3.8)
Abb. 79 Analogeingänge
Beschreibung
Jeder Analogeingang der CU 354 und der IO 351B können akti-
viert und einer bestimmten Funktion zugewiesen werden.
Die Anlage besitzt standardmäßig 5 Analogeingänge.
Auf dieser Bildschirmseite sind alle Analogeingänge so darge-
stellt, dass ihre Position in der Anlage bestimmt werden kann. Als
Reserve für den primären Sensor kann ein weiterer Sensor ein-
gebaut werden, um Betriebsunterbrechungen zu verhindern.
Werden zwei Sensoren redundant eingesetzt, muss
jedem ein eigener Analogeingang zugewiesen wer-
den.
Beispiel
AI1 (CU 354) [51]:
AI1:
Analogeingang Nr. 1
(CU 354):
CU 354
[51]:
Klemme Nr. 51
Einstellungen über das Bedienfeld
•
Einstellung > Weitere Funktionen > Analogeingänge.
106
8.7.29 Analogeingänge (4.3.8.1 - 4.3.8.7)
Abb. 80 Analogeingänge
Beschreibung
In diesem Menü können die Analogeingänge eingestellt werden.
Jede Bildschirmseite ist in drei Bereiche unterteilt:
•
Einstellung des Eingangssignals, z. B. 4-20 mA
•
Messgröße, z. B. "System Enddruck"
•
Messbereich des Sensors/Signalgebers, z. B. 0-16 bar.
Einstellbereich
Auf jeder Bildschirmseite können folgende Parameter eingestellt
werden:
•
Nicht aktiviert
•
Bereich des Eingangssignals, 0-20 mA, 4-20 mA, 0-10 V
•
Messgröße
•
Sensorbereich
Einstellungen über das Bedienfeld
•
Einstellung > Weitere Funktionen > Analogeingänge.
Ist ein Analogeingang deaktiviert, wird nur der obere
Bereich der Bildschirmseite (Einstellung des Ana-
logeingangs) angezeigt.
Ist der Eingang aktiviert, wird auch der mittlere
Bereich "Messgröße" angezeigt. Dadurch kann auf
einer anderen Bildschirmseite dem Analogeingang
eine Funktion zugewiesen werden. Wenn der Ana-
logeingang einer Funktion zugewiesen wurde, kehrt
die CU 354 zu den Einstellungen der Analogein-
gänge zurück.
Werkseinstellung
Analogeingang
Funktion
AI1 (CU 354) [51] System Enddruck
AI3 (CU 354) [57] Förderstrom 1-3
