8.4.7 Analoge indgange (1.2.5)

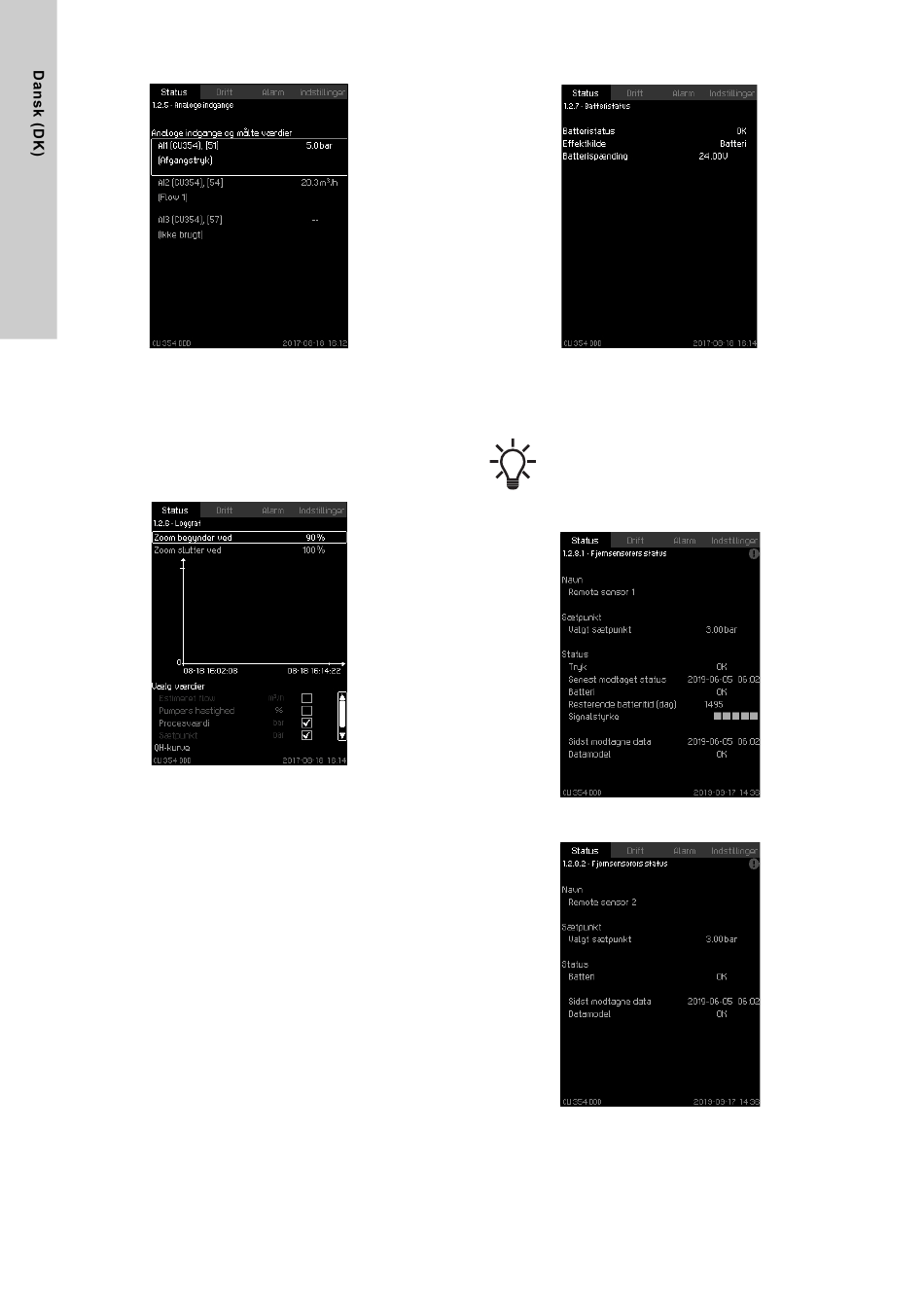

Fig. 25 Analoge indgange
Beskrivelse
Billedet viser en oversigt over de analoge indgange og de målte
værdier for hver indgang. Se afsnit
(4.3.8), 8.7.29 Analoge indgange (4.3.8.1 - 4.3.8.7)
8.7.30 Analoge indgange og målte værdier (4.3.8.1.1 -
8.4.8 Loggraf (1.2.6)
Fig. 26 Loggraf
Beskrivelse
Billedet viser loggede data der er gemt i styringen.
Vælg logværdier i billede Logværdier
skellige værdier, og tidsskalaen kan ændres.
Indstilling via betjeningspanel
Status > Anlæg > Loggraf
1. Indstil i procent:
• Zoom begynder ved
• Zoom slutter ved
2. Vælg værdier.
146
8.7.28 Analoge indgange
og
4.3.8.7.1).
(4.4.9). Der kan vises for-
8.4.9 Batteristatus (1.2.7)
Fig. 27 Batteristatus
Beskrivelse
Billedet viser status for backup-batteriet hvis det er installeret.
Batteriet forsyner kun CU 354 med backupstrøm.
8.4.10 Fjernsensorers status (1.2.8)
Fig. 28 Sofrel status
Fig. 29 XiLog status
